Accessoires pour les boitiers

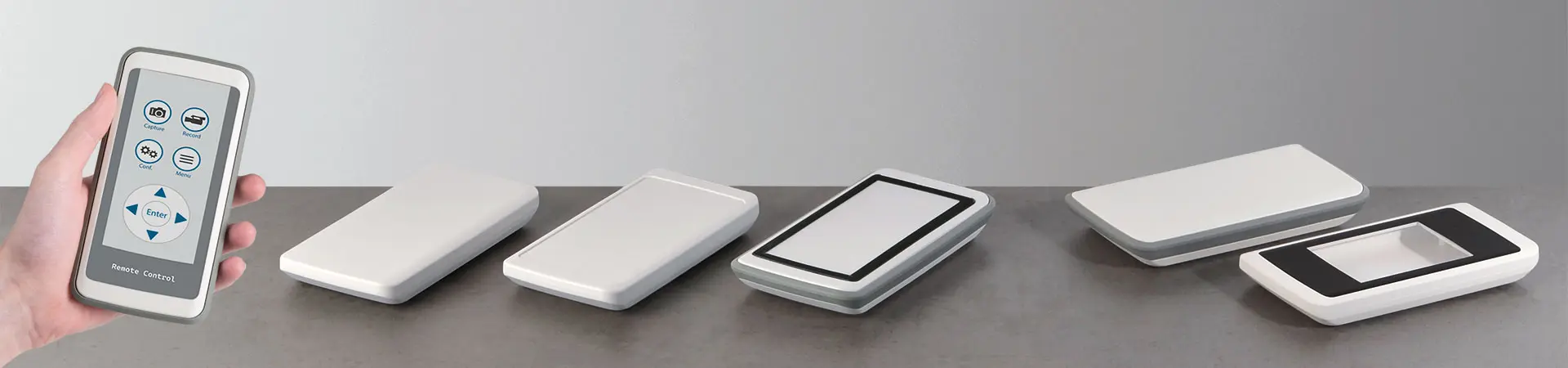

Slim-Case
Boitier manuel d’apparence fine

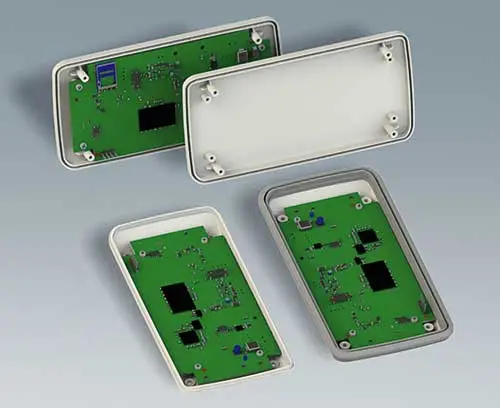

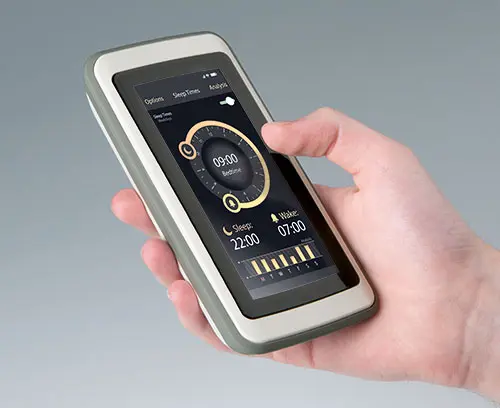

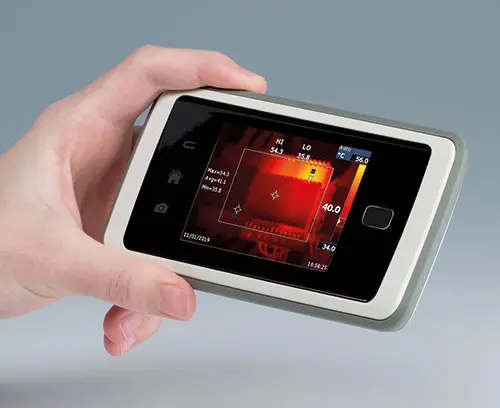

Le SLIM-CASE montre ce qui est actuellement faisable en matière de boitiers manuels, tant du point de vue visuel que fonctionnel. La conception pratiquement sans cadre permet d’intégrer des composants électroniques plats ou modules ainsi que des afficheurs grande surface et applications tactiles jusqu'à 4 ʺ (10 cm) dans des appareils aux dimensions compactes. Malgré les petites dimensions pratiques cette série de boitiers novatrice offre beaucoup d’espace pour les composants universels et les normes modernes de radiofréquences.

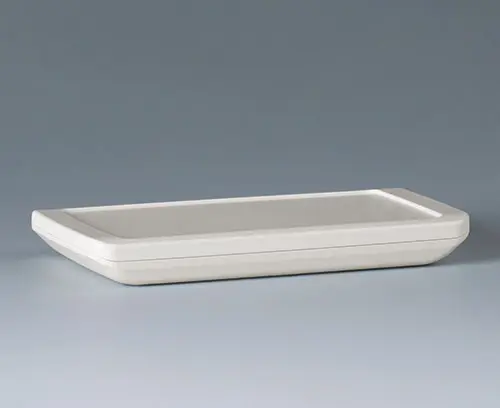

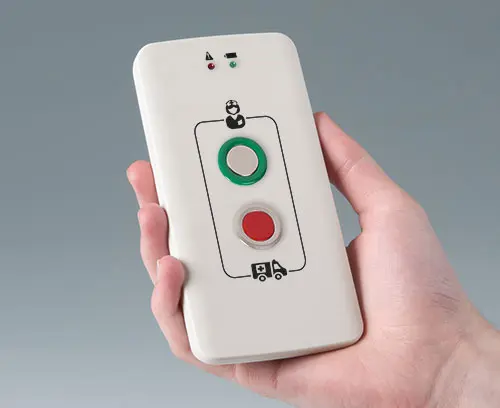

- La construction plane et compacte, arrondie sur les côtés confère à ces boitiers une apparence particulièrement élégante. De plus, ils tiennent agréablement bien dans la main et permettent des fonctions qui profitent de ce design.
- Trois zones à éléments de commande différentes offrent une grande souplesse pour la configuration des composants à insérer et la manipulation prévue:
surface de commande plane
Pour un agencement et positionnement personnalisés des éléments de commande et d’affichage de tout genre.
1 mm en retrait
L’idéal pour les applications avec feuilles décoratives.

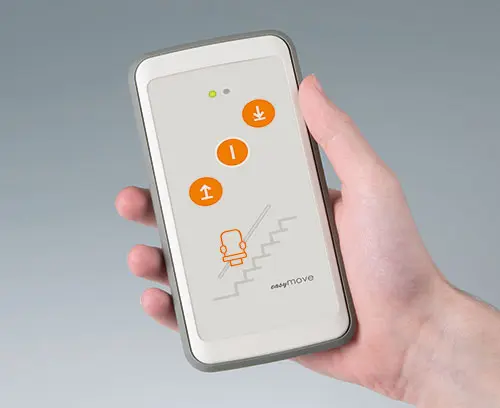

1,6 mm en retrait

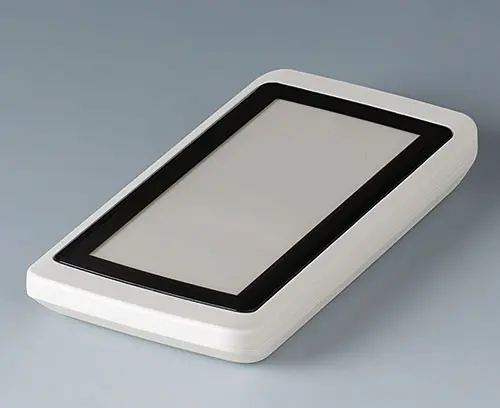

Pour l’utilisation d’une vitre frontale transparente fidèle aux contours ou un clavier à membrane. - La vitre frontale fidèle aux contours (accessoire) protège les afficheurs situés en dessous. Avec les côtés arrondis sur la longueur, la forme agréable à la main est conservée. Fixation avec une pellicule adhésive (accessoire). Sur demande, impression individuelle par l'arrière, assortie à la découpe visible de votre afficheur et pour recouvrir la pellicule adhésive.
- Peut être chargé par induction avec la bobine appropriée, à proximité immédiate des chargeurs Qi. Le cas échéant, alimentation interne avec batterie plate sur le circuit imprimé.

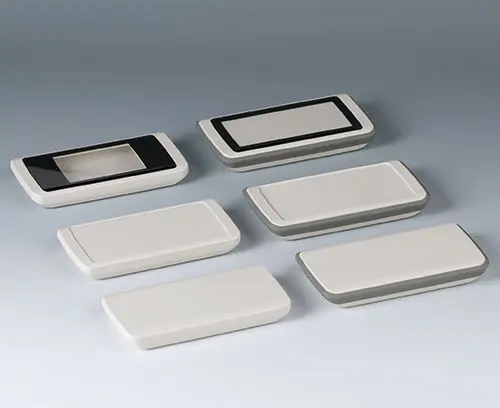

- Avec et sans anneau intermédiaire en TPE

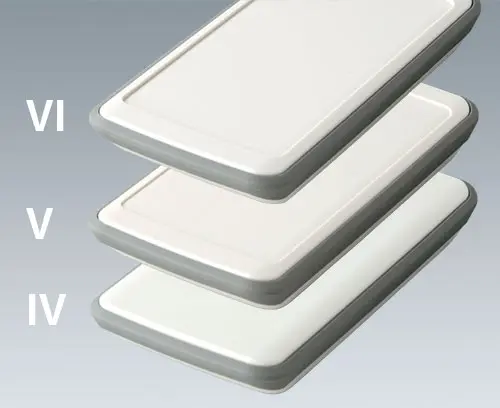

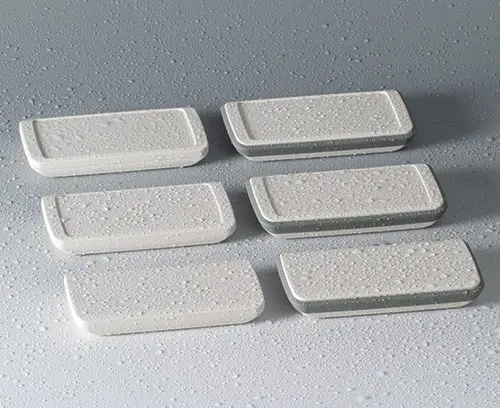

- Degré de protection IP 54 : SLIM-CASE IV-VI avec bague intermédiaire TPE;

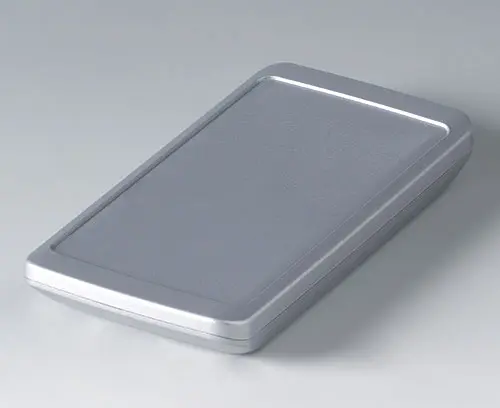

degré de protection jusqu‘à IP 65 : SLIM-CASE I-III avec joint (accessoires) - La bague intermédiaire en TPE augmente le volume d'installation, sert de bague d'étanchéité pour le degré de protection IP 54 et de protection contre les chocs. Couleurs spéciales sont disponibles sur demande.
- Parties du boitier en matériau ASA+PC-FR (UL 94 V-0), blanc gris (RAL 9002)
- Vissage avec vis inox et entraînement Torx (T8)

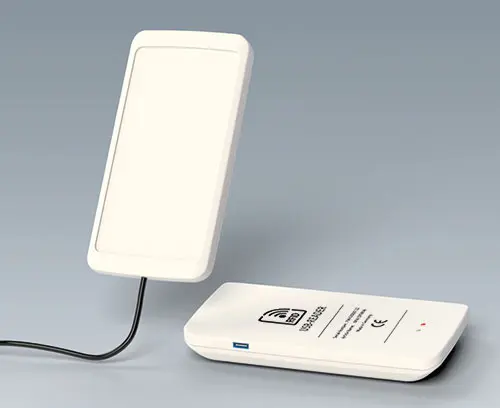

- Usinages personnalisés, par exemple découpes pour les éléments de commande et d'affichage, interfaces, inscription, vaporisation d'aluminium CEM, etc. sur demand
En savoir plus !
Consultez nos articles sur slim-case Voir le blog >>
Domaines d‘application
Idéal pour les applications électroniques mobiles à l'intérieur et à l'extérieur. Technique de mesure et de régulation, communication sans fil, IoT/IIoT, technique médicale et de laboratoire, santé, office, technique de sécurité, technologie environnementale, etc.

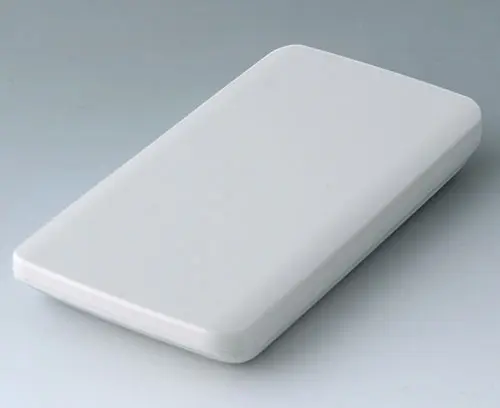

B5403107
Version Surface de commande plane
Fourniture Parties supérieure et inférieure, kit de montage
B5403107
SLIM-CASE M, Vers. Igris blanc RAL 9002
148x74x19mm
,

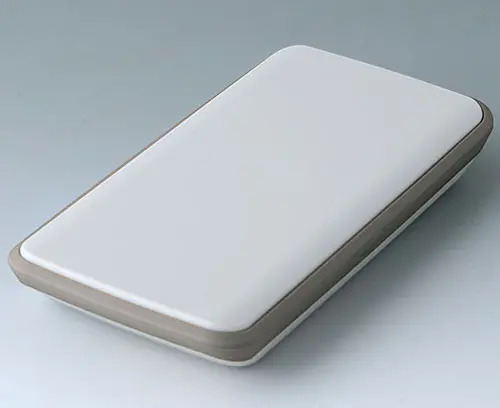

B5403117
A Noter
Pour la personnalisation du produit, les options affichées dans l'onglet «options de produit» s'appliquent uniquement aux modifications des parties supérieure et inférieure du boitier. Les modifications de la bague intermédiaire TPE ne sont pas possibles.
Version Avec bague intermédiaire en TPE et zone de commande plane
Fourniture Parties supérieure et inférieure, bague intermédiaire en TPE, kit de montage.
B5403117
SLIM-CASE M, Vers. IVgris blanc RAL 9002
148x74x22mm
B5403207
Version Zone de commande en creux d‘1 mm
Fourniture Parties supérieure et inférieure, kit de montage

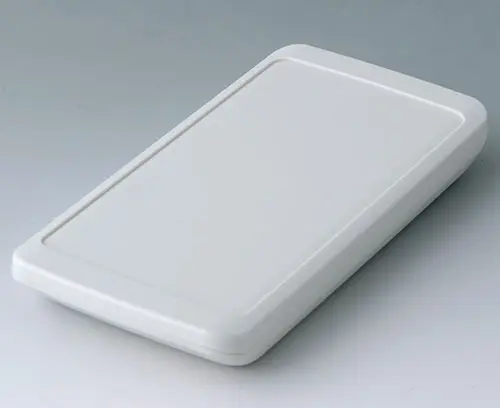

B5403207
SLIM-CASE M, Vers. IIgris blanc RAL 9002
148x74x19mm
,
B5403217
A Noter
Pour la personnalisation du produit, les options affichées dans l'onglet «options de produit» s'appliquent uniquement aux modifications des parties supérieure et inférieure du boitier. Les modifications de la bague intermédiaire TPE ne sont pas possibles.

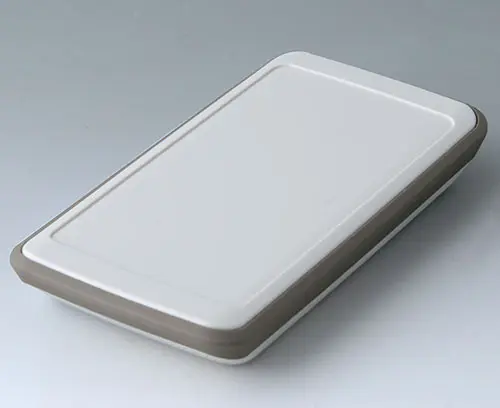

Version Avec bague intermédiaire en TPE et la zone de commande en creux d‘1 mm
Fourniture Parties supérieure et inférieure, bague intermédiaire en TPE, kit de montage.
B5403217
SLIM-CASE M, Vers. Vgris blanc RAL 9002
148x74x22mm
B5403307

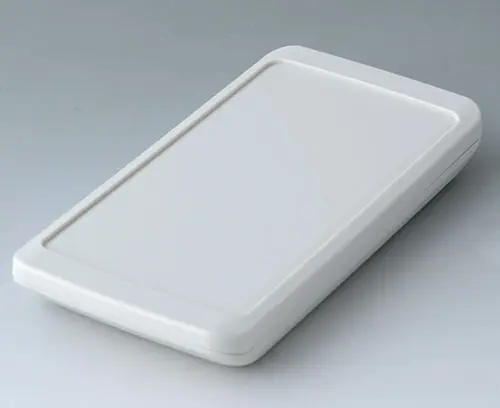

Version Zone de commande en creux d‘1,6 mm
Fourniture Parties supérieure et inférieure, kit de montage
B5403307
SLIM-CASE M, Vers. IIIgris blanc RAL 9002
148x74x19mm
,
B5403317
A Noter
Pour la personnalisation du produit, les options affichées dans l'onglet «options de produit» s'appliquent uniquement aux modifications des parties supérieure et inférieure du boitier. Les modifications de la bague intermédiaire TPE ne sont pas possibles.
Version Avec bague intermédiaire en TPE et la zone de commande en creux d‘1,6 mm
Fourniture Parties supérieure et inférieure, bague intermédiaire en TPE, kit de montage.

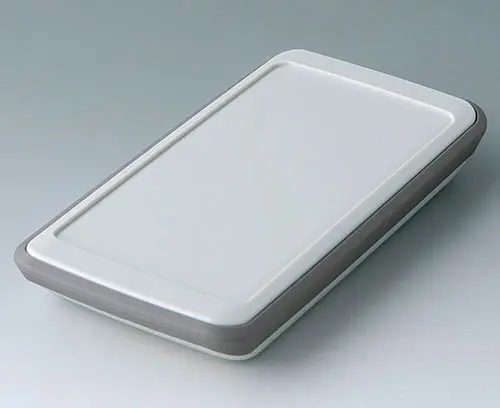

B5403317
SLIM-CASE M, Vers. VIgris blanc RAL 9002
148x74x22mm
A0305031
Fourniture 1 vis autotaraudeuse
A0305031
Vis autotaraudeuses 2,5 x 6 mm (PZ1)
A0325060
Fourniture 1 vis auto-taraudeuse
A0325060
Vis autotaraudeuse 2,5 x 6 mm (T8)

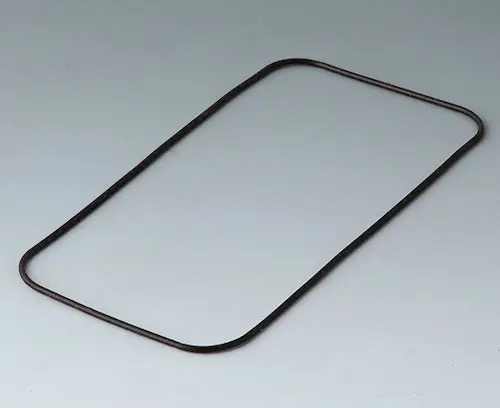

B5503039
Fourniture 1 joint
B5503039
Joint Mnoir

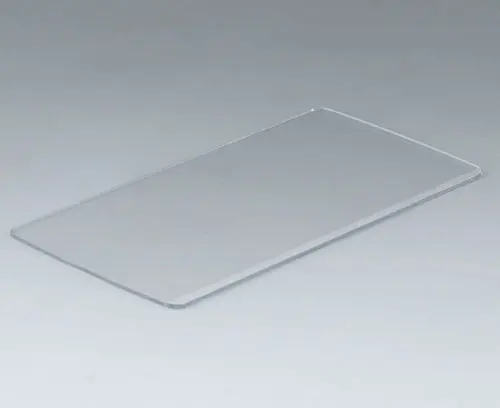

B5503201
Sur demande, impression individuelle par l'arrière, assortie à la découpe visible de votre afficheur et pour recouvrir la pellicule adhésive.
Fourniture 1 vitre frontale
B5503201
Vitre frontale Mtransparent
125,3x63,5x1,3mm

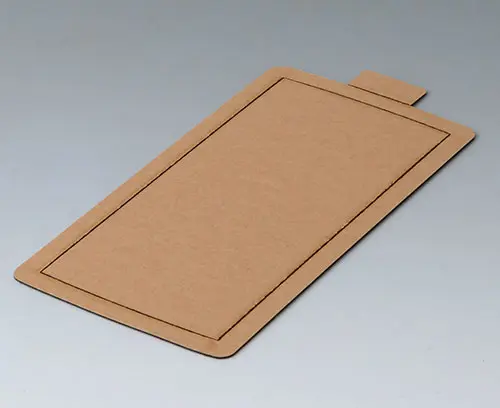

B5503300
Fourniture 1 feuille adhésive
B5503300
Feuille adhésive MOptions de personnalisation pour Slim-Case
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises.
