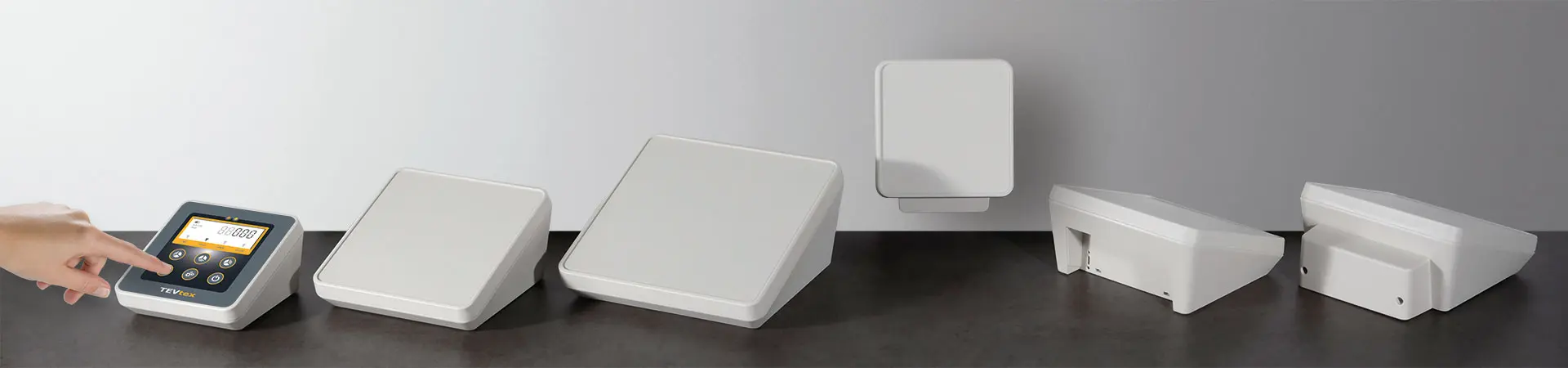

PROTEC le boitier mural et pupitre

Protec

Pilotage en carré

Le PROTEC se caractérise par une forme de base carrée aux contours doux. Le boitier mural et pupitre est donc l’idéal pour les applications électroniques modernes en intérieur et extérieur :

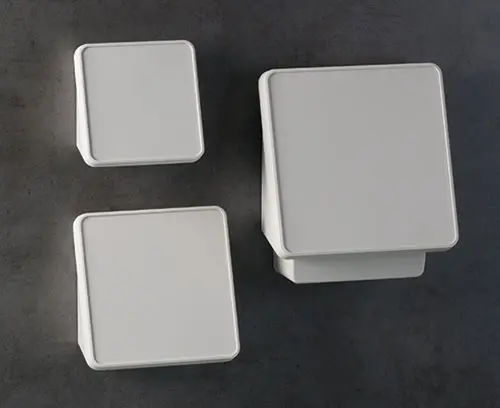

  • trois tailles 140/180/220, chacune dans les versions suivantes :

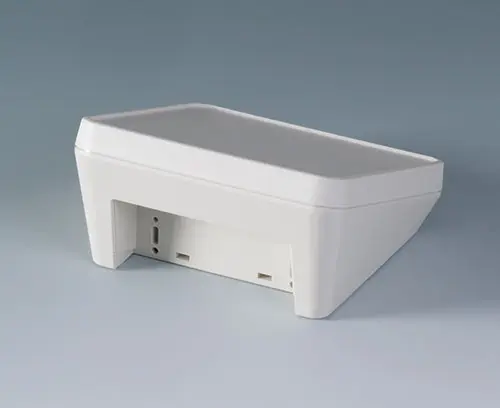

    Version I

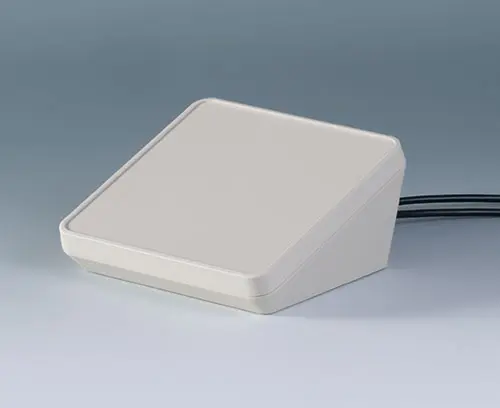

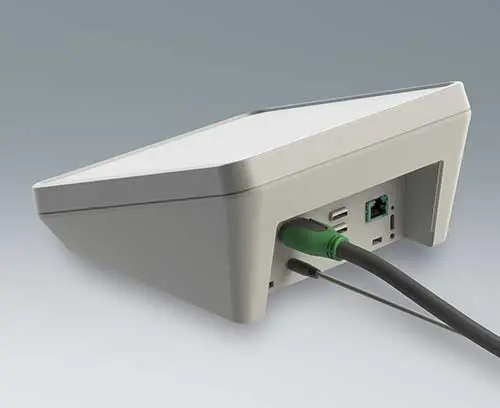

    Dispose d’une zone d’interface en retrait à l’arrière du boîtier pour l’installation et la protection des connecteurs, interfaces, commutateurs et câbles.

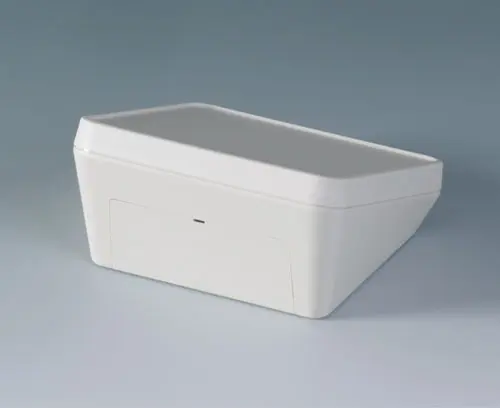

    Version II
    Identique à la version I, mais avec un couvercle affleurant pour recouvrir la zone arrière d’interfaces.

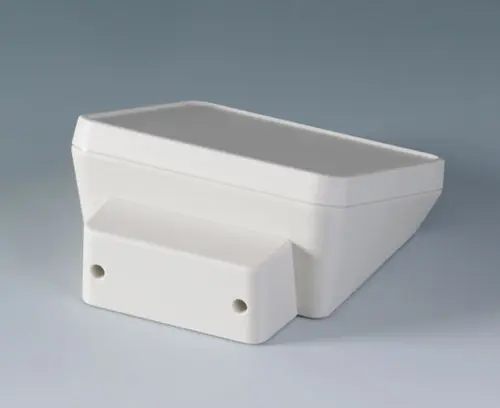

    Version III
    Identique à la version I, mais avec un couvercle surélevé qui permet d'augmenter le volume pour les éléments à incorporer.

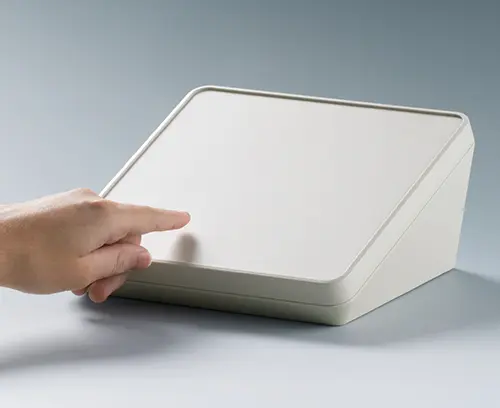

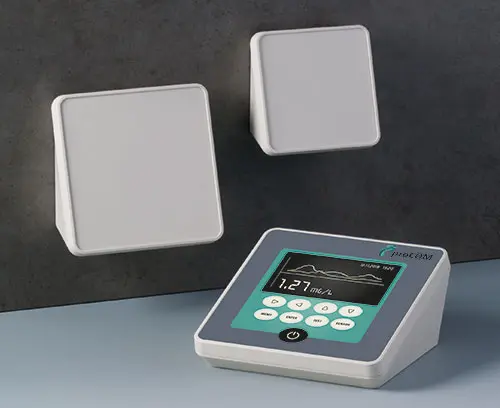

  • surface de visualisation et de commande de travail ergonomique, inclinée de 20°

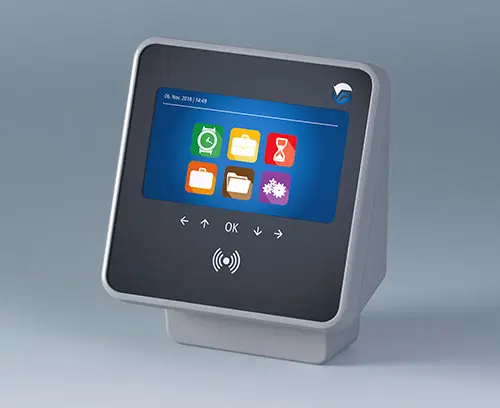

  • zone à éléments de commande en retrait pour protéger le clavier à membrane

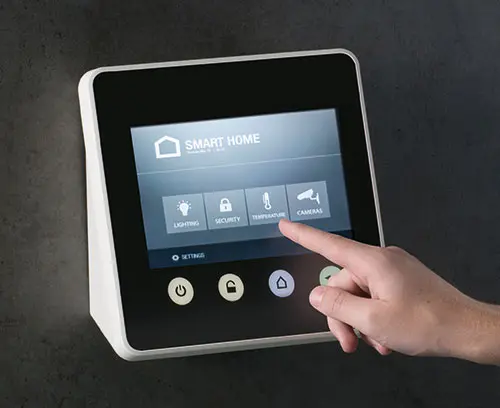

  • beaucoup de place pour les éléments écrans tactiles (PROTEC 140: 5,7"/14,5 cm, PROTEC 180: 7"/17,8 cm, PROTEC 220: 8,4"/21,3 cm)
  • pas de vis de fixation visibles, toutes les fixations sont cachées sur la face inférieure
  • matériau V0 de haute qualité en gris-blanc (RAL 9002) et degré de protection IP 65 en option (jeu de joints en accessoire) pour les applications robustes

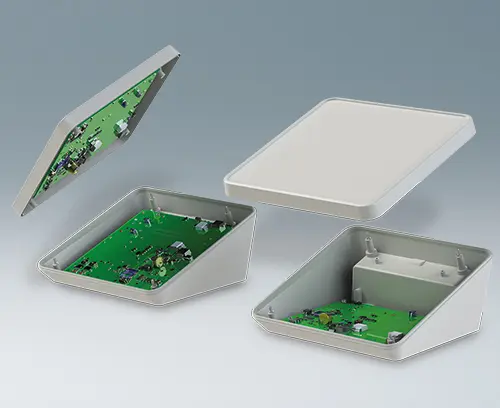

  • compartiment électronique étanche avec 3 niveaux de circuits imprimés ; beaucoup d'espace pour les composants à incorporer

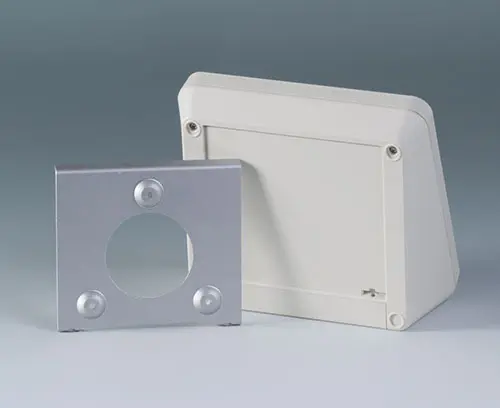

  • fixation murale dissimulée et encastrée avec protection contre le retrait (support mural dans la gamme accessoires)
  • vis en acier inox avec entraînement Torx sécurisé
  • les pieds en caoutchouc empêchent les appareils de table de déraper et leur donnent une position sûre
  • Vidéo

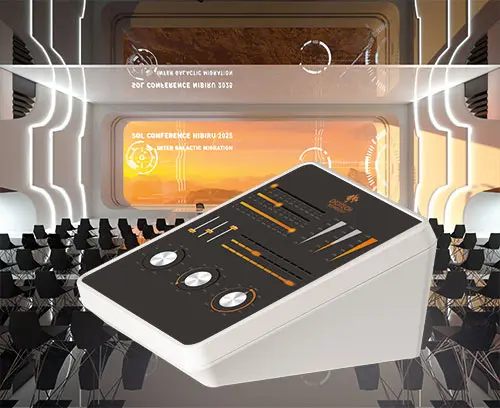

  • Ex. d'applications

Domaines d‘applications

  • systèmes de surveillance, contrôle d'accès
  • systèmes de saisie de données
  • technique du bâtiment, centres de contrôle
  • IoT/IIoT, usine intelligente (Smart Factory)
  • Industrie 4.0
  • périphérie informatique

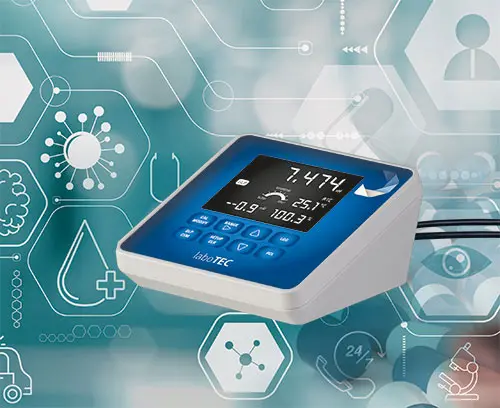

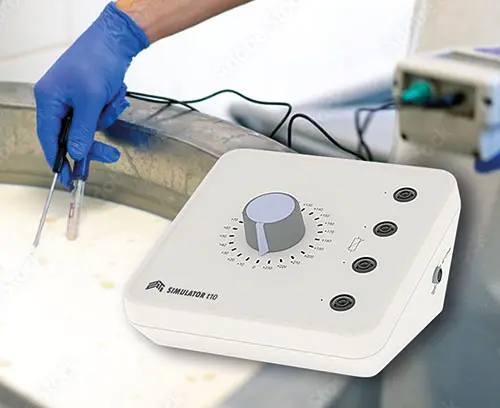

  • technique de mesure et de régulation

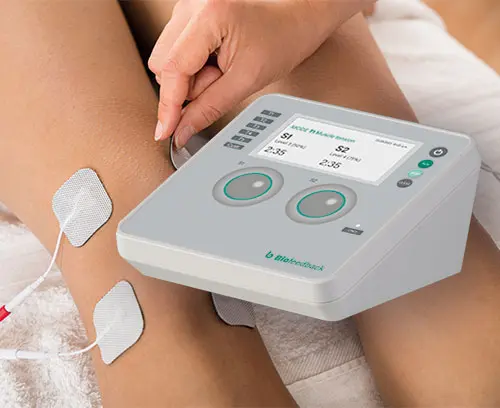

  • technique médicale, domaines de la santé
  • Tous les articles
  • Accessoires
  • Options de personnalisation
B4414107 PROTEC 140, Vers. I

B4414107

PROTEC 140, Vers. I Boitier en matière plastique à deux éléments, au design moderne et avec une inclinaison ergonomique de la surface de visualisation et de commande. Bossages de fixation pour les circuits imprimés et composants dans les parties supérieure et inférieure. Zone interfaces en retrait. Support mural et joint (pour accroître le degré de protection jusqu’à IP 65) dans la gamme des accessoires.
Visseries avec vis inox et entrainement Torx dissimulées. Également utilisable en extérieur grâce au matériel haut de gamme et la construction robuste.

Fourniture Partie supérieure et inférieure, kit de montage avec 4 pieds auto-adhésifs en caoutchouc

Fermer

B4414107

PROTEC 140, Vers. I
Produit ajouté à votre panier
ASA+PC (UL 94 V-0)
gris blanc RAL 9002
140x140x76mm
IP 65 opt.
B4414207 PROTEC 140, Vers. II

B4414207

PROTEC 140, Vers. II Boitier en matière plastique à trois éléments, au design moderne et avec une inclinaison ergonomique de la surface de visualisation et de commande. Le couvercle compris dans la fourniture permet de fermer visuellement la zone interfaces et/ou d’installer d’autres composants électroniques dans un espace à part. Bossages de fixation pour les circuits imprimés et composants dans les parties supérieure et inférieure. Support mural et joint (pour accroître le degré de protection jusqu’à IP 65) dans la gamme des accessoires. Visseries avec vis inox et entrainement Torx dissimulées. Également utilisable en extérieur grâce au matériel haut de gamme et la construction robuste.

Fourniture Partie supérieure et inférieure, couvercle, kit de montage avec 4 pieds auto-adhésifs en caoutchouc

Fermer

B4414207

PROTEC 140, Vers. II
Produit ajouté à votre panier
ASA+PC (UL 94 V-0)
gris blanc RAL 9002
140x140x76mm
IP 65 opt.
B4414307 PROTEC 140, Vers. III

B4414307

PROTEC 140, Vers. III Boitier en matière plastique à trois éléments, au design moderne et avec une inclinaison ergonomique de la surface de visualisation et de commande. Le couvercle compris dans la fourniture permet d’agrandir le volume d’installation dans un espace à part. Bossages de fixation pour les circuits imprimés et composants dans les parties supérieure et inférieure. Support mural et joint (pour accroître le degré de protection jusqu’à IP 65) dans la gamme des accessoires. Visseries avec vis inox et entrainement Torx dissimulées. Également utilisable en extérieur grâce au matériel haut de gamme et la construction robuste.

Fourniture Partie supérieure et inférieure, couvercle, kit de montage avec 4 pieds auto-adhésifs en caoutchouc

Fermer

B4414307

PROTEC 140, Vers. III
Produit ajouté à votre panier
ASA+PC (UL 94 V-0)
gris blanc RAL 9002
140x160x76mm
IP 65 opt.
B4418107 PROTEC 180, Vers. I

B4418107

PROTEC 180, Vers. I Boitier en matière plastique à deux éléments, au design moderne et avec une inclinaison ergonomique de la surface de visualisation et de commande. Bossages de fixation pour les circuits imprimés et composants dans les parties supérieure et inférieure. Zone interfaces en retrait. Support mural et joint (pour accroître le degré de protection jusqu’à IP 65) dans la gamme des accessoires.
Visseries avec vis inox et entrainement Torx dissimulées. Également utilisable en extérieur grâce au matériel haut de gamme et la construction robuste.

Fourniture Partie supérieure et inférieure, kit de montage avec 4 pieds auto-adhésifs en caoutchouc

Fermer

B4418107

PROTEC 180, Vers. I
Produit ajouté à votre panier
ASA+PC (UL 94 V-0)
gris blanc RAL 9002
180x180x92mm
IP 65 opt.
B4418207 PROTEC 180, Vers. II

B4418207

PROTEC 180, Vers. II Boitier en matière plastique à trois éléments, au design moderne et avec une inclinaison ergonomique de la surface de visualisation et de commande. Le couvercle compris dans la fourniture permet de fermer visuellement la zone interfaces et/ou d’installer d’autres composants électroniques dans un espace à part. Bossages de fixation pour les circuits imprimés et composants dans les parties supérieure et inférieure. Support mural et joint (pour accroître le degré de protection jusqu’à IP 65) dans la gamme des accessoires. Visseries avec vis inox et entrainement Torx dissimulées. Également utilisable en extérieur grâce au matériel haut de gamme et la construction robuste.

Fourniture Partie supérieure et inférieure, couvercle, kit de montage avec 4 pieds auto-adhésifs en caoutchouc

Fermer

B4418207

PROTEC 180, Vers. II
Produit ajouté à votre panier
ASA+PC (UL 94 V-0)
gris blanc RAL 9002
180x180x92mm
IP 65 opt.
B4418307 PROTEC 180, Vers. III

B4418307

PROTEC 180, Vers. III Boitier en matière plastique à trois éléments, au design moderne et avec une inclinaison ergonomique de la surface de visualisation et de commande. Le couvercle compris dans la fourniture permet d’agrandir le volume d’installation dans un espace à part. Bossages de fixation pour les circuits imprimés et composants dans les parties supérieure et inférieure. Support mural et joint (pour accroître le degré de protection jusqu’à IP 65) dans la gamme des accessoires. Visseries avec vis inox et entrainement Torx dissimulées. Également utilisable en extérieur grâce au matériel haut de gamme et la construction robuste.

Fourniture Partie supérieure et inférieure, couvercle, kit de montage avec 4 pieds auto-adhésifs en caoutchouc

Fermer

B4418307

PROTEC 180, Vers. III
Produit ajouté à votre panier
ASA+PC (UL 94 V-0)
gris blanc RAL 9002
180x201x92mm
IP 65 opt.
B4422107 PROTEC 220, Vers. I

B4422107

PROTEC 220, Vers. I Boitier en matière plastique à deux éléments, au design moderne et avec une inclinaison ergonomique de la surface de visualisation et de commande. Bossages de fixation pour les circuits imprimés et composants dans les parties supérieure et inférieure. Zone interfaces en retrait. Support mural et joint (pour accroître le degré de protection jusqu’à IP 65) dans la gamme des accessoires.
Visseries avec vis inox et entrainement Torx dissimulées. Également utilisable en extérieur grâce au matériel haut de gamme et la construction robuste.

Fourniture Partie supérieure et inférieure, kit de montage avec 4 pieds auto-adhésifs en caoutchouc

Fermer

B4422107

PROTEC 220, Vers. I
Produit ajouté à votre panier
ASA+PC (UL 94 V-0)
gris blanc RAL 9002
220x220x108mm
IP 65 opt.
B4422207 PROTEC 220, Vers. II

B4422207

PROTEC 220, Vers. II Boitier en matière plastique à trois éléments, au design moderne et avec une inclinaison ergonomique de la surface de visualisation et de commande. Le couvercle compris dans la fourniture permet de fermer visuellement la zone interfaces et/ou d’installer d’autres composants électroniques dans un espace à part. Bossages de fixation pour les circuits imprimés et composants dans les parties supérieure et inférieure. Support mural et joint (pour accroître le degré de protection jusqu’à IP 65) dans la gamme des accessoires. Visseries avec vis inox et entrainement Torx dissimulées. Également utilisable en extérieur grâce au matériel haut de gamme et la construction robuste.

Fourniture Partie supérieure et inférieure, couvercle, kit de montage avec 4 pieds auto-adhésifs en caoutchouc

Fermer

B4422207

PROTEC 220, Vers. II
Produit ajouté à votre panier
ASA+PC (UL 94 V-0)
gris blanc RAL 9002
220x220x108mm
IP 65 opt.
B4422307 PROTEC 220, Vers. III

B4422307

PROTEC 220, Vers. III Boitier en matière plastique à trois éléments, au design moderne et avec une inclinaison ergonomique de la surface de visualisation et de commande.
Le couvercle compris dans la fourniture permet d’agrandir le volume d’installation dans un espace à part. Bossages de fixation pour les circuits imprimés et composants dans les parties supérieure et inférieure. Support mural et joint (pour accroître le degré de protection jusqu’à IP 65) dans la gamme des accessoires. Visseries avec vis inox et entrainement Torx dissimulées.
Également utilisable en extérieur grâce au matériel haut de gamme et la construction robuste.

Fourniture Partie supérieure et inférieure, couvercle, kit de montage avec 4 pieds auto-adhésifs en caoutchouc

Fermer

B4422307

PROTEC 220, Vers. III
Produit ajouté à votre panier
ASA+PC (UL 94 V-0)
gris blanc RAL 9002
220x243x108mm
IP 65 opt.
A0305031 Vis autotaraudeuses 2,5 x 6 mm (PZ1)

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

Fermer

A0305031

Vis autotaraudeuses 2,5 x 6 mm (PZ1)
Produit ajouté à votre panier
A0325060 Vis autotaraudeuse 2,5 x 6 mm (T8)

A0325060

Vis autotaraudeuse 2,5 x 6 mm (T8) Vis autotaraudeuse avec entraînement Torx T8. Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis auto-taraudeuse

Fermer

A0325060

Vis autotaraudeuse 2,5 x 6 mm (T8)
Produit ajouté à votre panier
Acier inoxydable
A0399T08 Tournevis Torx T8

A0399T08

Tournevis Torx T8 Tournevis avec poignée ergonomique pour visser en toute sécurité, pour le serrage et le desserrage des vis Torx T8. (Photo non contractuelle.)

Fourniture 1 tournevis

Fermer

A0399T08

Tournevis Torx T8
Produit ajouté à votre panier
A0399T10 Tournevis Torx T10

A0399T10

Tournevis Torx T10 Tournevis avec poignée ergonomique pour visser en toute sécurité, pour le serrage et le desserrage des vis Torx T10. (Photo non contractuelle.)

Fourniture 1 tournevis

Fermer

A0399T10

Tournevis Torx T10
Produit ajouté à votre panier
B4514030 Joint 140

B4514030

Joint 140

Utilisation : pour l'augmentation du degré de protection du PROTEC 140. Partie supérieure du boitier avec rainure pour recevoir le joint.

Fourniture 1 joint

Fermer

B4514030

Joint 140
Produit ajouté à votre panier
B4514101 Support mural 140

B4514101

Support mural 140

Support pour une fixation au mur solide et jointive. Le boitier se visse au support mural dans la zone interfaces en retrait. Avantage : Les visseries se trouvent hors de la zone visible.

Fourniture 1 support mural et 2 vis

Fermer

B4514101

Support mural 140
Produit ajouté à votre panier
Aluminium
B4518030 Joint 180

B4518030

Joint 180

Utilisation : pour l'augmentation du degré de protection du PROTEC 180. Partie supérieure du boitier avec rainure pour recevoir le joint.

Fourniture 1 joint

Fermer

B4518030

Joint 180
Produit ajouté à votre panier
B4518101 Support mural 180

B4518101

Support mural 180

Support pour une fixation au mur solide et jointive. Le boitier se visse au support mural dans la zone interfaces en retrait. Avantage : Les visseries se trouvent hors de la zone visible.

Fourniture 1 support mural et 2 vis

Fermer

B4518101

Support mural 180
Produit ajouté à votre panier
Aluminium

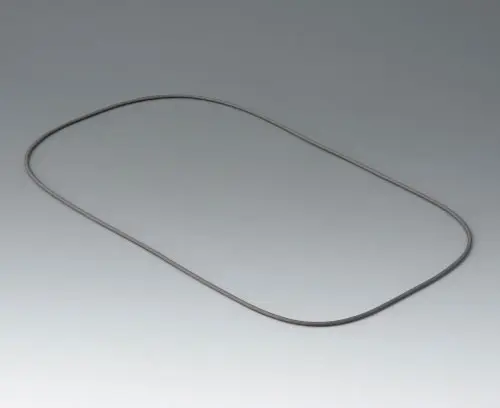

B4522030 Joint 220

B4522030

Joint 220

Utilisation : pour l'augmentation du degré de protection du PROTEC 220. Partie supérieure du boitier avec rainure pour recevoir le joint.

Fourniture 1 joint

Fermer

B4522030

Joint 220
Produit ajouté à votre panier
B4522101 Support mural 220

B4522101

Support mural 220

Support pour une fixation au mur solide et jointive. Le boitier se visse au support mural dans la zone interfaces en retrait. Avantage : Les visseries se trouvent hors de la zone visible.

Fourniture 1 support mural et 2 vis

Fermer

B4522101

Support mural 220
Produit ajouté à votre panier
Aluminium

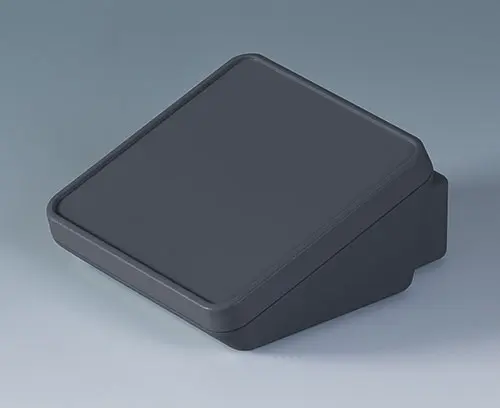

Options de personnalisation pour Protec

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises.
