Accessoires pour les boitiers
Meditec

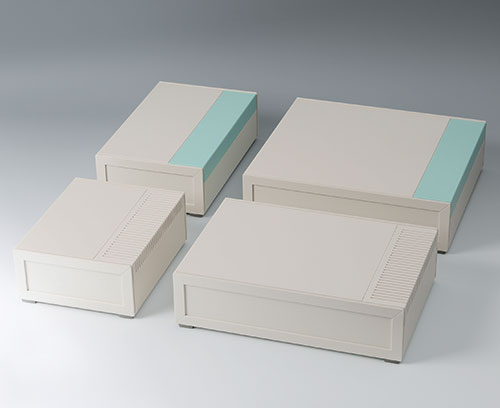

Boitiers en matière plastique grand format
Un design aux caractéristiques convaincantes distingue la famille MEDITEC ; il représente l’élément de base de ce système de boitiers volumineux et destinés aux composants fonctionnels haut-de-gamme.
- design élégant et fonctionnel

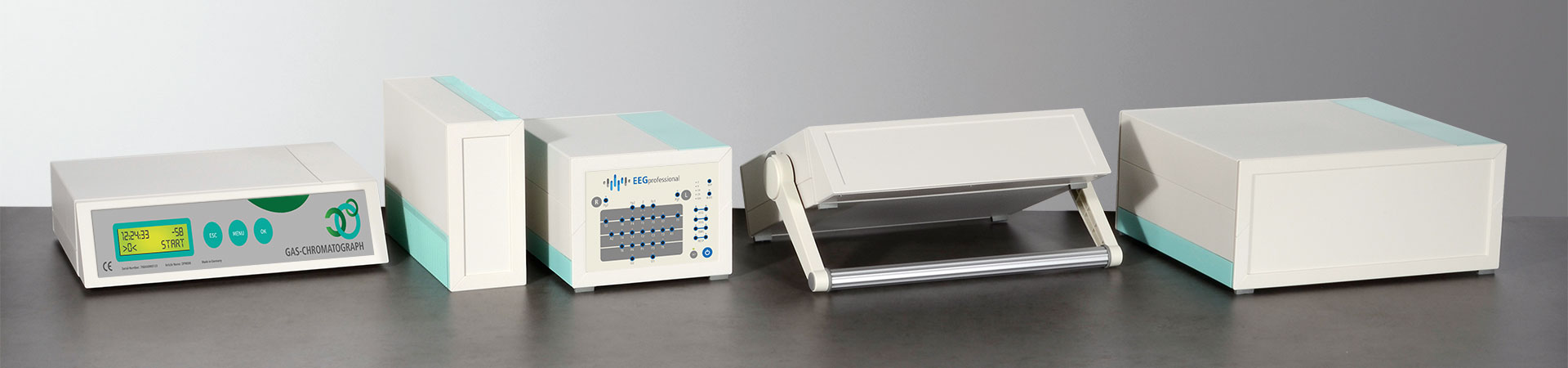

- utilisation universelle comme boitiers de table, boitiers muraux ou mobiles

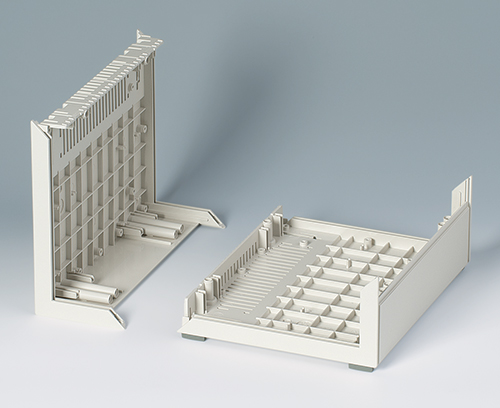

- stabilité élevée grâce au renforcement par système de raidisseurs
- conception de boitier qui permet un assemblage aisé

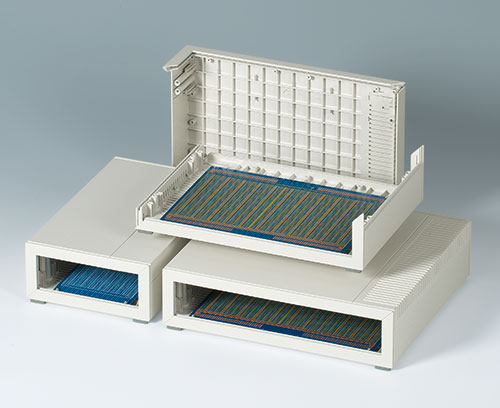

- 4 tailles, en accord avec les formats de cartes Europe simples, doubles et prolongées
- 2 hauteurs standards ; d‘autres hauteurs peuvent être obtenues avec deux parties intermédiaires reliées entre elles
- inclinaison ergonomique de la zone des éléments de commande ; en cas d‘utilisation de la partie intermédiaire, la nouvelle plaque frontale ferme l’ouverture de façon optimale
- une qualité de surface identique des plaques avant et arrière en matière plastique, usinage rationnel

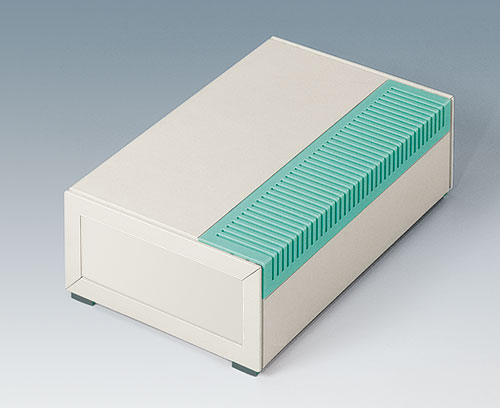

- obturateurs avec/sans aération ; au choix dans les coloris du boitier ou couleur lagon, autres coloris sur demande
- des pieds de boitiers qui assurent une bonne tenue de l’appareil sont compris dans la fourniture

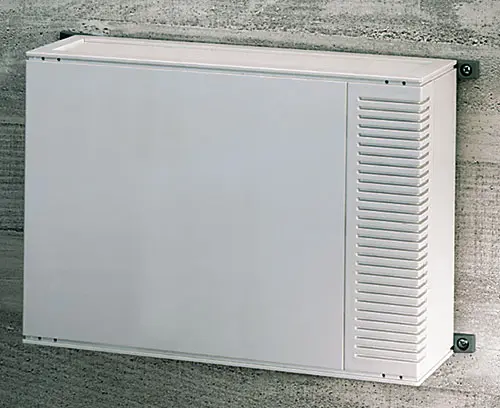

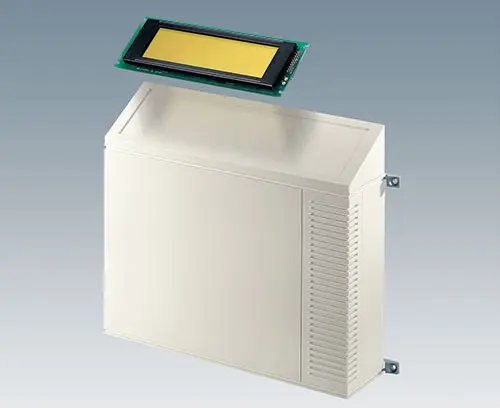

- installation rationnelle au mur à l’aide de pattes de fixation

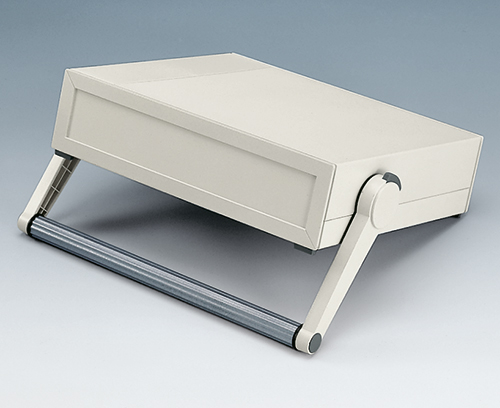

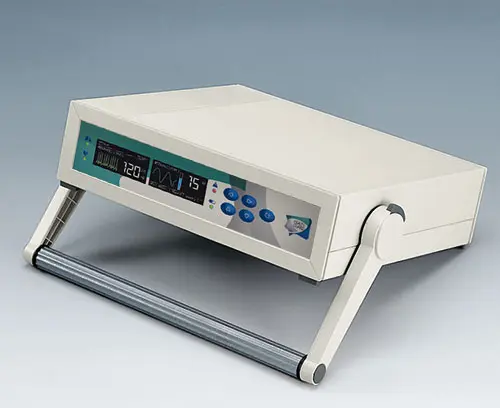

- versions avec poignée étrier utilisable pour transporter l‘appareil ; le cas échéant, le mécanisme de réglage par cran de 30° permet à l‘utilisateur sur le terrain de choisir un angle de positionnement ergonomique
- bossages de fixation pour circuits imprimés et composants à incorporer
Domaines d‘application
Technique médicale et de laboratoire, santé, commande de processus industriels, technique de mesure et de régulation, périphériques d'ordinateurs, modems et interfaces, techniques de communication et de réseaux informatiques, saisie de données, etc.
Sélectionnez le modèle et la taille souhaités, ou cliquez sur « Sélectionnez tous les produits ».
A9199008
Jeu de vis
Jeu de vis pour la fixation de circuit imprimé. Diamètre 2,5 x 6mm, type PZ1.
Fourniture 4 vis
A9199008
Jeu de visProduit ajouté à votre panier
B2030007

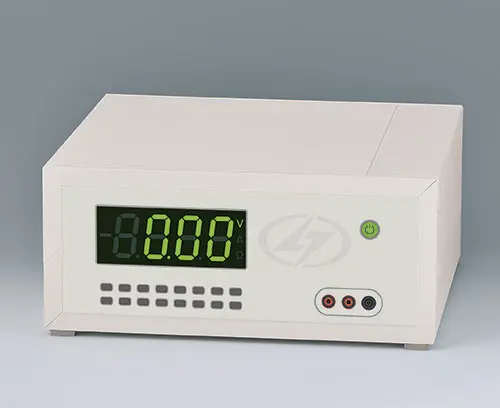

Parties intermédiaires 220, sans alésage

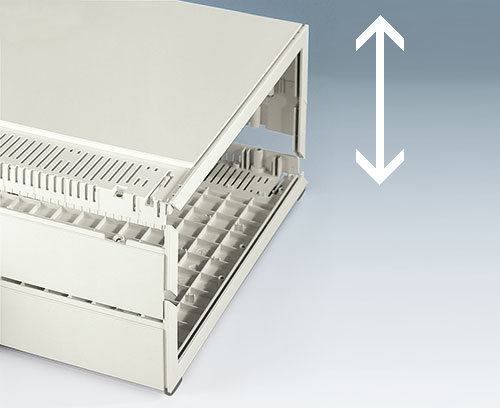

Parties intermédiaires sans alésage pour 50 mm en plus d'hauteur. Convenable pour MEDITEC D220/E220.
Fourniture 2 parties interm., jeu de vis
B2030007
Parties intermédiaires 220, sans alésageProduit ajouté à votre panier
gris blanc RAL 9002
B2030107

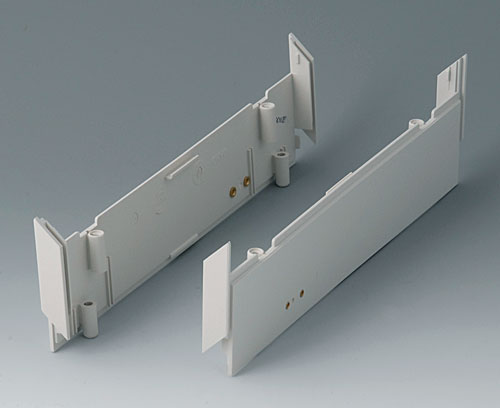

Parties intermédiaires 220, avec alésage
Parties intermédiaires avec alésage pour 50 mm en plus d'hauteur. Convenable pour MEDITEC D220/E220.
Fourniture 2 parties interm., jeu de vis
B2030107
Parties intermédiaires 220, avec alésageProduit ajouté à votre panier
gris blanc RAL 9002
B2031007

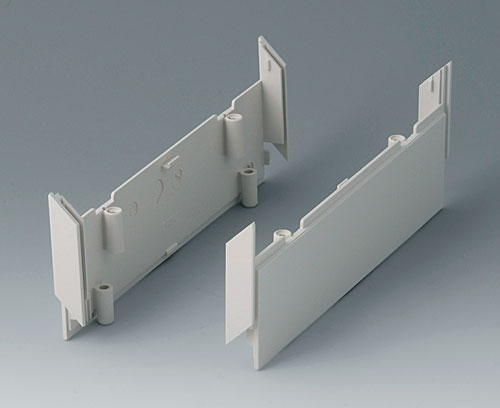

Parties intermédiaires 160, sans alésage
Parties intermédiaires sans alésage pour 50 mm en plus d'hauteur. Convenable pour MEDITEC D160/E160.
Fourniture 2 parties interm., jeu de vis
B2031007
Parties intermédiaires 160, sans alésageProduit ajouté à votre panier
gris blanc RAL 9002
B2031107
Parties intermédiaires 160, avec alésage
Parties intermédiaires avec alésage pour 50 mm en plus d'hauteur. Convenable pour MEDITEC D160/E160.
Fourniture 2 parties interm., jeu de vis
B2031107
Parties intermédiaires 160, avec alésageProduit ajouté à votre panier
gris blanc RAL 9002
B2116007
Partie front. de commande E

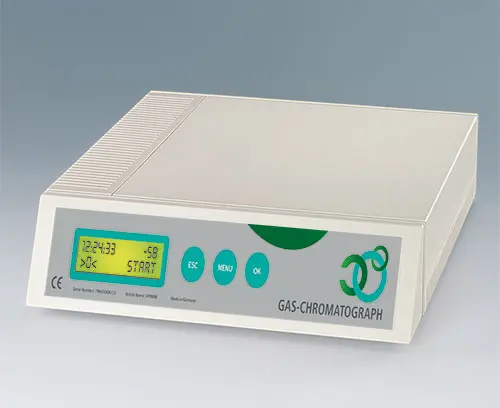

Partie frontale de commande inclinée et ergonomique. Construction en 2 parties pour l'acccessibilité facile des composants. Partie en creux pour des claviers à membrane souple. Angle de lecture au mur : 60°, sur la table : 30°.
Version E (pour MEDITEC E160 et E220)
Fourniture 1 angle, 1 capot, jeu de montage
B2116007
Partie front. de commande EProduit ajouté à votre panier
gris blanc RAL 9002
B2116307

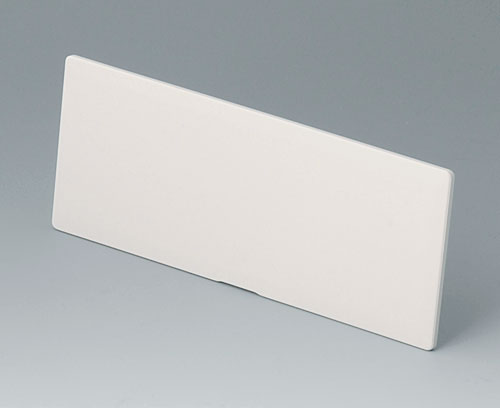

Plaque avant / arrière E, plat
Pour boitier sans partie intermédiaire.
Fourniture 1 plaque avant
B2116307
Plaque avant / arrière E, platProduit ajouté à votre panier
gris blanc RAL 9002
141,6x55,6x3mm
B2116407
Plaque avant / arrière Z1
Pour boitiers avec 1 partie intermédiaire par côté.
Fourniture 1 plaque avant Z1
B2116407
Plaque avant / arrière Z1Produit ajouté à votre panier
gris blanc RAL 9002
141,6x105,6x3mm

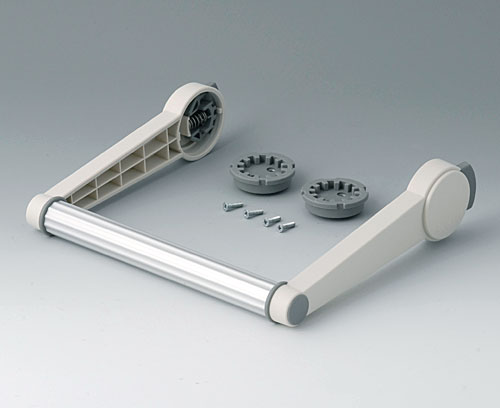

B2116507
Poignée étrier E
Pour porter et incliner l'appareil. Étrier à mettre en place de l'extérieur. Méchanisme solide avec crans d´arrêt à 30°. Combinable avec partie intermédiaire avec alésage pour étrier.
Fourniture 2 parties latérales, 1 profil alu, dispositif antidérapant, couvercle, jeu de montage
B2116507
Poignée étrier EProduit ajouté à votre panier
gris blanc RAL 9002
B2116707

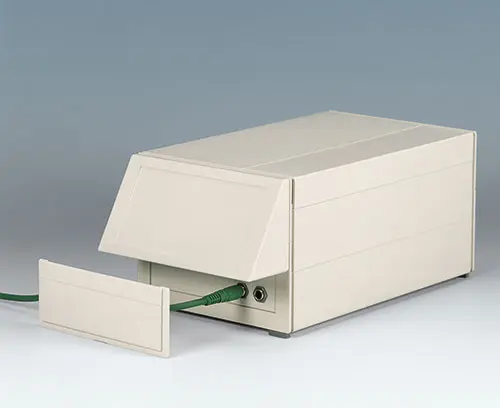

Face avant E
Pour l'utilisation des boitiers MEDITEC avec chaque une partie intermédiaire à droite et à gauche (hauteur du boitier = 124 mm) et la partie frontale de commande. La face avant ferme l'accès de l'intérieure du boitier; au choix, utilisable sur ou sous la partie frontale de commande.
Version E
Fourniture 1 face avant (à fixer)
B2116707
Face avant EProduit ajouté à votre panier
gris blanc RAL 9002
142x55x5mm
B2129007
Partie front. de commande D
Partie frontale de commande inclinée et ergonomique. Construction en 2 parties pour l'acccessibilité facile des composants. Partie en creux pour des claviers à membrane souple. Angle de lecture au mur : 60°, sur la table : 30°.
Version D (pour Meditec D160 et D220)
Fourniture 1 angle, 1 capot, jeu de montage
B2129007
Partie front. de commande DProduit ajouté à votre panier
gris blanc RAL 9002
B2129307
Plaque avant / arrière D, plat
Pour boitier sans partie intermédiaire.
Fourniture 1 plaque avant
B2129307
Plaque avant / arrière D, platProduit ajouté à votre panier
gris blanc RAL 9002
271,6x55,6x3mm
B2129407
Plaque avant / arrière Z1
Pour boitiers avec 1 partie intermédiaire par côté.
Fourniture 1 plaque avant Z1
B2129407
Plaque avant / arrière Z1Produit ajouté à votre panier
gris blanc RAL 9002
271,6x105,6x3mm
B2129507

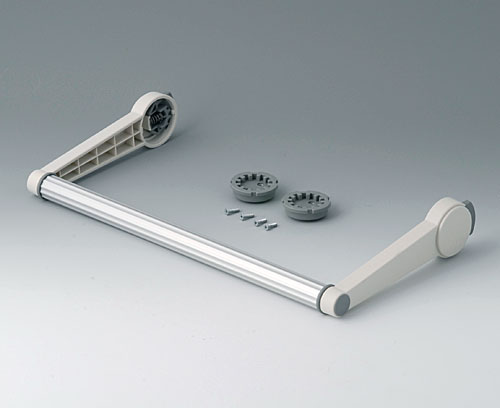

Poignée étrier D
Pour porter et incliner l'appareil. Étrier à mettre en place de l'extérieur. Méchanisme solide avec crans d'arrêt à 30°. Combinable avec partie intermédiaire avec alésage pour étrier.
Fourniture 2 parties latérales, 1 profil alu, dispositif antidérapant, couvercle, jeu de montage
B2129507
Poignée étrier DProduit ajouté à votre panier
gris blanc RAL 9002
B2129707
Face avant D
Pour l'utilisation des boitiers MEDITEC avec chaque une partie intermédiaire à droite et à gauche (hauteur du boitier = 124 mm) et la partie frontale de commande. La face avant ferme l'accès de l'intérieure du boitier; au choix, utilisable sur ou sous la partie frontale de commande.
Version D
Fourniture 1 face avant ( à fixer )
B2129707
Face avant DProduit ajouté à votre panier
gris blanc RAL 9002
272x55x5mm
B2133012
Pattes de fixation
Pattes de fixation pour l'installation au mur facile, à l'extérieur.
Fourniture 4 pattes de fixation, 4 vis
B2133012
Pattes de fixationProduit ajouté à votre panier
volcan
B2134012
Élements d'empilage
Éléments d'empilage. Sécurité d´empilage grâce à un dispositif spécial : fixation aisée avec des supports prévus à cet effet.
Fourniture 4 éléments d´empilage
B2134012
Élements d'empilageProduit ajouté à votre panier
volcan
B2135017
Raccord
Sécurité d'assemblage entre 2 parties latérales. Montage sans vis simplément à attacher et à bloquer.
Fourniture 4 raccords
B2135017
RaccordProduit ajouté à votre panier
gris blanc RAL 9002
Options de personnalisation pour Meditec
De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises.
