Accessoires pour les boitiers
A9413737

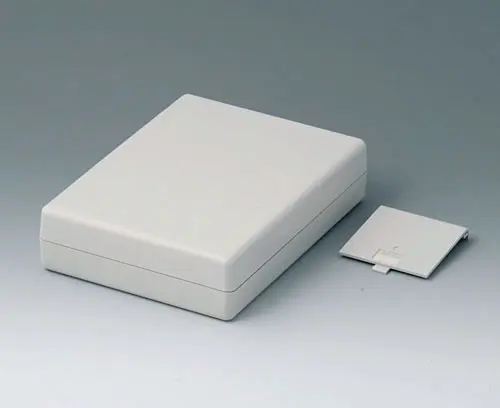

BOITIER COQUILLES G 190, Vers. V
Boitier en plastique en deux parties. Face avant et face arrière fermées. Des guides et des goujons de fixation montés dans les parties supérieures et inférieures pour le montage de cartes à circuits imprimés.
VersionAvec logement de piles pour 4 piles rondes NR6 1,5 V (AA) ou 2 piles plates 9 V (PP3)
FourniturePartie supérieure, partie inférieure, couvercle de logement piles, jeu de montage
Générer votre fiche technique PDF pour A9413737
SVP sélectionner les produits que vous souhaitez ajouter dans le PDF.
Accessoires "piles"
A9160003
Utilisation : pour pile plate 9 V (PP3).
Fourniture 1 contact à fiches
A9160003
Raccords de pile, 1 x 9 V (PP3)
A9190013
Fourniture 1 contacts double droit, 2 contact double gauche, 1 contact simple plus, 1 contact simple moins
A9190013
Ressorts de contact, 4 x AAnickelé
A9250250
Utilisable pour DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, BOITIERS LUX 150 et 190, BOITIERS COQUILLES vers. III et IV, BOITIERS POUR APP. DE MESURE N.
Fourniture 1 pièce de maintien
A9250250
Pièce de maintien50x25x4mm
Accessoires "protection"
A9113150
Fourniture 1 bande de contact
A9113150
Bandes de contact V, O, G 190Accessoires "vis"
A0306031
Fourniture 1 vis autotaraudeuse
A0306031
Vis autotaraudeuses 3 x 6 mm (PZ1)Accessoires
A9210290
Fourniture 2 pieds en caoutchouc
A9210290
Pieds anti-glissant 9,5 x 3,8 mmpartie inférieure
partie inférieure
partie supérieure
partie supérieure
Plans (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- Fichier PDF (accès libre) 292 KB
- Fichier AutoCAD DWG 691 KB
- Fichier AutoCAD DXF 2 542 KB
- Vue 3D PDF(Acrobat Reader) (Regardez le boitier en 360°, visualisez l’intérieur, accessoires etc.) 2 654 KB
Modèles 3D (Les écarts dépendent de tolérances de fabrication spécifiques au matériau, par ex. DIN ISO 20457)
- 00012057.x_t 4 635 KB
- 00012057.STEP 14 616 KB
- 00012057.SAT 14 340 KB
(produit OKW)
Personnalisation : Nous adaptons nos boitiers selon vos besoins. Livrés clés en main, ils sont prêts à recevoir vos composants. Consultez les options de personnalisation disponibles pour A9413737 et transmettez-nous votre demande de devis.
