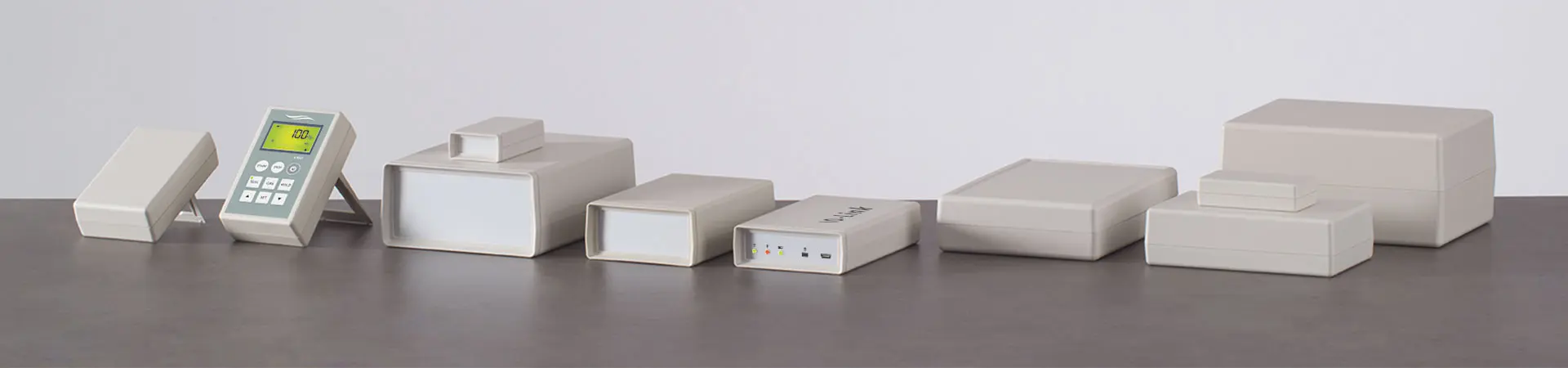

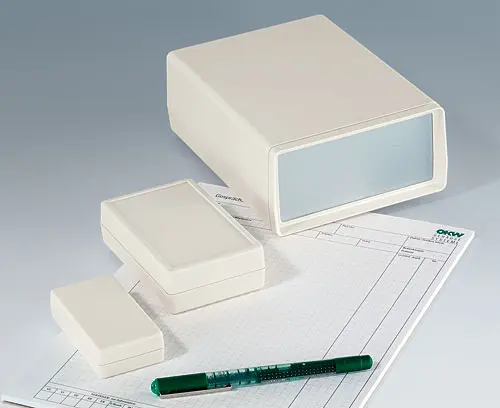

Boitier Coquilles

Boitiers universels pour instruments

La gamme des boitiers coquilles se présente en différentes tailles, hauteurs et modèles. Choisissez le boitier qui répond le mieux à vos exigences particulières !

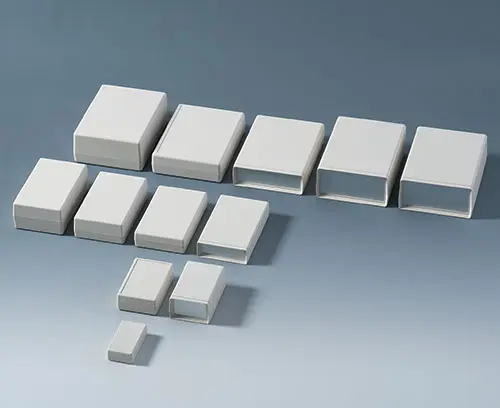

  • 51 boitiers en trois modèles différents :

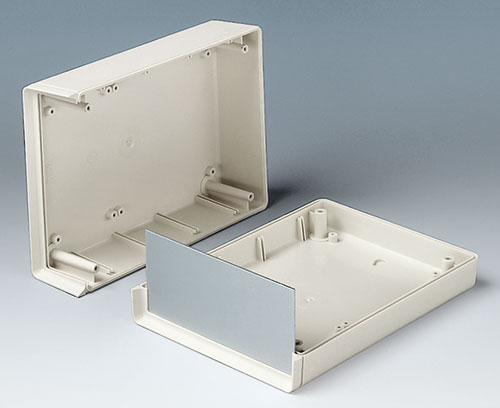

    Type V – face avant ouverte, face arrière fermée

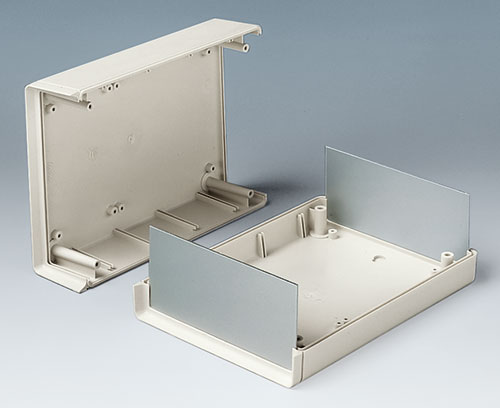

    Type O – faces avant et arrière ouvertes

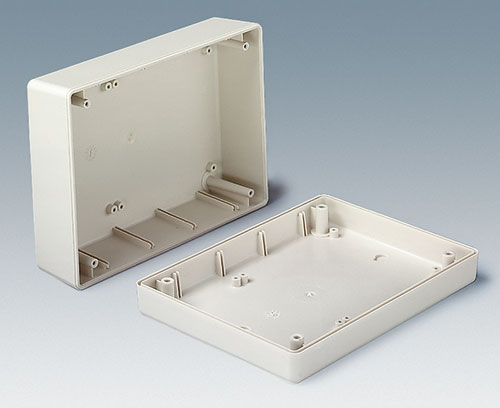

    Type G – face avant fermée, face arrière fermée
  • solidité élevée assurée par un assemblage par rainure et languette faisant le tour
  • des guides sont prévus pour le montage vertical de cloisons et de cartes à circuits imprimés
  • bossages de fixation dans la partie supérieure et inférieure

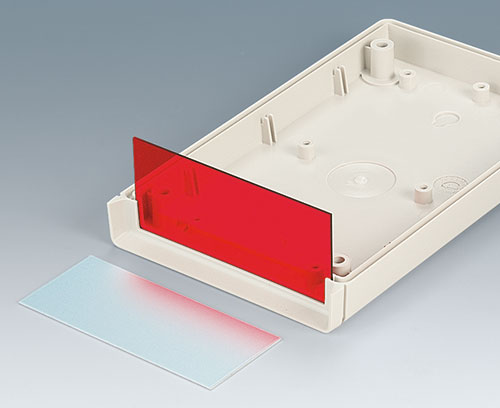

  • plaques avant et arrière en aluminium ou matériau PMMA rouge (verre acrylique), en accessoires

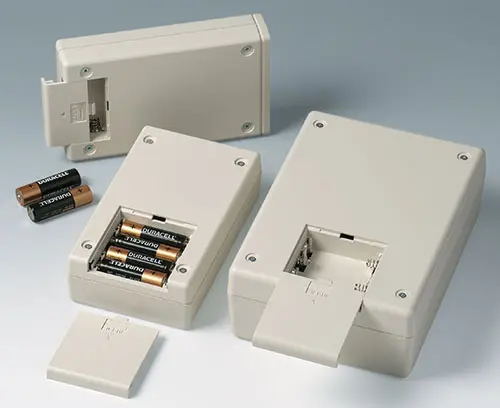

  • versions avec compartiment piles pour 4 x AA, 2 x AA, 1 x 9 V ou 2 x 9 V (types V et G)

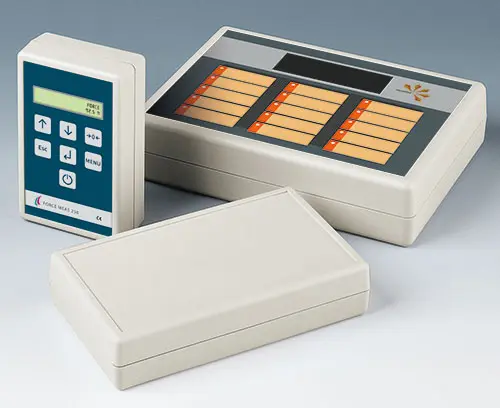

  • version de type fermé (type G), au choix avec zone des éléments de commande en creux pour la protection du clavier à membrane.

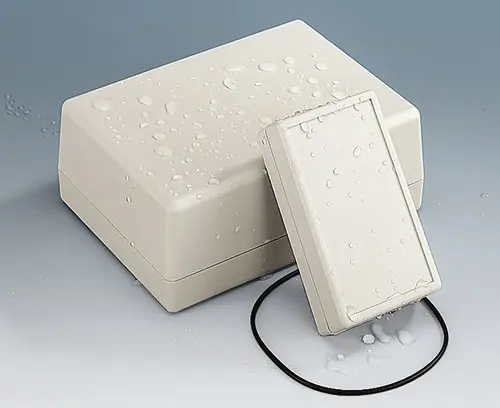

  • degré de protection jusqu‘à IP 65 en version fermée (type G) sans compartiment piles, mais avec utilisation du jeu de joints (accessoires)

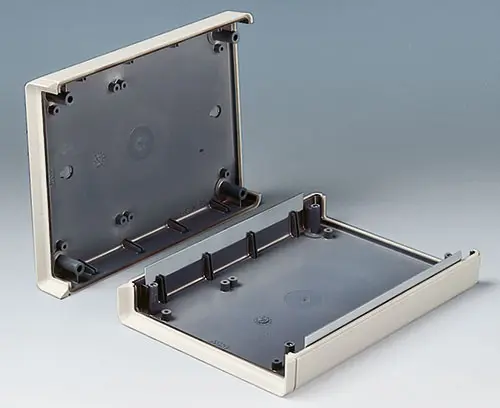

  • CEM : sur demande, nous vous fournirons également les boitiers coquilles avec une vaporisation aluminium ; le contact peut être amélioré à l‘aide des bandes de contacts proposées (accessoires)

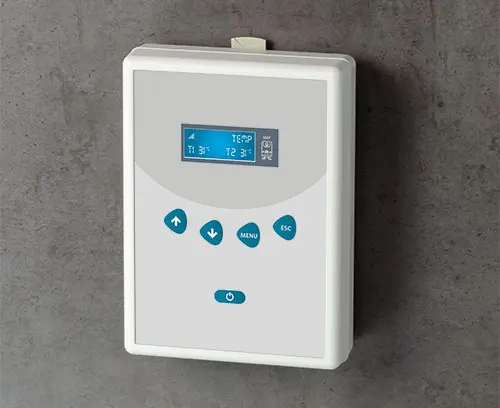

  • pattes de fixation murale / jeu de support mural, accessoires

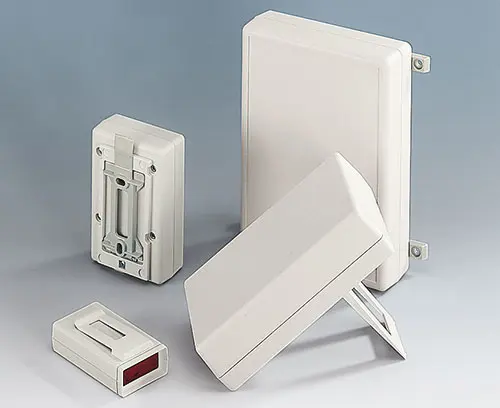

  • fonctions complémentaires avec accessoires universels
Créer PDF

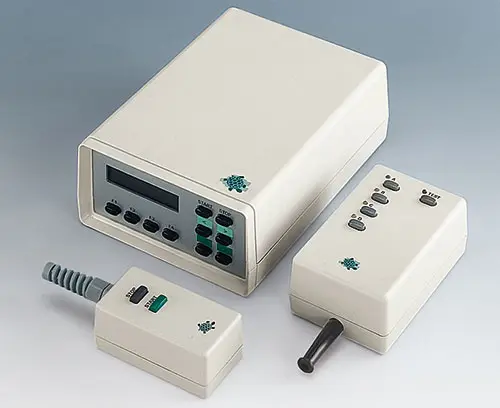

Domaines d‘application

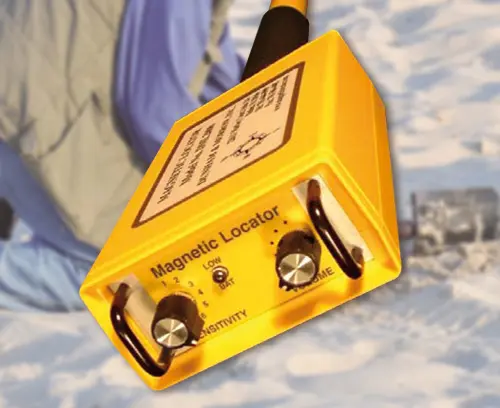

Technique de mesure et de régulation, construction de commandes, technique médicale et de laboratoire, appareils périphériques et d‘interface, boitiers switch et de modem, etc.

Sélectionnez le modèle et la taille souhaités, ou cliquez sur « Sélectionnez tous les produits ».

A0306031 Vis autotaraudeuses 3 x 6 mm (PZ1)

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1) Vis autotardeuse à empreinte cruciforme Z pour plastique (PZ1). Pour la fixation des circuits imprimés et des plaques de montage.

Fourniture 1 vis autotaraudeuse

A0306031

Vis autotaraudeuses 3 x 6 mm (PZ1)
Produit ajouté à votre panier

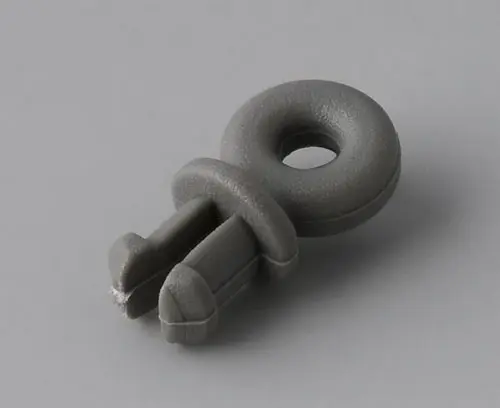

A9100001 Anneau

A9100001

Anneau Utilisation universelle. Pour enfiler les passe-dragonnes par exemple. Montage facile avec crochet à cliquet. Diamètre interne de l’anneau 2,5 mm, épaisseur max. de la paroi 3 mm, diamètre nécessaire pour l’alésage du logement 4 mm.

Fourniture 1 anneau

A9100001

Anneau
Produit ajouté à votre panier

volcan

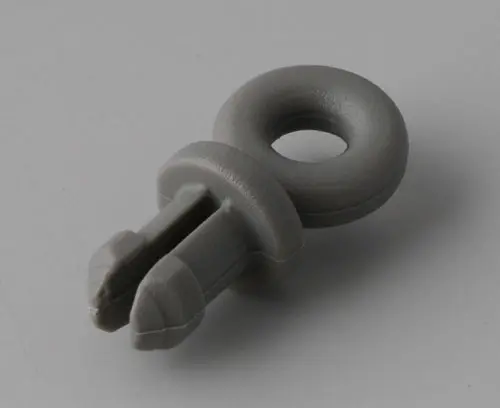

A9100002 Anneau

A9100002

Anneau Utilisation universelle. Pour enfiler les passe-dragonnes par exemple. Montage facile avec crochet à cliquet. Diamètre interne de l’anneau 2,5 mm, épaisseur max. de la paroi 4 mm, diamètre nécessaire pour l’alésage du logement 5 mm.

Fourniture 1 anneau

A9100002

Anneau
Produit ajouté à votre panier

volcan

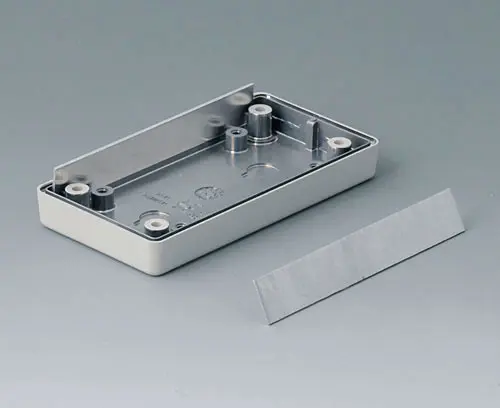

A9104073 Bandes de contact V, G 85

A9104073

Bandes de contact V, G 85 Pour établir un contact entre la partie supérieure et le socle pour boitiers métallisés (2 bandes par boitîer).

Fourniture 1 bande de contact

A9104073

Bandes de contact V, G 85
Produit ajouté à votre panier
A9104111 Plaque avant / arrière V 85

A9104111

Plaque avant / arrière V 85 Plaques avant pour BOITIERS COQUILLES types V et O. Pour boitier A940433.

Fourniture 1 plaque avant

A9104111

Plaque avant / arrière V 85
Produit ajouté à votre panier

anodisé mat
36x14,6x1mm

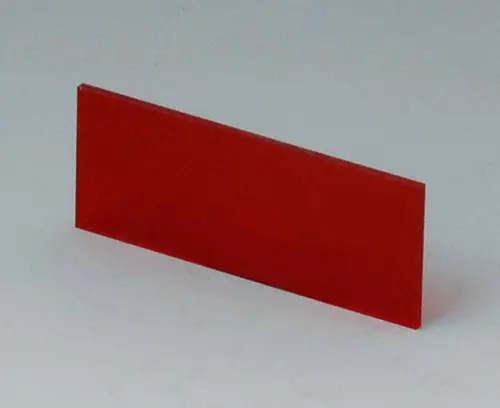

A9104113 Plaque avant / arrière V 85

A9104113

Plaque avant / arrière V 85 Plaques avant pour BOITIERS COQUILLES types V et O. Pour boitier A940433.

Fourniture 1 plaque avant

A9104113

Plaque avant / arrière V 85
Produit ajouté à votre panier

rouge transparent
36x14,6x1mm

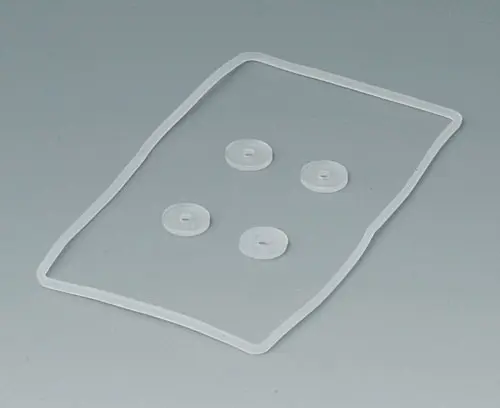

A9104250 Jeu de joints G 85

A9104250

Jeu de joints G 85 Joints d'étanchéité à placer dans la rainure du boitier et pour assurer l'étanchéité entre les bossages pour la fixation par vis.

Fourniture 1 joint plat pour boitier, 4 joints d´étanchéité pour vis

A9104250

Jeu de joints G 85
Produit ajouté à votre panier

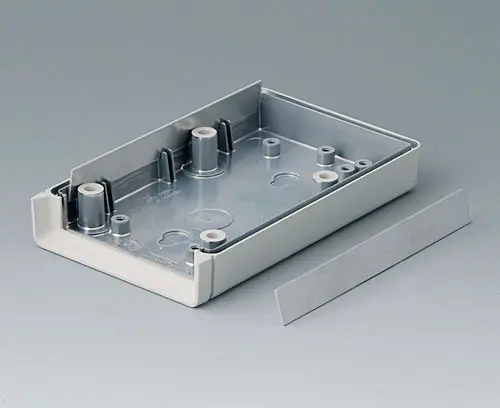

A9106095 Bandes de contact V, G 110

A9106095

Bandes de contact V, G 110 Pour établir un contact entre la partie supérieure et le socle pour boitiers métallisés (2 bandes par boitîer).

Fourniture 1 bande de contact

A9106095

Bandes de contact V, G 110
Produit ajouté à votre panier
A9106113 Plaque avant / arrière V 110

A9106113

Plaque avant / arrière V 110 Plaques avant pour BOITIERS COQUILLES types V et O. Pour boitier A940633.

Fourniture 1 plaque avant

A9106113

Plaque avant / arrière V 110
Produit ajouté à votre panier

rouge transparent
59,3x25x1mm

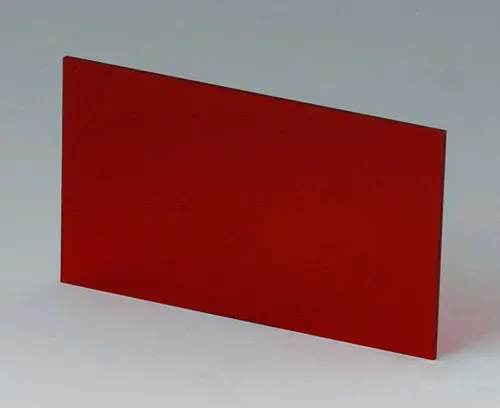

A9106123 Plaque avant / arrière V 110

A9106123

Plaque avant / arrière V 110 Plaques avant pour BOITIERS COQUILLES types V et O. Pour boitier A940634.

Fourniture 1 plaque avant

A9106123

Plaque avant / arrière V 110
Produit ajouté à votre panier

rouge transparent
59,3x37x1mm

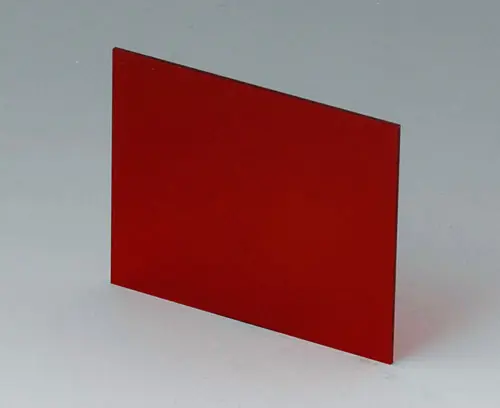

A9106223 Plaque avant / arrière V 110

A9106223

Plaque avant / arrière V 110 Plaques avant pour BOITIERS COQUILLES types V et O. Pour boitier A940644.

Fourniture 1 plaque avant

A9106223

Plaque avant / arrière V 110
Produit ajouté à votre panier

rouge transparent
59,3x49x1mm

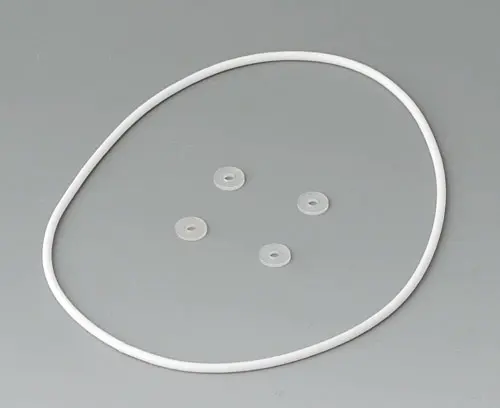

A9106352 Jeu de joints G 110

A9106352

Jeu de joints G 110 Joints d'étanchéité à placer dans la rainure du boitier et pour assurer l'étanchéité entre les bossages pour la fixation par vis.

Fourniture 1 joint plat pour boitier, 4 joints d´étanchéité pour vis

A9106352

Jeu de joints G 110
Produit ajouté à votre panier
A9107111 Plaque avant / arrière V 110

A9107111

Plaque avant / arrière V 110 Plaques avant pour BOITIERS COQUILLES types V et O. Pour boitier A940633.

Fourniture 1 plaque avant

A9107111

Plaque avant / arrière V 110
Produit ajouté à votre panier

anodisé mat
59,3x25x1mm

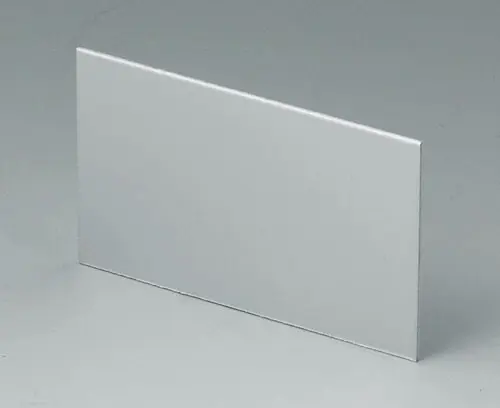

A9107121 Plaque avant / arrière V 110

A9107121

Plaque avant / arrière V 110 Plaques avant pour BOITIERS COQUILLES types V et O. Pour boitier A940634.

Fourniture 1 plaque avant

A9107121

Plaque avant / arrière V 110
Produit ajouté à votre panier

anodisé mat
59,3x37x1mm

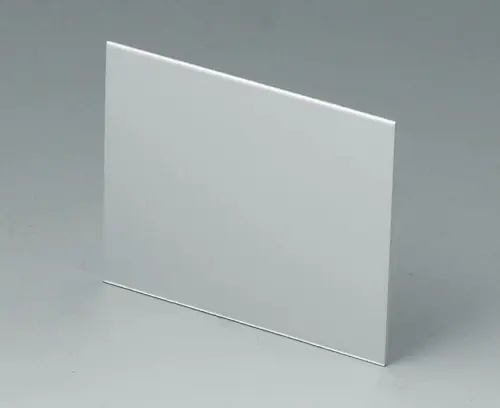

A9107221 Plaque avant / arrière V 110

A9107221

Plaque avant / arrière V 110 Plaques avant pour BOITIERS COQUILLES types V et O. Pour boitier A940644.

Fourniture 1 plaque avant

A9107221

Plaque avant / arrière V 110
Produit ajouté à votre panier

anodisé mat
59,3x49x1mm

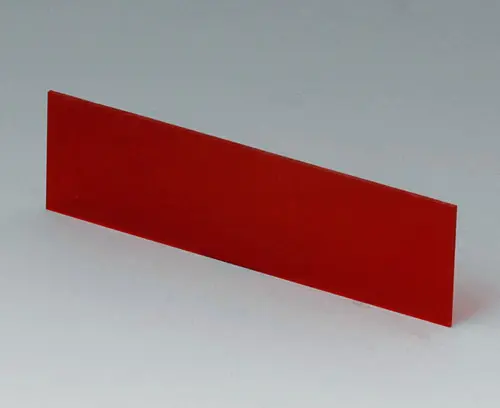

A9108113 Plaque avant / arrière V, O 155

A9108113

Plaque avant / arrière V, O 155 Plaques avant pour BOITIERS COQUILLES types V et O. Pour boitier A940833.

Fourniture 1 plaque avant

A9108113

Plaque avant / arrière V, O 155
Produit ajouté à votre panier

rouge transparent
81,9x23,6x1mm

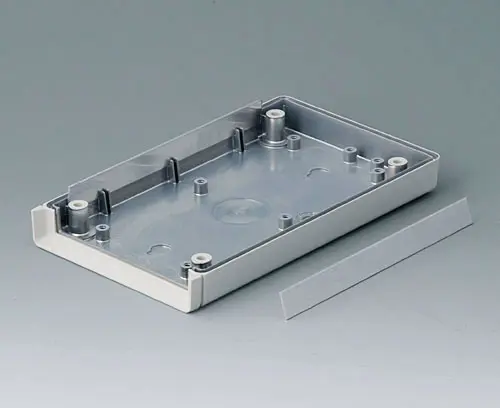

A9108120 Bandes de contact V, O, G 155

A9108120

Bandes de contact V, O, G 155 Pour établir un contact entre la partie supérieure et le socle pour boitiers métallisés (2 bandes par boitîer).

Fourniture 1 bande de contact

A9108120

Bandes de contact V, O, G 155
Produit ajouté à votre panier

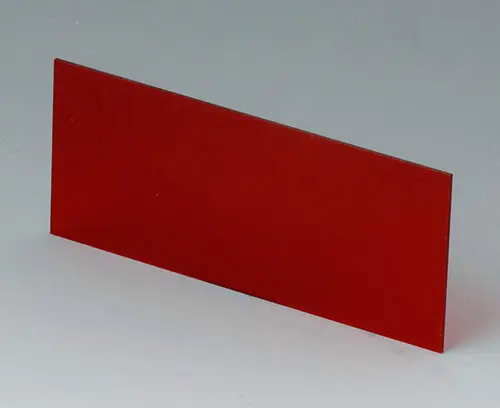

A9108123 Plaque avant / arrière V, O 155

A9108123

Plaque avant / arrière V, O 155 Plaques avant pour BOITIERS COQUILLES types V et O. Pour boitier A940834.

Fourniture 1 plaque avant

A9108123

Plaque avant / arrière V, O 155
Produit ajouté à votre panier

rouge transparent
81,9x35,6x1mm

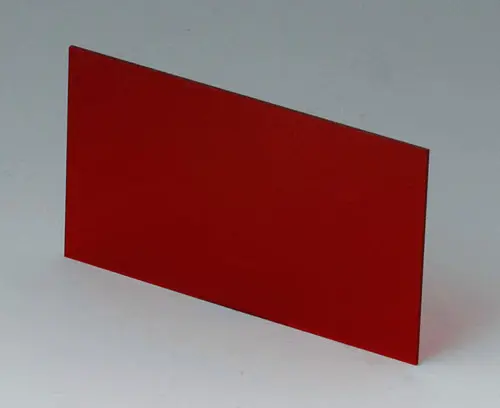

A9108223 Plaque avant / arrière V, O 155

A9108223

Plaque avant / arrière V, O 155 Plaques avant pour BOITIERS COQUILLES types V et O. Pour boitier A940844.

Fourniture 1 plaque avant

A9108223

Plaque avant / arrière V, O 155
Produit ajouté à votre panier

rouge transparent
81,9x47,6x1mm
A9108486 Jeu de joints G 155

A9108486

Jeu de joints G 155 Joints d'étanchéité à placer dans la rainure du boitier et pour assurer l'étanchéité entre les bossages pour la fixation par vis.

Fourniture 1 joint plat pour boitier, 4 joints d´étanchéité pour vis

A9108486

Jeu de joints G 155
Produit ajouté à votre panier

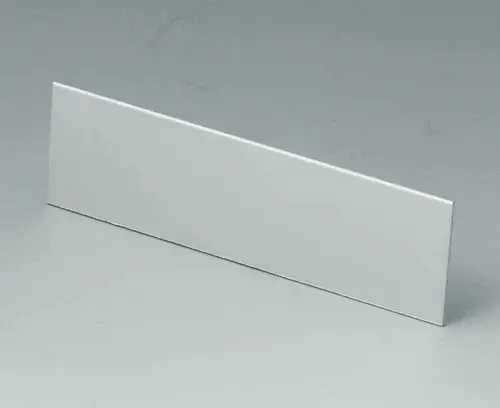

A9109111 Plaque avant / arrière V, O 155

A9109111

Plaque avant / arrière V, O 155 Plaques avant pour BOITIERS COQUILLES types V et O. Pour boitier A940833.

Fourniture 1 plaque avant

A9109111

Plaque avant / arrière V, O 155
Produit ajouté à votre panier

anodisé mat
81,9x23,6x1mm

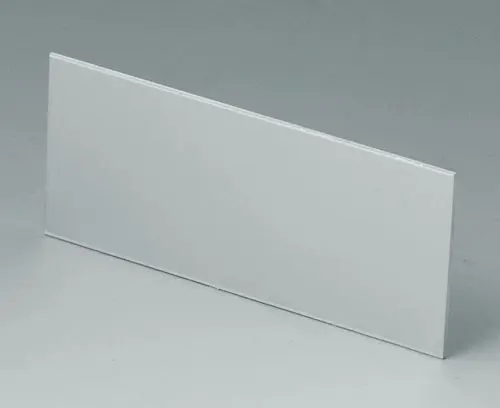

A9109121 Plaque avant / arrière V, O 155

A9109121

Plaque avant / arrière V, O 155 Plaques avant pour BOITIERS COQUILLES types V et O. Pour boitier A940834.

Fourniture 1 plaque avant

A9109121

Plaque avant / arrière V, O 155
Produit ajouté à votre panier

anodisé mat
81,9x35,6x1mm
A9109221 Plaque avant / arrière V, O 155

A9109221

Plaque avant / arrière V, O 155 Plaques avant pour BOITIERS COQUILLES types V et O. Pour boitier A940844.

Fourniture 1 plaque avant

A9109221

Plaque avant / arrière V, O 155
Produit ajouté à votre panier

anodisé mat
81,9x47,6x1mm

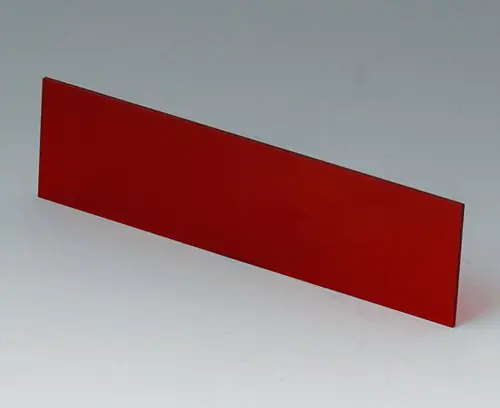

A9113113 Plaque avant / arrière V, O 190

A9113113

Plaque avant / arrière V, O 190 Plaques avant pour BOITIERS COQUILLES types V et O. Pour boitier A941333.

Fourniture 1 plaque avant

A9113113

Plaque avant / arrière V, O 190
Produit ajouté à votre panier

rouge transparent
124,2x33,6x1,5mm

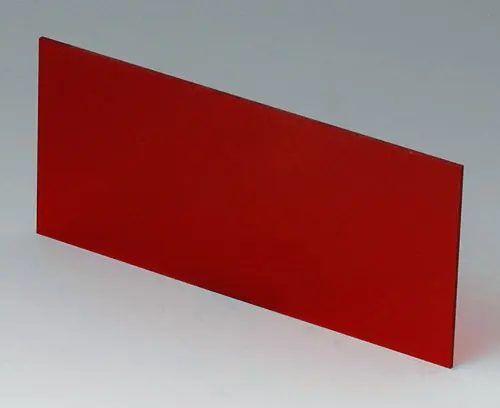

A9113123 Plaque avant / arrière V, O 190

A9113123

Plaque avant / arrière V, O 190 Plaques avant pour BOITIERS COQUILLES types V et O. Pour boitier A941334.

Fourniture 1 plaque avant

A9113123

Plaque avant / arrière V, O 190
Produit ajouté à votre panier

rouge transparent
124,2x56,6x1,5mm

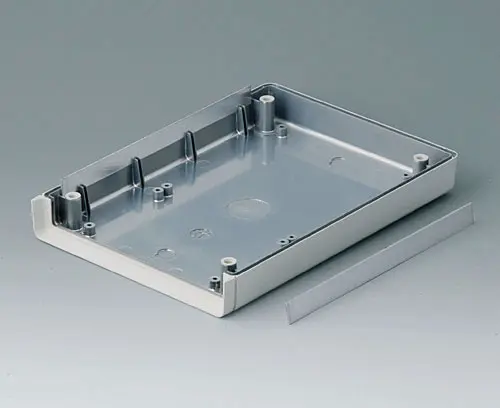

A9113150 Bandes de contact V, O, G 190

A9113150

Bandes de contact V, O, G 190 Pour établir un contact entre la partie supérieure et le socle pour boitiers métallisés (2 bandes par boitîer).

Fourniture 1 bande de contact

A9113150

Bandes de contact V, O, G 190
Produit ajouté à votre panier
A9113223 Plaque avant / arrière V, O 190

A9113223

Plaque avant / arrière V, O 190 Plaques avant pour BOITIERS COQUILLES types V et O. Pour boitier A941344.

Fourniture 1 plaque avant

A9113223

Plaque avant / arrière V, O 190
Produit ajouté à votre panier

rouge transparent
124,2x79,6x1,5mm

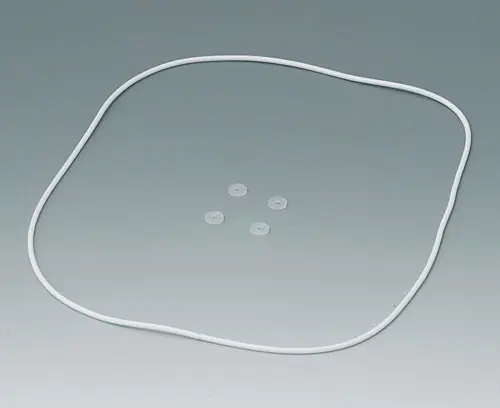

A9113630 Jeu de joints G 190

A9113630

Jeu de joints G 190 Joints d'étanchéité à placer dans la rainure du boitier et pour assurer l'étanchéité entre les bossages pour la fixation par vis.

Fourniture 1 joint plat pour boitier, 4 joints d'étanchéité pour vis

A9113630

Jeu de joints G 190
Produit ajouté à votre panier

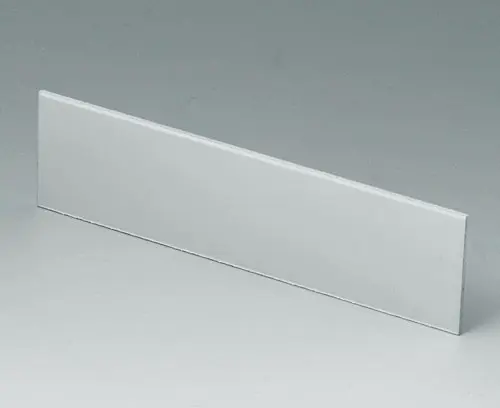

A9114111 Plaque avant / arrière V, O 190

A9114111

Plaque avant / arrière V, O 190 Plaques avant pour BOITIERS COQUILLES types V et O. Pour boitier A941333.

Fourniture 1 plaque avant

A9114111

Plaque avant / arrière V, O 190
Produit ajouté à votre panier

anodisé mat
124,2x33,6x1,5mm

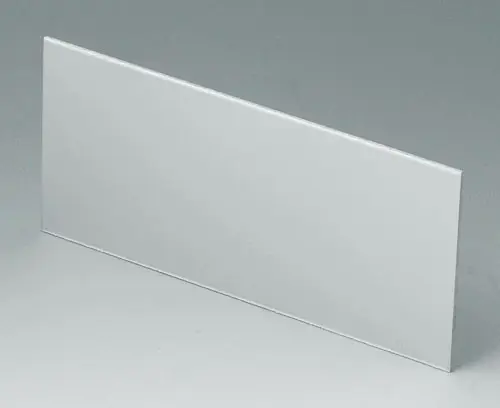

A9114121 Plaque avant / arrière V, O 190

A9114121

Plaque avant / arrière V, O 190 Plaques avant pour BOITIERS COQUILLES types V et O. Pour boitier A941334.

Fourniture 1 plaque avant

A9114121

Plaque avant / arrière V, O 190
Produit ajouté à votre panier

anodisé mat
124,2x56,6x1,5mm

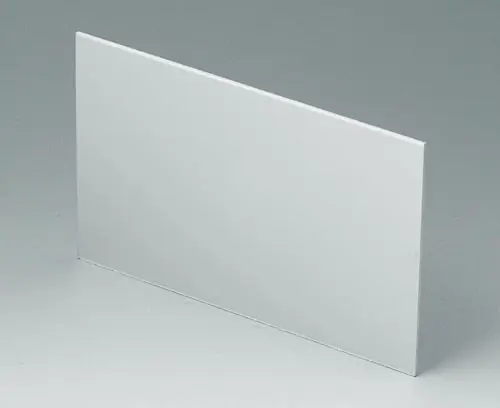

A9114221 Plaque avant / arrière V, O 190

A9114221

Plaque avant / arrière V, O 190 Plaques avant pour BOITIERS COQUILLES types V et O. Pour boitier A941344.

Fourniture 1 plaque avant

A9114221

Plaque avant / arrière V, O 190
Produit ajouté à votre panier

anodisé mat
124,2x79,6x1,5mm
A9160003 Raccords de pile, 1 x 9 V (PP3)

A9160003

Raccords de pile, 1 x 9 V (PP3) Version : sortie de câble sur le côté. Longueur de câble env. 100 mm. Diamètre du contact = 5,7/5,3 mm.
Utilisation : pour pile plate 9 V (PP3).

Fourniture 1 contact à fiches

A9160003

Raccords de pile, 1 x 9 V (PP3)
Produit ajouté à votre panier

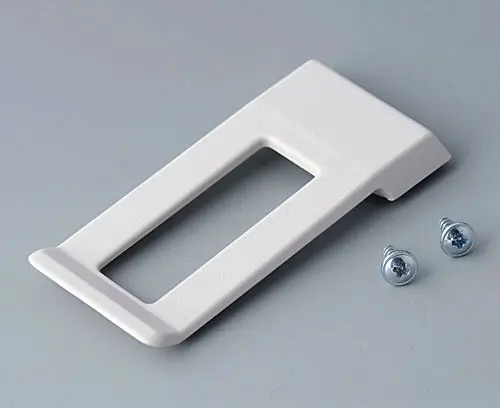

A9172107 Clip de poche

A9172107

Clip de poche Clip de poche universel. Perçage pour la fixation: espacement entre les trous de perçage 20 mm, diamètre 4,2 mm.
Utilisable pour DATEC-POCKET-BOX L/M/S (fixation déjà considérée), BOITIER COQUILLES 85 et 110, BOITIERS PLATS N 100.

Fourniture 1 clip de poche, jeu de montage

A9172107

Clip de poche
Produit ajouté à votre panier

gris blanc RAL 9002
62x30mm

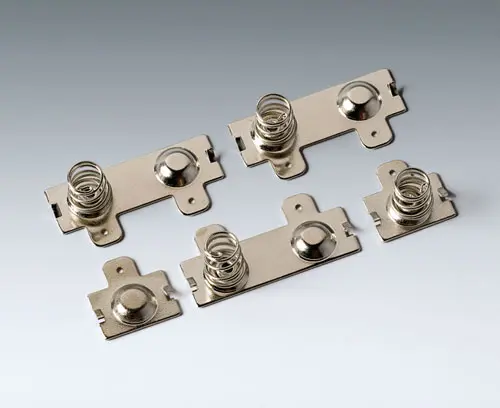

A9190013 Ressorts de contact, 4 x AA

A9190013

Ressorts de contact, 4 x AA Pour contacter les piles. Correspondent à la norme DIN EN 60601. Ce modèle empêche d'introduire les piles dans le mauvais sens et exclut tout court-circuit!

Fourniture 1 contacts double droit, 2 contact double gauche, 1 contact simple plus, 1 contact simple moins

A9190013

Ressorts de contact, 4 x AA
Produit ajouté à votre panier

nickelé
A9190014 Ressorts de contact, 2 x AA

A9190014

Ressorts de contact, 2 x AA Pour contacter les piles. Correspondent à la norme DIN EN 60601. Ce modèle empêche d'introduire les piles dans le mauvais sens et exclut tout court-circuit!

Fourniture 1 contact double gauche, 1 contact simple plus, 1 contact simple moins

A9190014

Ressorts de contact, 2 x AA
Produit ajouté à votre panier

nickelé

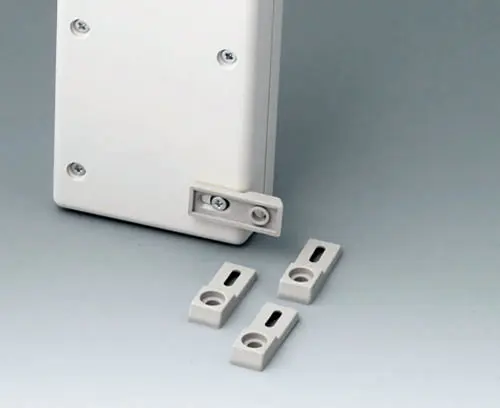

A9204108 Pattes de fixation

A9204108

Pattes de fixation Support mural extérieur pour Boitiers Coquilles 110, 155 et 190. Fixation au boitier par vis spéciales pour boitier.

Fourniture 4 pattes de fixation

A9204108

Pattes de fixation
Produit ajouté à votre panier

gris silex RAL 7032
A9207150 Pieds anti-glissant 6,5 x 2 mm

A9207150

Pieds anti-glissant 6,5 x 2 mm Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.

Fourniture 2 pieds en caoutchouc

A9207150

Pieds anti-glissant 6,5 x 2 mm
Produit ajouté à votre panier
transparent

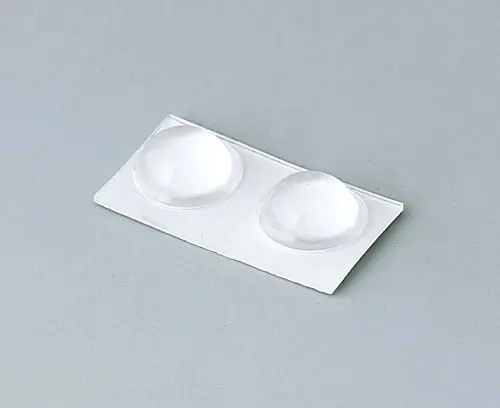

A9210290 Pieds anti-glissant 9,5 x 3,8 mm

A9210290

Pieds anti-glissant 9,5 x 3,8 mm Pieds en caoutchouc avec pellicule auto-adhésive facilitent une position sécure.

Fourniture 2 pieds en caoutchouc

A9210290

Pieds anti-glissant 9,5 x 3,8 mm
Produit ajouté à votre panier
transparent

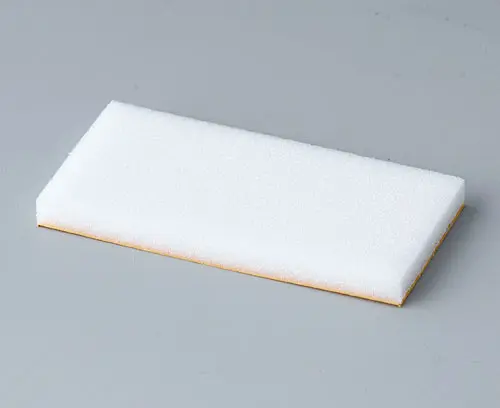

A9250250 Pièce de maintien

A9250250

Pièce de maintien Cette pièce en PE cellulaire avec une surface auto-adhésive est utilisée pour bien tenir en place les piles rondes R6 et les piles plates 9 V dans leur logement.
Utilisable pour DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, BOITIERS LUX 150 et 190, BOITIERS COQUILLES vers. III et IV, BOITIERS POUR APP. DE MESURE N.

Fourniture 1 pièce de maintien

A9250250

Pièce de maintien
Produit ajouté à votre panier

50x25x4mm

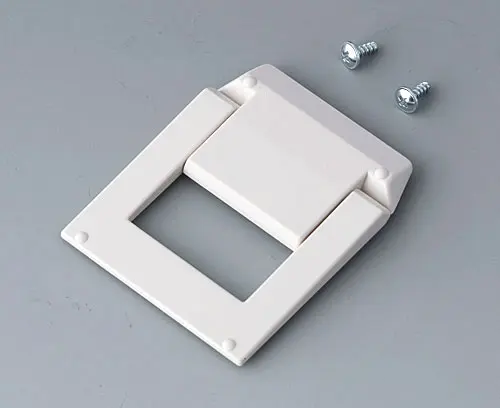

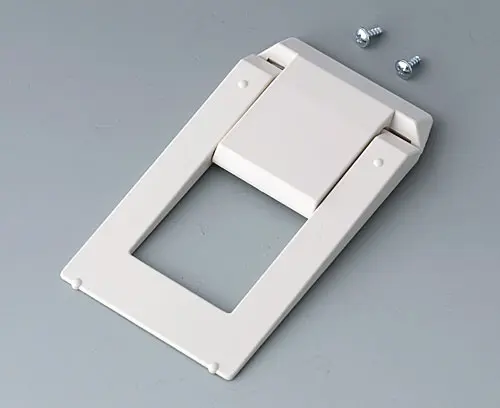

A9250807 Étrier basculable

A9250807

Étrier basculable Forme ergonomique, avantageuse poue la lecture des instruments, longueur de côté 81 mm (cotes d'espacement des perçages 20 mm, 2 x diamètre = 4,2 mm). On conseille des pieds anti-glissants.

Fourniture 1 étrier, jeu de montage

A9250807

Étrier basculable
Produit ajouté à votre panier

gris blanc RAL 9002
A9250817 Étrier basculable

A9250817

Étrier basculable Forme ergonomique, avantageuse poue la lecture des instruments, longueur de côté 43 mm (cotes d'espacement des perçages 20 mm, 2 x diamètre = 4,2 mm). On conseille des pieds anti-glissants.

Fourniture 1 étrier, jeu de montage

A9250817

Étrier basculable
Produit ajouté à votre panier

gris blanc RAL 9002
A9325018 Support de montage sur poteau/tube

A9325018

Support de montage sur poteau/tube

Permet un montage fiable et sécurisé de vos boitiers IP sur poteaux, mâts et tubes à l'aide de serre-câbles ou de colliers de serrage en acier inoxydable. Compatible avec des diamètres dès 30 mm, ce support se fixe à l’arrière du boitier (nécessite quatre perçages). Conception en matériau résistant aux UV pour une durabilité accrue en milieu extérieur.

Note :
En raison de la diversité des installations (environnement, exigences d’étanchéité, dimensions de boitier, diamètre de mât, etc.), la visserie et les accessoires de fixation ne sont pas inclus avec le support. Sur demande, nous pouvons vous proposer des solutions spécifiquement adaptées à votre application.

Fourniture 1 support de montage sur poteau/tube

A9325018

Support de montage sur poteau/tube
Produit ajouté à votre panier

gris anthracite RAL 7016
100x100x20mm
B1350048 Jeu de support mural

B1350048

Jeu de support mural Construction en deux parties. Pour l'avoir, on visse l'adaptateur avec la partie inférieure. Des sacs préformés rendent possible d'encliqueter chaque boitier rapide et certain sur le support mural.

Fourniture 1 support murale, 1 adaptateur 50 x 100 mm, jeu de montage

B1350048

Jeu de support mural
Produit ajouté à votre panier

gris silex RAL 7032
B1360048 Jeu de support mural

B1360048

Jeu de support mural Construction en deux parties. Pour l'avoir, on visse l'adaptateur avec la partie inférieure. Des sacs préformés rendent possible d'encliqueter chaque boitier rapide et certain sur le support mural.

Fourniture 1 support murale, 1 adaptateur 58 x 124 mm, jeu de montage

B1360048

Jeu de support mural
Produit ajouté à votre panier

gris silex RAL 7032

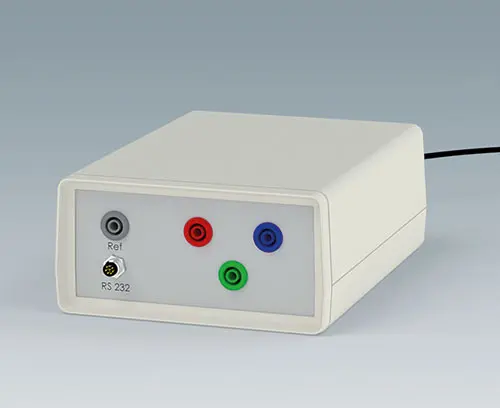

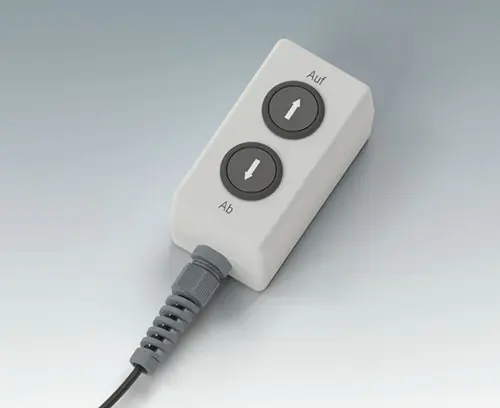

Options de personnalisation pour Boitier Coquilles

De quoi avez-vous besoin pour réaliser un produit entièrement personnalisé ? Si vous le souhaitez, nous vous fournissons les boitiers et boutons prêts à l’encastrement, toutes modifications et finitions demandées comprises.
