Meditec

Cajas plásticas de gran formato

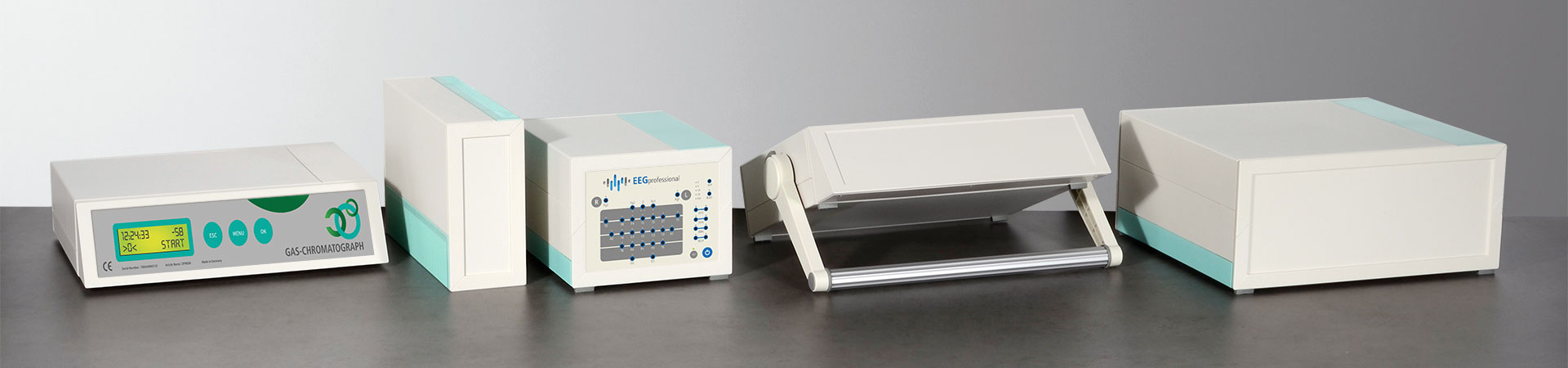

La familia de cajas MEDITEC se caracterizan por su diseño moderno, con estilo y funcional, ideal para el alojamiento de equipamientos electrónicos contemporáneos de alta calidad.

  • Diseño elegante y funcional.
  • Uso versátil para aplicaciones móviles, de pared y de sobremesa.

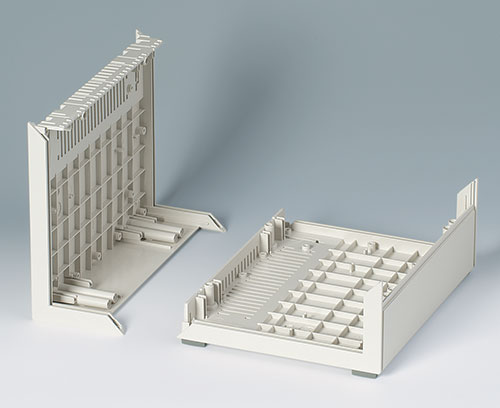

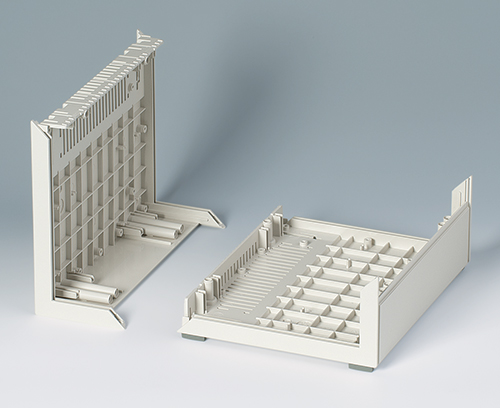

  • Construcción robusta gracias a la trama de nervios.
  • Fácil de ensamblar.

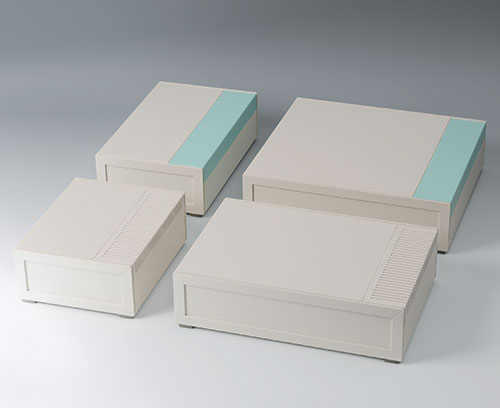

  • 4 tamaños, armonizados con los formatos de Eurocard simple, doble y alargado.

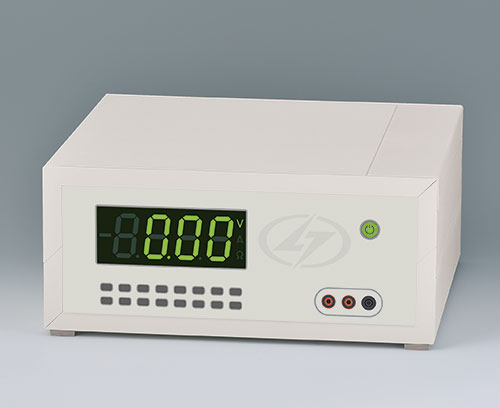

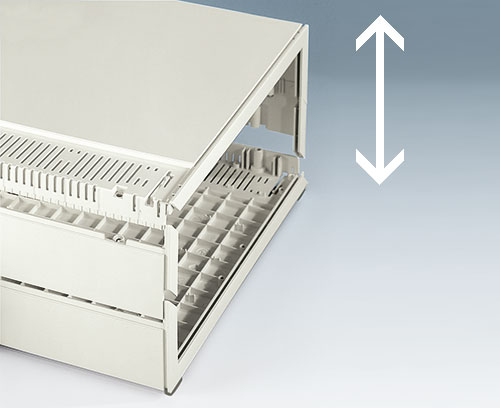

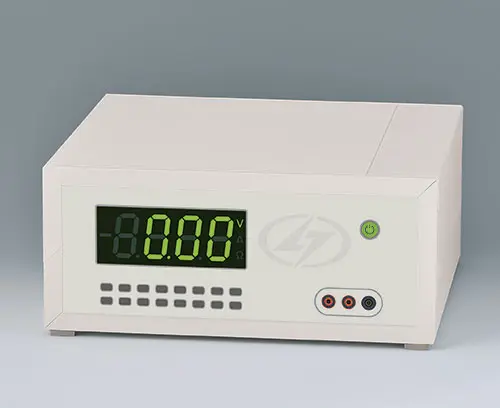

  • 2 alturas estándar; escalable mediante paneles laterales.

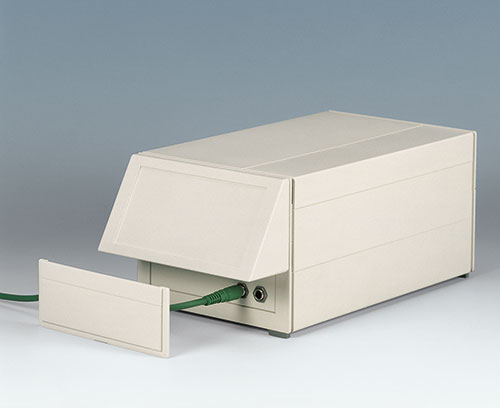

  • Frontal inclinado de forma ergonómica; si también se utiliza un panel lateral, pida la pieza intermedia para cerrar la abertura bajo el panel de control de forma óptima.

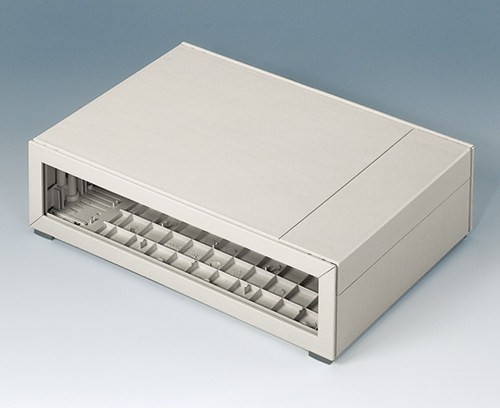

  • Paneles frontales y posteriores de plástico con la misma calidad de superficie, fáciles de mecanizar.

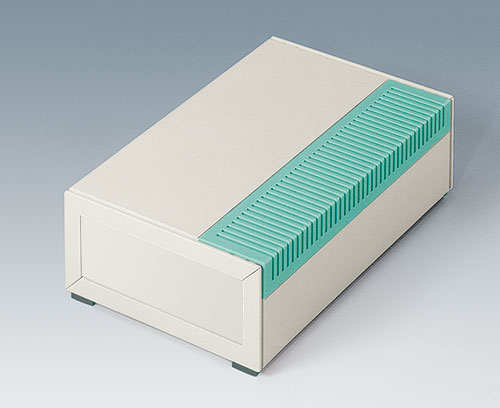

  • Protecciones correderas con o sin ventilación, en el color de la caja o color verde laguna, para esconder los tornillos de fijación; otras opciones de color bajo petición.
  • Incluye 4 pies antideslizantes atornillables.

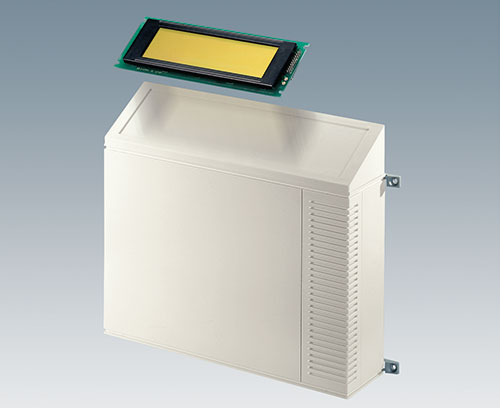

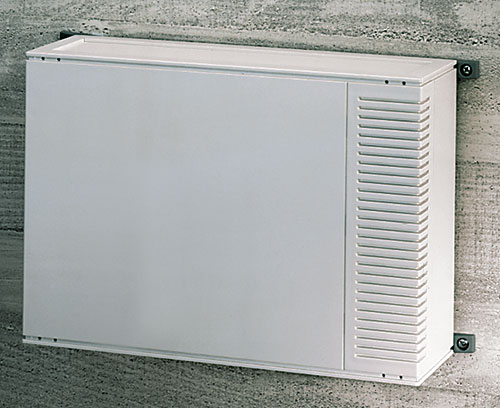

  • Orejetas de fijación para montaje en la pared opcionales.

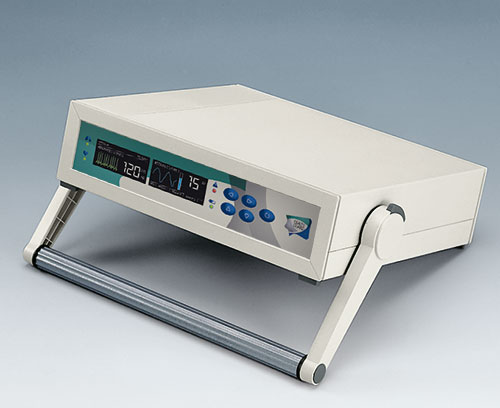

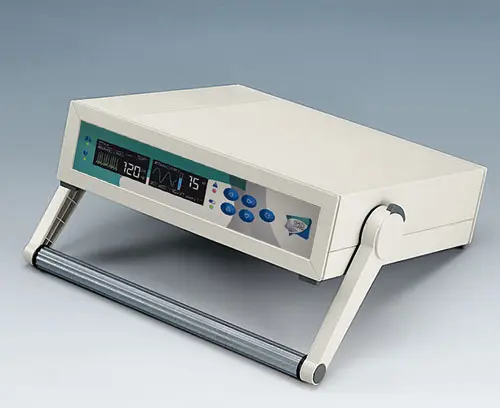

  • Modelos con asa; para aplicaciones portátiles, en caso necesario, el ajuste mecánico permite al usuario posicionarlo en el ángulo adecuado, en intervalos de 30°.

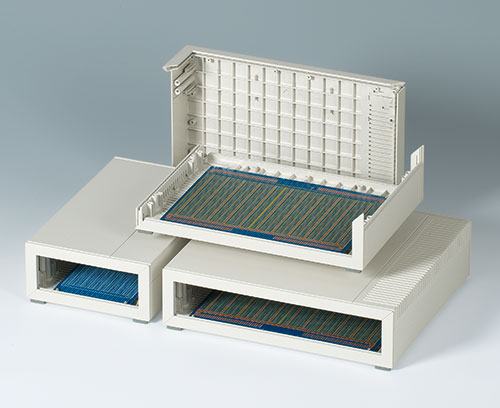

  • Elementos de fijación interna para PCBs y otros componentes.
  • Cabezales de fijación para placas de circuitos y piezas de montaje.
Crear PDF

Application Fields

Tecnologías de medicina y laboratorio, salud, control de procesos, tecnologías de medición y regulación, periféricos informáticos, módems e interfaces, tecnologías de comunicación y redes, recopilación de datos, ecc.

Seleccione la versión, el tamaño o los tamaños que desee o haga clic en el botón “Seleccionar todos los productos” al final de la lista de productos.

A9199008 Set of screws

A9199008

Set of screws Screw kit for mounting PCBs. Diameter 2.5 x 6 mm, type PZ1.

Supply 4 screws

A9199008

Set of screws
Producto añadido a su lista
B2030007 Side panels 220, without holes

B2030007

Side panels 220, without holes Side panels without hole for 50 mm additional height. Suitable for Meditec D220/E220.

Supply 2 side panels, set of screws

B2030007

Side panels 220, without holes
Producto añadido a su lista

off-white RAL 9002
B2030107 Side panels 220, with holes for handle

B2030107

Side panels 220, with holes for handle Side panels with hole for 50 mm additional height. Suitable for Meditec D220/E220.

Supply 2 side panels, set of screws

B2030107

Side panels 220, with holes for handle
Producto añadido a su lista

off-white RAL 9002
B2031007 Side panels 160, without holes

B2031007

Side panels 160, without holes Side panels without hole for 50 mm additional height. Suitable for Meditec D160/E160.

Supply 2 side panel, set of screws

B2031007

Side panels 160, without holes
Producto añadido a su lista

off-white RAL 9002
B2031107 Side panels 160, with holes for handle

B2031107

Side panels 160, with holes for handle Side panels with hole for 50 mm additional height. Suitable for Meditec D160/E160.

Supply 2 side panel, set of screws

B2031107

Side panels 160, with holes for handle
Producto añadido a su lista

off-white RAL 9002
B2116007 Sloping control panel E

B2116007

Sloping control panel E Ergonomically sloped operation front. 2-part construction for easy access of components. Recessed area for membrane keyboards. Reading angle wall: 60°, desk top 30°.

Version E (for MEDITEC E160 or E220)

Supply 1 angle, 1 cover, assembly kit

B2116007

Sloping control panel E
Producto añadido a su lista

off-white RAL 9002
B2116307 Front / rear panel E, flat

B2116307

Front / rear panel E, flat For case without side panels.

Supply 1 front panel

B2116307

Front / rear panel E, flat
Producto añadido a su lista

off-white RAL 9002
141,6x55,6x3mm
B2116407 Front / rear panel Z1

B2116407

Front / rear panel Z1 For cases with 1 side panel per side.

Supply 1 front panel Z1

B2116407

Front / rear panel Z1
Producto añadido a su lista

off-white RAL 9002
141,6x105,6x3mm
B2116507 Handle bar E

B2116507

Handle bar E For canting and carrying the unit. To be assembled from the outside. Strong ratchet with 30° indexing. For combination with side panel with hole for handle.

Supply 2 side arms, 1 al-profile, antislipping device, lid, assembly kit

B2116507

Handle bar E
Producto añadido a su lista

off-white RAL 9002
B2116707 Infill panel E

B2116707

Infill panel E When using the MEDITEC-cases with 1 intermediate part each right and left hand (case height = 124 mm) and operating front. The front cover locks the access to the case's inside; usable on top of or under the operaring front alternatively.

Version E

Supply 1 front cover (for locking)

B2116707

Infill panel E
Producto añadido a su lista

off-white RAL 9002
142x55x5mm
B2129007 Sloping control panel D

B2129007

Sloping control panel D Ergonomically sloped operation front. 2-part construction for easy access of components. Recessed area for membrane keyboards. Reading angle wall: 60°, desk top 30°.

Version D (for MEDITEC D160 or D220)

Supply 1 angle, 1 cover, assembly kit

B2129007

Sloping control panel D
Producto añadido a su lista

off-white RAL 9002
B2129307 Front / rear panel D, flat

B2129307

Front / rear panel D, flat For case without side panels.

Supply 1 front panel

B2129307

Front / rear panel D, flat
Producto añadido a su lista

off-white RAL 9002
271,6x55,6x3mm
B2129407 Front / rear panel Z1

B2129407

Front / rear panel Z1 For cases with 1 side panel per side.

Supply 1 front panel Z1

B2129407

Front / rear panel Z1
Producto añadido a su lista

off-white RAL 9002
271,6x105,6x3mm
B2129507 Handle bar D

B2129507

Handle bar D For canting and carrying the unit. To be assembled from the outside. Strong ratchet with 30° indexing. For combination with side panel with hole for handle.

Supply 2 side arms, 1 Al-profile, antislipping device, lid, assembly kit

B2129507

Handle bar D
Producto añadido a su lista

off-white RAL 9002
B2129707 Infill panel D

B2129707

Infill panel D When using the MEDITEC-cases with 1 intermediate part each right and left hand (case height = 124 mm) and operating front. The front cover locks the access to the case's inside; usable on top of or under the operaring front alternatively.

Version D

Supply 1 front cover (for locking)

B2129707

Infill panel D
Producto añadido a su lista

off-white RAL 9002
272x55x5mm
B2133012 Wall mounting brackets

B2133012

Wall mounting brackets Wall mounting brackets for simple external wall assembly.

Supply 4 Wall mounting brackets, screws

B2133012

Wall mounting brackets
Producto añadido a su lista

volcano
B2134012 Stacking elements

B2134012

Stacking elements Stacking elements for secure sandwiching several devices. Screwless fixing in pre-shaped receivers.

Supply 4 stacking elements

B2134012

Stacking elements
Producto añadido a su lista

volcano
B2135017 Connectors

B2135017

Connectors For secure connection of 2 side panels. Screwless assembly, simply pin and lock.

Supply 4 connectors

B2135017

Connectors
Producto añadido a su lista

off-white RAL 9002

Opciones de productos para Meditec

¿Qué necesita en su producto personalizado? En caso necesario, le suministramos las cajas y botones giratorios listas para el montaje con todas las modificaciones y acabados precisos.
