Compatibilidad electromagnética

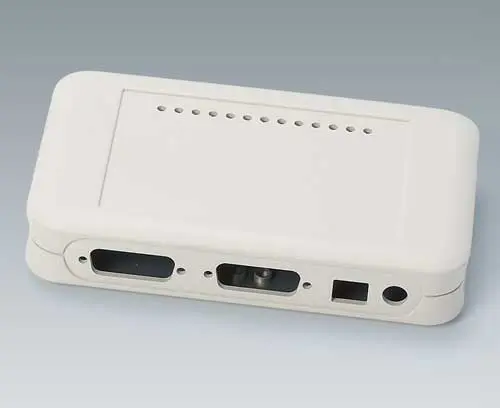

Compatibilidad electromagnética: Caja con revestimiento de aluminio

Compatibilidad electromagnética

Seguro y fiable gracias a la compatibilidad electromagnética orientada a la práctica

Cuando se trata del tema de la compatibilidad electromagnética y la protección de sus sistemas electrónicos contra perturbaciones externas así como el aumento de las emisiones propias, siempre podrá contar con la competente ayuda de OKW Gehäusesysteme como socio.

Revestimiento de aluminio con compatibilidad electromagnética

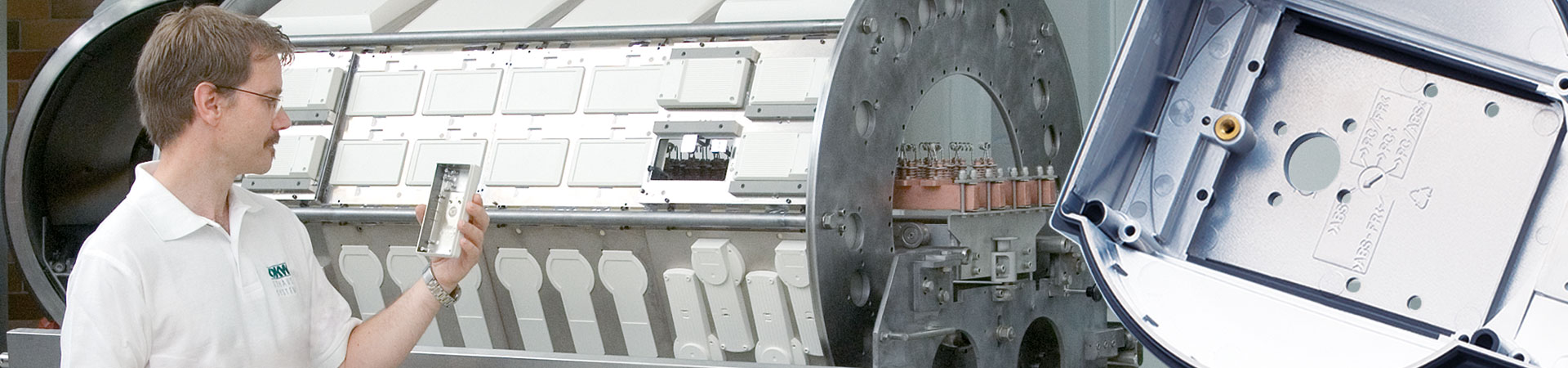

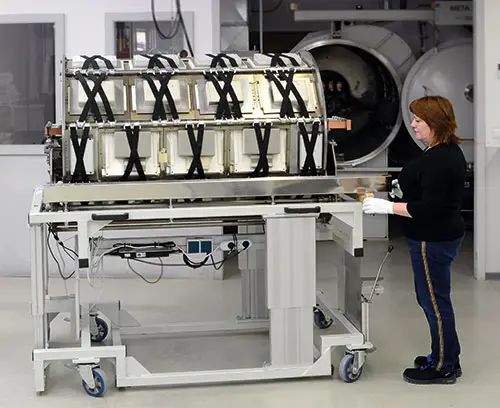

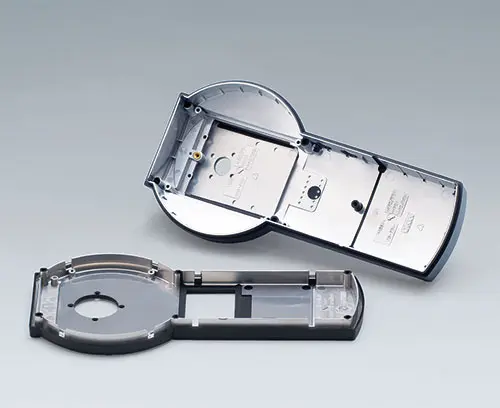

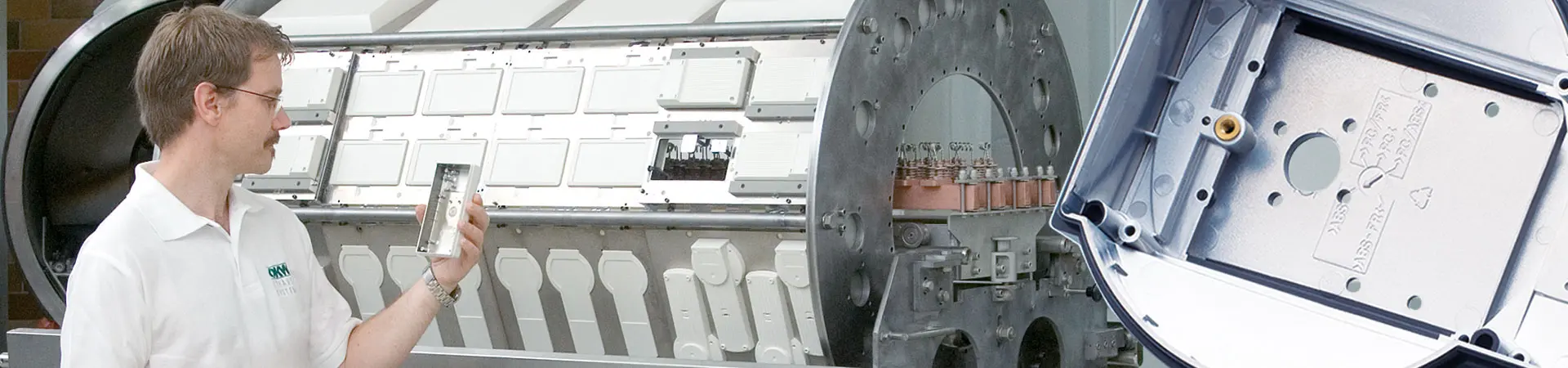

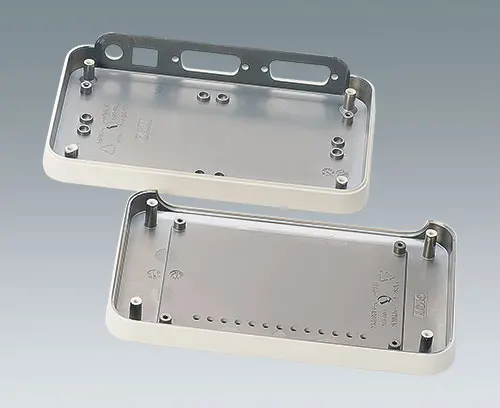

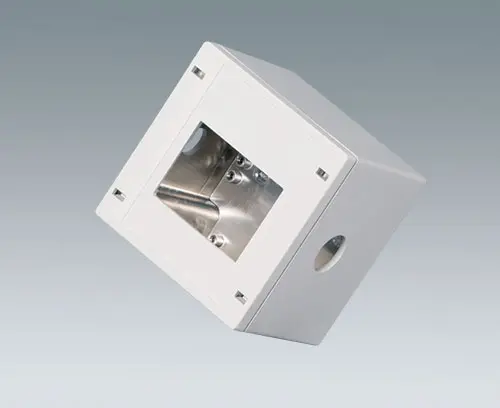

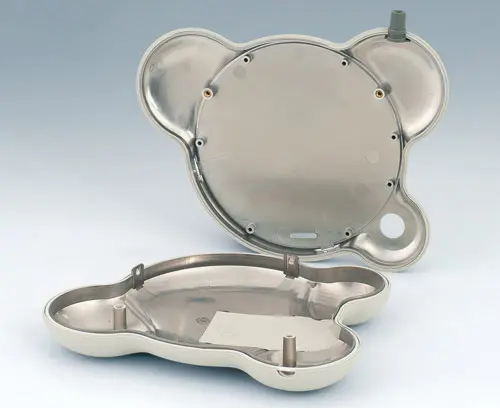

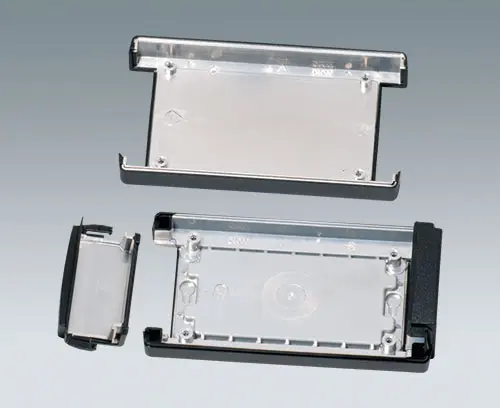

Gracias a la inversión en nuestras propias instalaciones de metalización al vacío podemos ofrecerle todo desde un proveedor integral. Para el blindaje de los componentes de plástico, que no ofrecen ninguna protección natural contra la radiación electromagnética, revestimos el interior de la caja con aluminio.

Revestimiento de aluminio

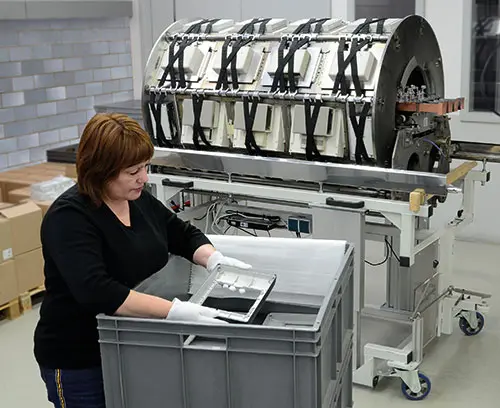

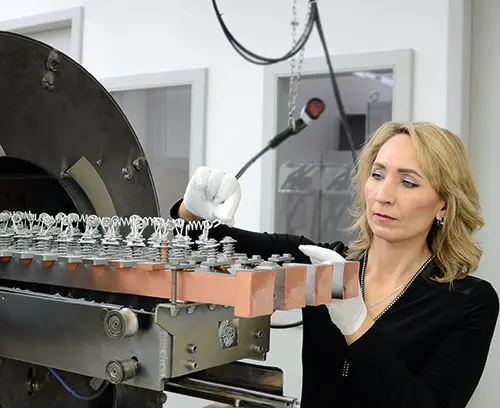

El revestimiento se produce con alto vacío. El aluminio, con un grado de pureza del 99,99 %, se vaporiza en un breve periodo de tiempo y se deposita sobre la superficie de plástico. El grosor de la capa es de 2,5 µm. El revestimiento de aluminio se caracteriza por su buena adhesión. Para aumentar el efecto de blindaje, están disponibles otros grosores de capa.

Certificado según UL 746C / ALVACOAT®*

Para los siguientes materiales se dispone de certificado UL 746C en los colores estándar de OKW:

  • Cycolac S157
  • Rotec ABS 1001 FR/E
  • Rotec ABS 3001
  • Terluran GP-22
  • Novodur P2H-AT
  • Lexan 141R (f2)
  • Durethan BKV15H2.0+
  • Luran KR2867 CWU
  • Romiloy ASA/PC 8170
Para obtener información actual, se puede consultar en www.ul.com & nbsp; el "directorio de certificaciones en línea" bajo el número de registro UL E257055.
Para descargar un certificado, véase menú informatión > download.

**ALVACOAT® es una marca registrada de OKW Gehäusesysteme GmbH e identifica los procesos empleados por OKW para revestir componentes de plástico fabricados a partir de materiales estándar certificados de acuerdo con la norma UL 746C.


Nota
La compatibilidad electromagnética y cajas de plástico

El material no conductivo utilizado en las cajas de plástico, como ABS, PC y PA, tiene ventajas en la protección frente a la corriente y el contacto en comparación con los componentes metálicos. Se comporta como un aislante. En dispositivos que provocan perturbaciones electromagnéticas o cuyo funcionamiento podría verse perjudicado por dichas perturbaciones, las cajas de plástico sin medidas especiales solo ofrecen una protección moderada. Con el fin de cumplir las actuales normas y directivas CE es preciso llevar a cabo diversas medidas. Por motivos de rentabilidad recomendamos el siguiente procedimiento:

  • Diseñar todo el sistema eléctrico y electrónico, incluida la distribución de las placas de circuitos, de modo que se cumplan los requisitos de compatibilidad electromagnética. Ello también incluye la reducción de las perturbaciones de la conductividad y la eliminación de las radiaciones de los cables.
  • Blindaje parcial de los componentes sensibles o de los emisores de perturbaciones.
  • Reducción de la radiación que penetra a través de los orificios.
  • Mejora del blindaje de las cajas.

Otras medidas de compatibilidad electromagnética

Casi todas las cajas están provistas de orificios y conexiones de cables que reducen el blindaje, así que es importante tener en cuenta las siguientes recomendaciones:

  • Prensoestopas
    Con el fin de mantener la categoría de protección y mejorar la radiación de los cables, se necesitan prensoestopas adecuadas.
  • Mejora del contacto

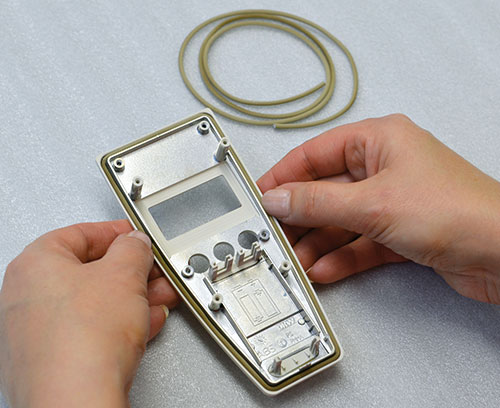

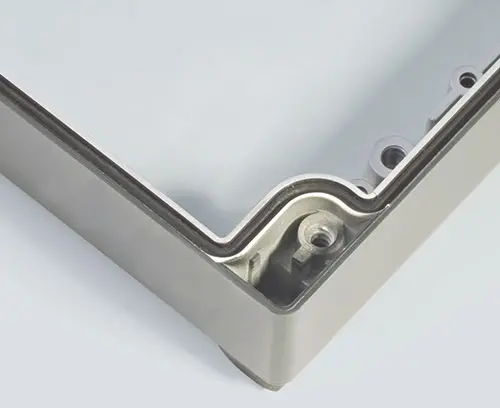

    Para nuestras cajas de plástico revestidas (dependiendo del tipo) ofrecemos juntas conductoras con partículas de cobre con un baño de plata.

Tenga en cuenta que el uso de accesorios externos puede influir, por ejemplo, la categoría de protección y puede producirse corrosión. Por esta razón, recomendamos consultar al proveedor antes de utilizar estos accesorios externos.

Revestimiento con otros materiales plástico petición.

  • Galería de imágenes
  • Video

Productos con compatibilidad electromagnética

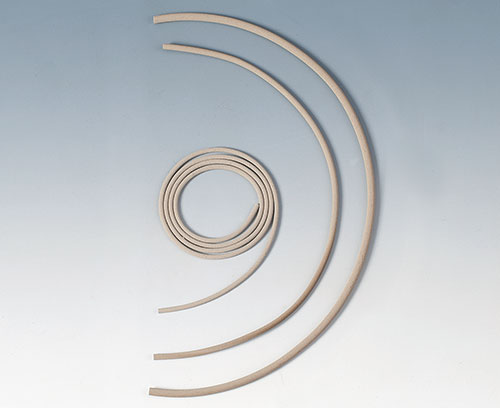

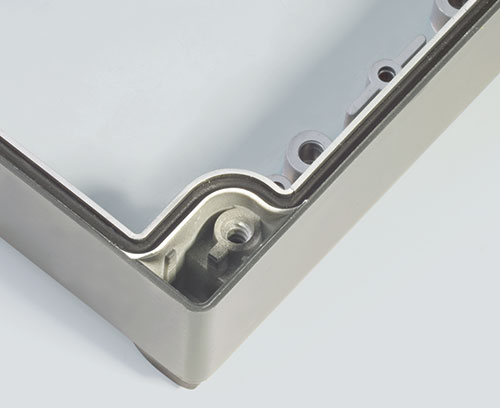

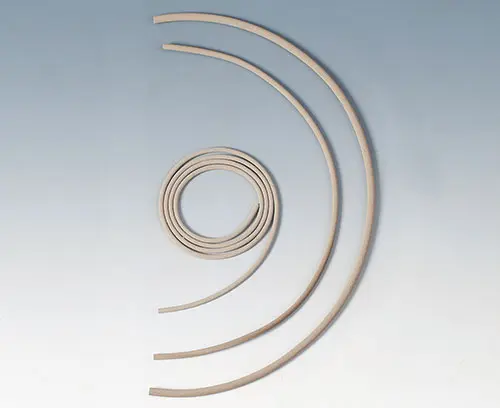

En caso necesario suministramos juntas conductoras en un diámetro de 1,5-3 mm de dimensiones personalizadas.

¡No dude en consultar!
