Accesorios para cajas
B6021031
DIN-MODULAR CASE TYPE A
Case and front frame are one single piece injection moulded. Rear frame as well as front and rear panels (accessory) are easily fitted by snap-on latches. With guide ridges for slide-in PCB mounting on 2 sides. Corresponding to DIN IEC 61554.
Supply1 case, 1 rear frame with snap-lock, fixing elements for switchboard installation
Plano 2D en PDF
Vista en 3D en PDF
Descarga 3D/2D
Descarga 3D/2D
Cree su ficha de datos en PDF para B6021031
Seleccione la información del producto para su ficha de datos.
Añadir a la cesta de la compra
Accessory to complete

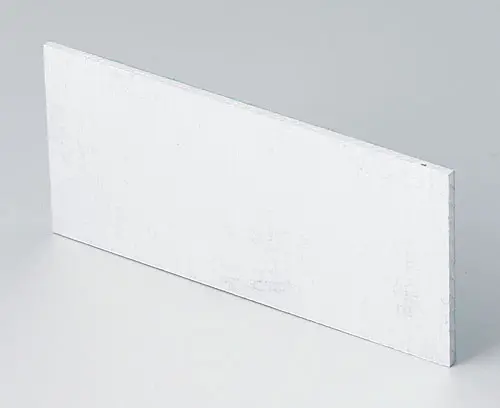

B6121111
Front panel
Front panel for DIN-MODULAR CASE 72 x 36.
Supply 1 front panel
B6121111
Front panelProducto añadido a su lista
matt anodised
67,7x31,6x1,5mm

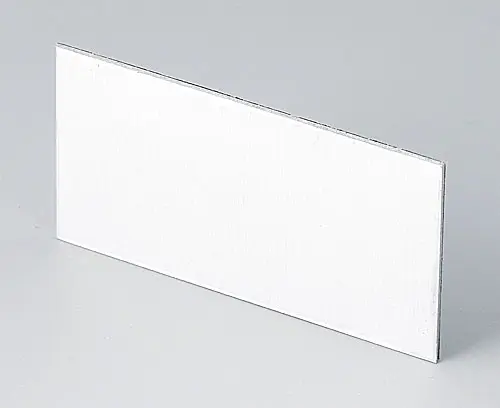

B6121112
Rear panel
Rear panel for DIN-MODULAR CASE 72 x 36.
Supply 1 rear panel
B6121112
Rear panelProducto añadido a su lista
matt anodised
57,6x28,6x1mm

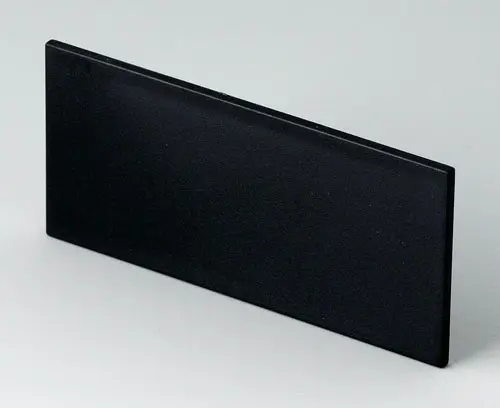

B6121221
Front panel
Front panel for DIN-MODULAR CASE 72 x 36.
Supply 1 front panel
B6121221
Front panelProducto añadido a su lista
black RAL 9005
67,8x31,7x2mm

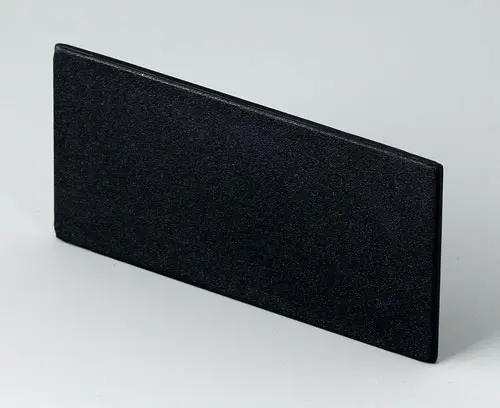

B6121222
Rear panel
Rear panel for DIN-MODULAR CASE 72 x 36.
Supply 1 rear panel
B6121222
Rear panelProducto añadido a su lista
black RAL 9005
57,6x28,7x1,5mm
B6121331
Front panel
Front panel for DIN-MODULAR CASE 72 x 36.
Supply 1 front panel
B6121331
Front panelProducto añadido a su lista
transparent
67,7x31,6x2mm

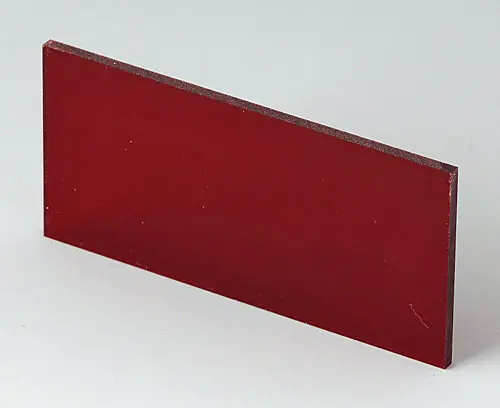

B6121341
Front panel
Front panel for DIN-MODULAR CASE 72 x 36.
Supply 1 front panel
B6121341
Front panelProducto añadido a su lista
red transparent
67,7x31,6x2mm
Customising options for B6021031
What else do you need to create your own personal product? We can supply our enclosures and tuning knobs fully modified to suit your electronic components and design requirements. Please advise for anything else we can do for you.
- Datos técnicos
-
Modelos 3D & Planos / Documentos
- Purchasing Data
Anchura
72 mm
Altura
36 mm
Profundidad
100 mm
Please take the dimensions from current parts. These are subject to material- and manufacturing-specific tolerances.
Drawings (Discrepancies depend on material-specific manufacturing tolerances, e.g. DIN ISO 20457)
- PDF-File (without registration) 157 KB
- AutoCAD DWG-File 296 KB
- AutoCAD DXF-File 886 KB
- 3D PDF (Acrobat Reader) (girar el producto 360°, mostrar u ocultar componentes y accesorios, etc.) 118 KB
Weight/1 part
53 g
Customs tariff number
(OKW product)
(OKW product)
39269097
Country of manufacture
Italia
Servicio de personalización: Podemos modificar nuestras cajas para satisfacer sus requisitos específicos. Le entregaremos sus cajas totalmente acabadas y listas para usar. Lo único que tiene que hacer es instalar su equipo en su interior. Vea las opciones de personalización para B6021031 y no olvide solicitar presupuesto.
