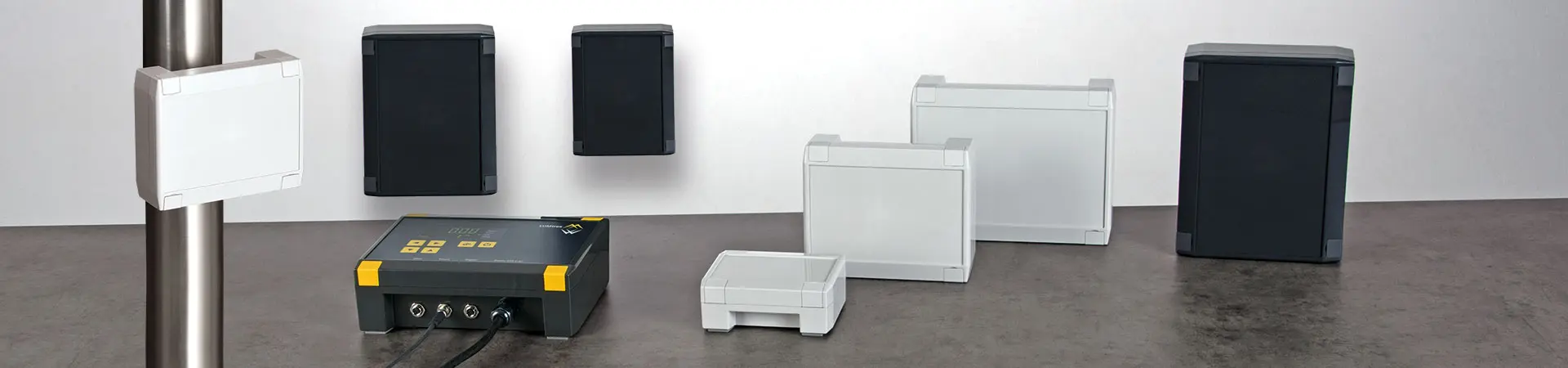

Solid-Box

Elegantes Gehäuse für industrielle Anwendungen in IP66/67

Robust, dicht und schick zugleich! Die neue Gehäusereihe SOLID-BOX bietet alle Voraussetzungen, welche eine moderne Elektro-/ Elektronikverpackung im industriellen Umfeld sowie im geschützten Außenbereich leisten muss.

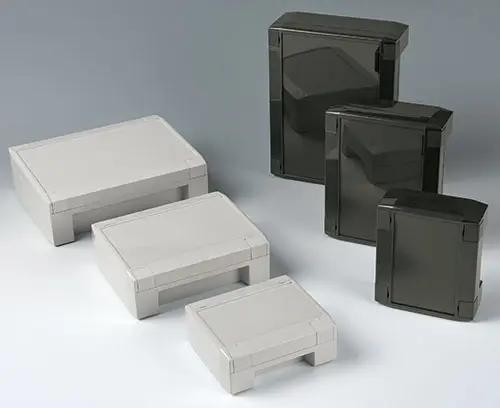

  • 3 Gehäusegrößen in 2 Standardfarben

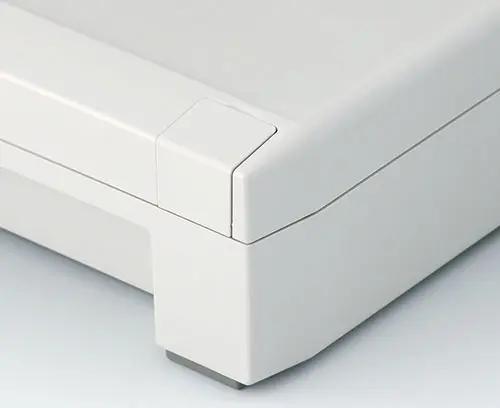

  • überzeugendes Design durch hochglanzpolierte Gehäuseoberfläche; außerdem konturbündige Design-Blenden für verdeckten Verschraubungsbereich

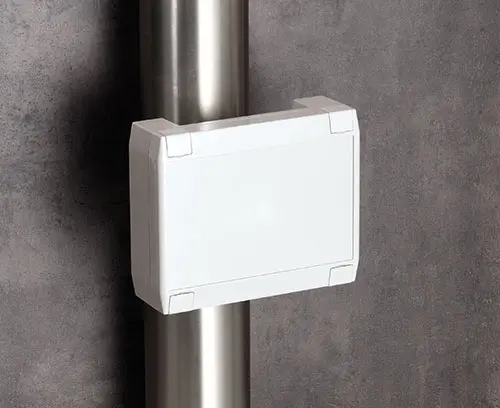

  • als Tisch- und Wandgehäuse einsetzbar

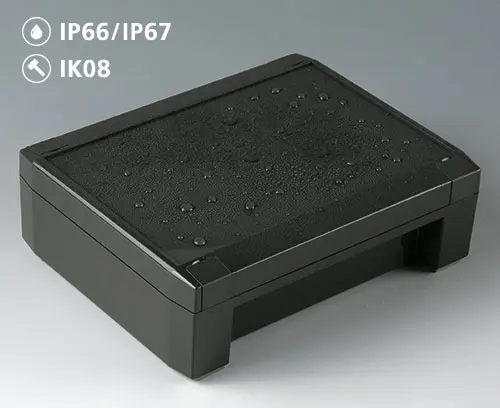

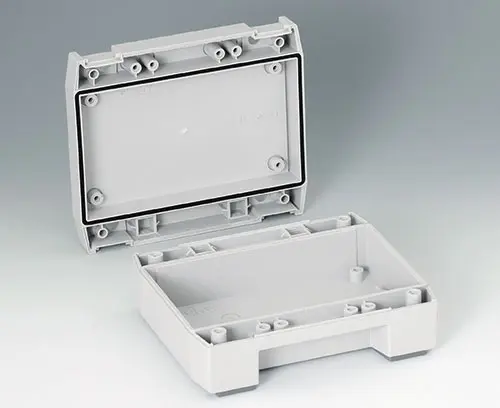

  • hohe Schutzart IP66/67 und Schlagschutz IK08 bieten auch in rauer Umgebung Sicherheit; die Dichtung ist bereits im Oberteil eingelegt
  • ausgezeichnetes, flammgeschütztes V0-Material ab 1,50 mm mit erhöhter Wärmeformbeständigkeit (Vicat/B 120 = 110 °C), chlor- und bromfreier Flammschutz

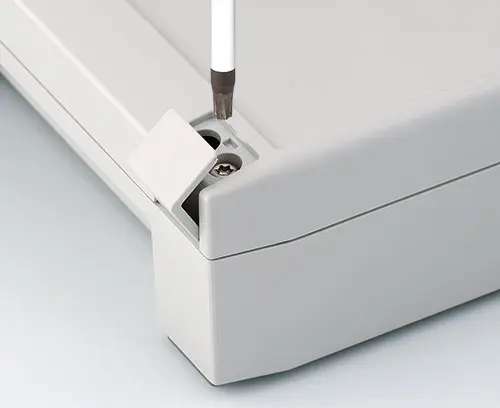

  • Gehäusemontage mit unverlierbaren, rostfreien Torx-Schrauben außerhalb des abgedichteten Innenraumes

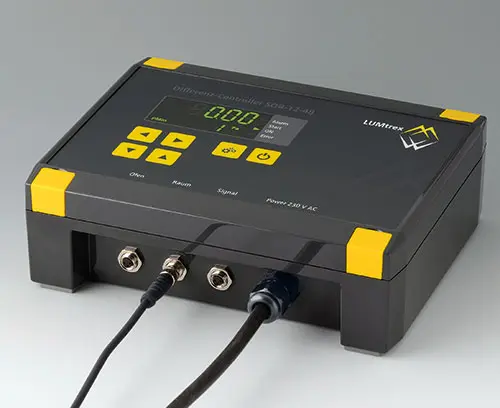

  • 2 zurückgesetzte Flächen im Unterteil für den Einbau und zum Schutz der Schnittstellen – einfach und nutzerfreundlich anzuschließen

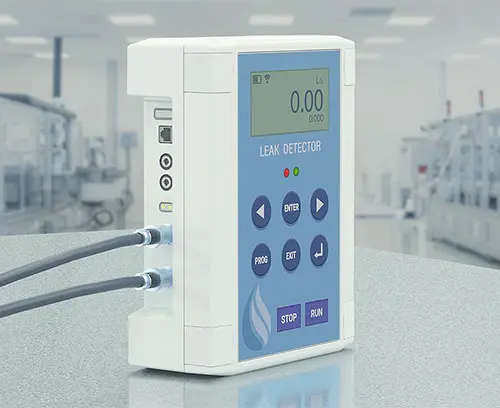

  • vertieft liegendes Bedienfeld zum Schutz von Folientastaturen

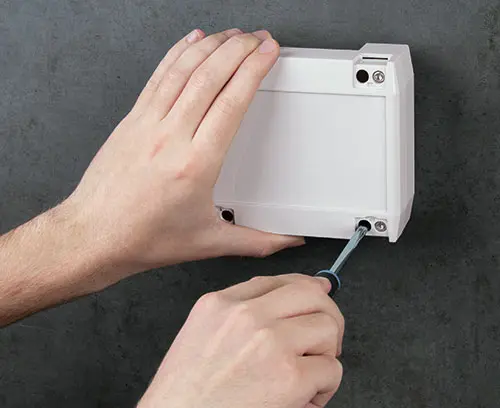

  • direkte, verdeckte Wandmontage unterhalb der Design-Blenden möglich

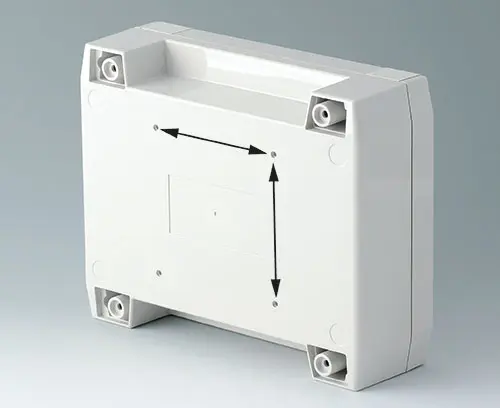

  • vorgeformte Aufnahmen für den Einsatz von Halterungen nach VESA-Standard 75x75 / 100x100 bei den Größen 145 und 175

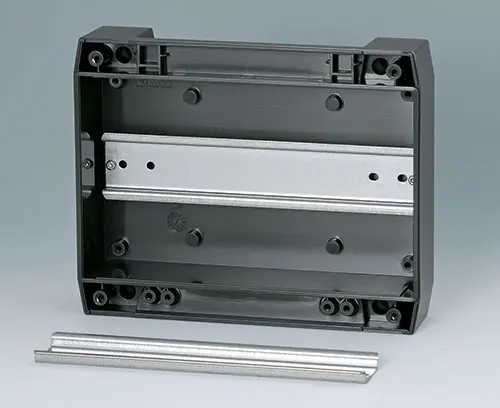

  • integrierte Befestigungsdome für Platinen, DIN-Schienen und Montageplatten

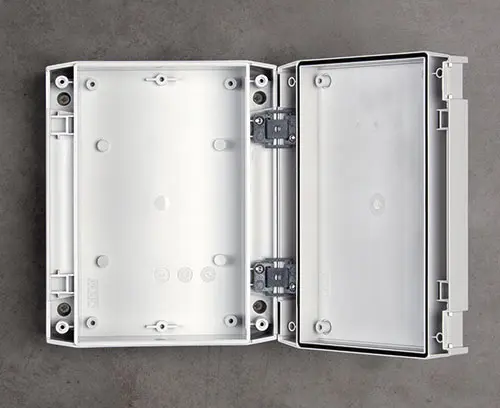

  • optionales Scharnier-Set zur „Deckelsicherung“ als Zubehör, vorteilhaft bei Service- und Wartungsarbeiten

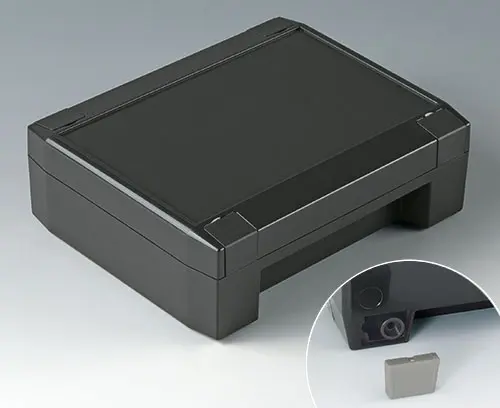

  • Gehäusefüße (Zubehör) sorgen für sicheren Stand bei Tischanwendungen

Sondermaterial

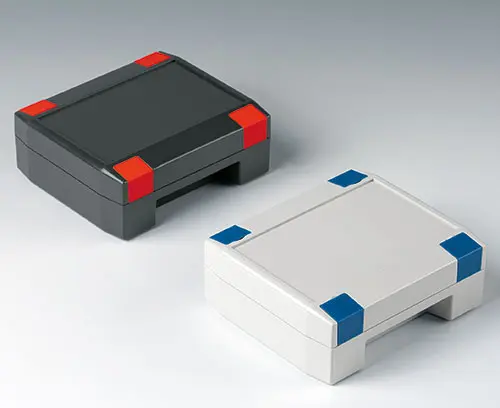

Viele unserer Gehäuse können wir auf Anfrage auch in Sonderfarben fertigen. Für die gewünschte Farbe lassen wir Naturmaterial in hoher Wiedergabequalität extrudiert einfärben. Möglich wäre z.B. bei der neuen SOLID-BOX die Spritzguss-Fertigung der Design-Blenden in einer anderen Farbe zur Codierung der Funktion oder Geräteserie sowie in Ihrer Firmenfarbe (Mindestmenge und Machbarkeit auf Anfrage).

Designer-Statement

„Eine SOLID-BOX hält, was ihr Name verspricht. In diesem Gehäuse, dicht und besonders schlagfest, können Ihre Komponenten selbst in unwirtlichem Umfeld stabil und sicher platziert werden, ohne sichtbare Verschraubungen oder Befestigungen. Und doch gibt die Gestaltung der Gehäuse der robusten Konstruktion eine elegante Leichtigkeit. Die an den Längsseiten umlaufenden, leicht abfallenden Facetten, das Spiel von Licht und Schatten unterstreichen die Qualität des Produktes.“
Martin Nußberger, polyform Industrie Design

  • Video
  • Anwendungsbeispiele

Anwendungsbereiche

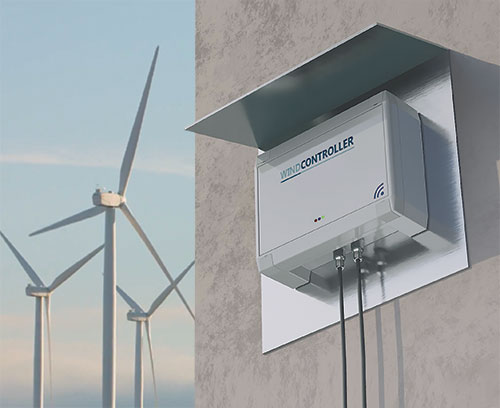

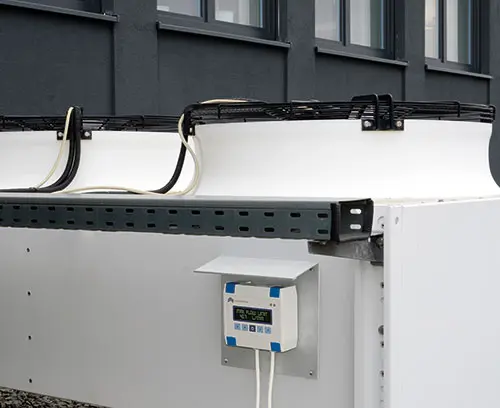

Prädestiniert für hochwertige Elektro- und Elektronikanwendungen im Innen- und geschützten Außenbereich.

  • Maschinen- und Anlagenbau
  • Heizungs-, Klima- und Lüftungstechnik
  • IoT/IIoT
  • Smart-Factory / Industrie 4.0
  • Gateways
  • Datenlogger
  • Informations- und Kommunikationstechnologie (IKT)
  • Elektroinstallation
  • Mess- und Regeltechnik

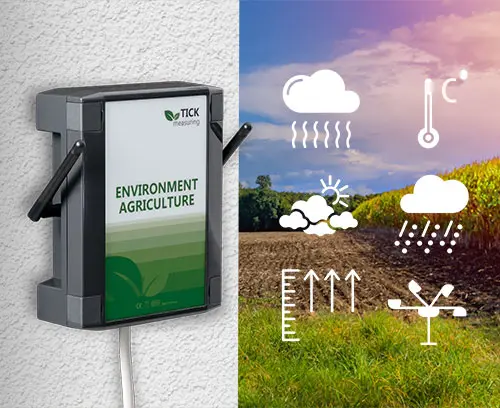

  • Agriculture, Farming
  • Sensorik
  • Sicherheitstechnik
  • Auswahl alle Artikel
  • Zubehör
  • Dokumente
  • Kundenspez. Modifikationen
AltText

C8011131

SOLID-BOX 115 Funktionell hochwertiges Industriegehäuse – robust, dicht und schick zugleich! Hochglanzpolierte Gehäuseoberfläche mit Design-Blenden für verdeckte Gehäuseverschraubung außerhalb des Dichtbereichs. Die Dichtung ist bereits im Oberteil eingelegt. Vertieft liegendes Feld zum Schutz einer Folientastatur oder Designfolie.
Befestigungsdome für Platinen oder Montageplatten im Unter- und Oberteil. Unterteil zusätzlich mit zwei Domen mit Auflagefläche für die Befestigung einer DIN-Schiene.
Kunststoffmaterial mit erhöhter Wärmeformbeständigkeit (Vicat/B 120 = 110 °C), UL-Registrierung 94 V-0 ab 1,5 mm, Glühdrahtprüfung (GWFI): 960 °C bei 2,0 mm, chlor- und bromfreier Flammschutz.

Lieferumfang 1 Unter- und Oberteil mit Dichtung, 4 Design-Blenden, Montage-Set

schließen

C8011131

SOLID-BOX 115
Produkt Ihrem Warenkorb hinzugefügt
PC+ABS (UL 94 V-0)
anthrazitgrau RAL 7016
135x115x50mm
IP 66, IP 67, IK 08
AltText

C8011132

SOLID-BOX 115 Funktionell hochwertiges Industriegehäuse – robust, dicht und schick zugleich! Hochglanzpolierte Gehäuseoberfläche mit Design-Blenden für verdeckte Gehäuseverschraubung außerhalb des Dichtbereichs. Die Dichtung ist bereits im Oberteil eingelegt. Vertieft liegendes Feld zum Schutz einer Folientastatur oder Designfolie.
Befestigungsdome für Platinen oder Montageplatten im Unter- und Oberteil. Unterteil zusätzlich mit zwei Domen mit Auflagefläche für die Befestigung einer DIN-Schiene.
Kunststoffmaterial mit erhöhter Wärmeformbeständigkeit (Vicat/B 120 = 110 °C), UL-Registrierung 94 V-0 ab 1,5 mm, Glühdrahtprüfung (GWFI): 960 °C bei 2,0 mm, chlor- und bromfreier Flammschutz.

Lieferumfang 1 Unter- und Oberteil mit Dichtung, 4 Design-Blenden, Montage-Set

schließen

C8011132

SOLID-BOX 115
Produkt Ihrem Warenkorb hinzugefügt
PC+ABS (UL 94 V-0)
lichtgrau RAL 7035
135x115x50mm
IP 66, IP 67, IK 08
AltText

C8014181

SOLID-BOX 145 Funktionell hochwertiges Industriegehäuse – robust, dicht und schick zugleich! Hochglanzpolierte Gehäuseoberfläche mit Design-Blenden für verdeckte Gehäuseverschraubung außerhalb des Dichtbereichs. Die Dichtung ist bereits im Oberteil eingelegt. Vertieft liegendes Feld zum Schutz einer Folientastatur oder Designfolie.
Befestigungsdome für Platinen oder Montageplatten im Unter- und Oberteil. Unterteil zusätzlich mit zwei Domen für die Befestigung einer DIN-Schiene sowie mit vorgeformten Aufnahmen für den Einsatz von Halterungen nach VESA-Standard 75x75.
Kunststoffmaterial mit erhöhter Wärmeformbeständigkeit (Vicat/B 120 = 110 °C), UL-Registrierung 94 V-0 ab 1,5 mm, Glühdrahtprüfung (GWFI): 960 °C bei 2,0 mm, chlor- und bromfreier Flammschutz.

Lieferumfang 1 Unter- und Oberteil mit Dichtung, 4 Design-Blenden, Montage-Set

schließen

C8014181

SOLID-BOX 145
Produkt Ihrem Warenkorb hinzugefügt
PC+ABS (UL 94 V-0)
anthrazitgrau RAL 7016
180x145x60mm
IP 66, IP 67, IK 08
AltText

C8014182

SOLID-BOX 145 Funktionell hochwertiges Industriegehäuse – robust, dicht und schick zugleich! Hochglanzpolierte Gehäuseoberfläche mit Design-Blenden für verdeckte Gehäuseverschraubung außerhalb des Dichtbereichs. Die Dichtung ist bereits im Oberteil eingelegt. Vertieft liegendes Feld zum Schutz einer Folientastatur oder Designfolie.
Befestigungsdome für Platinen oder Montageplatten im Unter- und Oberteil. Unterteil zusätzlich mit zwei Domen für die Befestigung einer DIN-Schiene sowie mit vorgeformten Aufnahmen für den Einsatz von Halterungen nach VESA-Standard 75x75.
Kunststoffmaterial mit erhöhter Wärmeformbeständigkeit (Vicat/B 120 = 110 °C), UL-Registrierung 94 V-0 ab 1,5 mm, Glühdrahtprüfung (GWFI): 960 °C bei 2,0 mm, chlor- und bromfreier Flammschutz.

Lieferumfang 1 Unter- und Oberteil mit Dichtung, 4 Design-Blenden, Montage-Set

schließen

C8014182

SOLID-BOX 145
Produkt Ihrem Warenkorb hinzugefügt
PC+ABS (UL 94 V-0)
lichtgrau RAL 7035
180x145x60mm
IP 66, IP 67, IK 08
AltText

C8017221

SOLID-BOX 175 Funktionell hochwertiges Industriegehäuse – robust, dicht und schick zugleich! Hochglanzpolierte Gehäuseoberfläche mit Design-Blenden für verdeckte Gehäuseverschraubung außerhalb des Dichtbereichs. Die Dichtung ist bereits im Oberteil eingelegt. Vertieft liegendes Feld zum Schutz einer Folientastatur oder Designfolie.
Befestigungsdome für Platinen oder Montageplatten im Unter- und Oberteil. Unterteil zusätzlich mit zwei Domen für die Befestigung einer DIN-Schiene sowie mit vorgeformten Aufnahmen für den Einsatz von Halterungen nach VESA-Standard 100x100.
Kunststoffmaterial mit erhöhter Wärmeformbeständigkeit (Vicat/B 120 = 110 °C), UL-Registrierung 94 V-0 ab 1,5 mm, Glühdrahtprüfung (GWFI): 960 °C bei 2,0 mm, chlor- und bromfreier Flammschutz.

Lieferumfang 1 Unter- und Oberteil mit Dichtung, 4 Design-Blenden, Montage-Set

schließen

C8017221

SOLID-BOX 175
Produkt Ihrem Warenkorb hinzugefügt
PC+ABS (UL 94 V-0)
anthrazitgrau RAL 7016
225x175x70mm
IP 66, IP 67, IK 08
AltText

C8017222

SOLID-BOX 175 Funktionell hochwertiges Industriegehäuse – robust, dicht und schick zugleich! Hochglanzpolierte Gehäuseoberfläche mit Design-Blenden für verdeckte Gehäuseverschraubung außerhalb des Dichtbereichs. Die Dichtung ist bereits im Oberteil eingelegt. Vertieft liegendes Feld zum Schutz einer Folientastatur oder Designfolie.
Befestigungsdome für Platinen oder Montageplatten im Unter- und Oberteil. Unterteil zusätzlich mit zwei Domen für die Befestigung einer DIN-Schiene sowie mit vorgeformten Aufnahmen für den Einsatz von Halterungen nach VESA-Standard 100x100.
Kunststoffmaterial mit erhöhter Wärmeformbeständigkeit (Vicat/B 120 = 110 °C), UL-Registrierung 94 V-0 ab 1,5 mm, Glühdrahtprüfung (GWFI): 960 °C bei 2,0 mm, chlor- und bromfreier Flammschutz.

Lieferumfang 1 Unter- und Oberteil mit Dichtung, 4 Design-Blenden, Montage-Set

schließen

C8017222

SOLID-BOX 175
Produkt Ihrem Warenkorb hinzugefügt
PC+ABS (UL 94 V-0)
lichtgrau RAL 7035
225x175x70mm
IP 66, IP 67, IK 08
AltText

A0308132

Selbstformende Schraube 3 x 8 mm (T10) Selbstformende Schraube mit Torx-Antrieb T10. Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0308132

Selbstformende Schraube 3 x 8 mm (T10)
Produkt Ihrem Warenkorb hinzugefügt
Edelstahl
AltText

A0399T10

Torx Schraubendreher T10 Schraubendreher mit ergonomischem Griff zum sicheren Schrauben, Festziehen und Lösen von Schrauben-Typ Torx T10. (Originalteil kann vom Bild abweichen.)

Lieferumfang 1 Schraubendreher

schließen

A0399T10

Torx Schraubendreher T10
Produkt Ihrem Warenkorb hinzugefügt
AltText

A0399T20

Torx Schraubendreher T20 Schraubendreher mit ergonomischem Griff zum sicheren Schrauben, Festziehen und Lösen von Schrauben-Typ Torx T20. (Originalteil kann vom Bild abweichen.)

Lieferumfang 1 Schraubendreher

schließen

A0399T20

Torx Schraubendreher T20
Produkt Ihrem Warenkorb hinzugefügt
AltText

C2299031

Deckelsicherung Zur Sicherung des Deckels (Oberteils) beim Öffnen des Gehäuses

Verwendung ROBUST-BOX: Die Deckelsicherung kann wahlweise rechts, links, oben oder unten angeschlagen werden. Nicht geeignet für die Größen 200x300 und 240x360 mm.

Verwendung SOLID-BOX: Vorgeformte Aufnahmen für die Montage an der Längsseite beim Unter- und Oberteil.

Lieferumfang 2 Befestigungselemente

schließen

C2299031

Deckelsicherung
Produkt Ihrem Warenkorb hinzugefügt
PP
naturfarben
AltText

C8100188

Gehäusefüße-Set Sorgen für sicheren Stand bei Verwendung der SOLID-BOX als Tischgehäuse. Sie werden von unten in das Gehäuseunterteil eingesteckt und halten selbstständig.

Lieferumfang 4 Gehäusefüße

schließen

C8100188

Gehäusefüße-Set
Produkt Ihrem Warenkorb hinzugefügt
SEBS (TPE)
vulkan
AltText

C8100360

Scharnier-Set Additiv gefertigtes Scharnier zur Sicherung des Oberteils beim Öffnen des Gehäuses.
Einfache Montage in vorhandene Befestigungsdome an der Längsseite von Unter- und Oberteil.

Lieferumfang 2 Scharniere, 4 Schrauben

schließen

C8100360

Scharnier-Set
Produkt Ihrem Warenkorb hinzugefügt

Produktoptionen für Solid-Box

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen.
