Aluminium-Profilgehäuse
C8011131

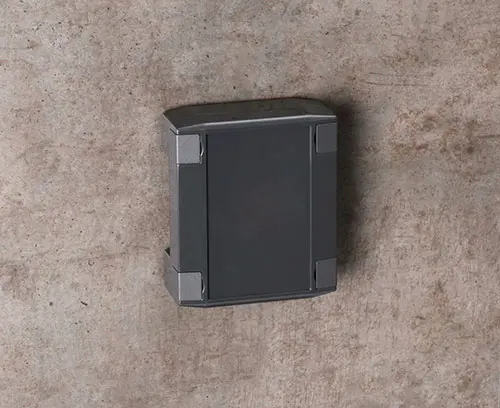

SOLID-BOX 115
Funktionell hochwertiges Industriegehäuse – robust, dicht und schick zugleich! Hochglanzpolierte Gehäuseoberfläche mit Design-Blenden für verdeckte Gehäuseverschraubung außerhalb des Dichtbereichs. Die Dichtung ist bereits im Oberteil eingelegt. Vertieft liegendes Feld zum Schutz einer Folientastatur oder Designfolie.
Befestigungsdome für Platinen oder Montageplatten im Unter- und Oberteil. Unterteil zusätzlich mit zwei Domen mit Auflagefläche für die Befestigung einer DIN-Schiene.
Kunststoffmaterial mit erhöhter Wärmeformbeständigkeit (Vicat/B 120 = 110 °C), UL-Registrierung 94 V-0 ab 1,5 mm, Glühdrahtprüfung (GWFI): 960 °C bei 2,0 mm, chlor- und bromfreier Flammschutz.
1 Unter- und Oberteil mit Dichtung, 4 Design-Blenden, Montage-Set
Erstellen Sie Ihr PDF-Datenblatt für C8011131
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
Zubehör "Wand/Halter"
C2299031
Verwendung ROBUST-BOX: Die Deckelsicherung kann wahlweise rechts, links, oben oder unten angeschlagen werden. Nicht geeignet für die Größen 200x300 und 240x360 mm.
Verwendung SOLID-BOX: Vorgeformte Aufnahmen für die Montage an der Längsseite beim Unter- und Oberteil.
Lieferumfang 2 Befestigungselemente
C2299031
Deckelsicherungnaturfarben
C8100360
Einfache Montage in vorhandene Befestigungsdome an der Längsseite von Unter- und Oberteil.
Lieferumfang 2 Scharniere, 4 Schrauben
C8100360
Scharnier-SetZubehör "Schrauben"
A0308132
Lieferumfang 1 selbstformende Schraube
A0308132
Selbstformende Schraube 3 x 8 mm (T10)Zubehör
C8100188
Lieferumfang 4 Gehäusefüße
C8100188
Gehäusefüße-Setvulkan
Montageanleitungen (Gruppe)
- SOLID-BOX, Montageanleitung 2.928 KB
Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- PDF-Format (ohne Registrierung) 519 KB
- AutoCAD DWG-Format 1.582 KB
- AutoCAD DXF-Format 6.259 KB
- 3D PDF (Acrobat Reader) (Produkt drehen 360°, Komponenten und Zubehörteile ein-/ausblenden etc.) 3.547 KB
3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- 00028749.x_t 10.665 KB
- 00028749.step 25.174 KB
- 00028749.sat 32.732 KB
(OKW Produkt)
Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für C8011131 und vergessen Sie nicht, ein Angebot anzufordern!
