Diatec

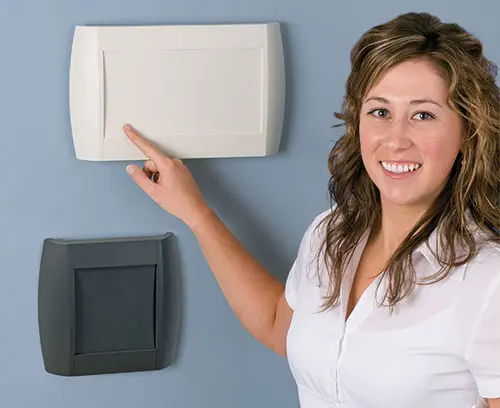

Gehäuse in flachem Design

Die DIATEC Gehäuse sind ein attraktiver Blickfang im direkten Umfeld der Wohn- und Arbeitswelt – ideal für Kommunikations- und Netzwerk-Komponenten.

  • modernes, flaches Gehäusedesign für Tisch- und Wandanwendungen

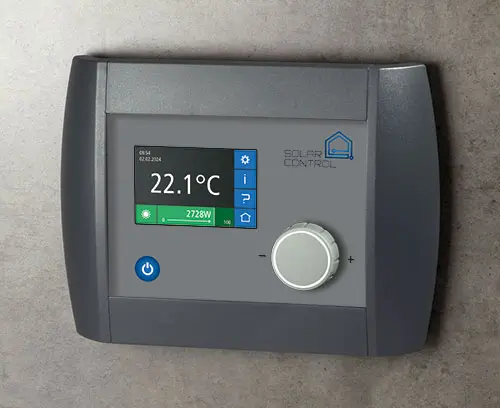

  • zentrales Interface für Folientastaturen, Touchscreen oder Displays etc.

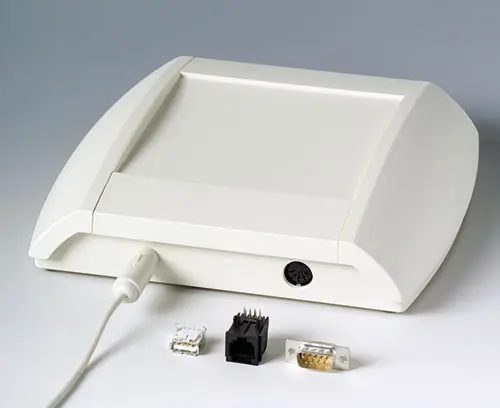

  • geschützter Einbau von Schnittstellen, Kabelverschraubungen, Steckverbinder etc.

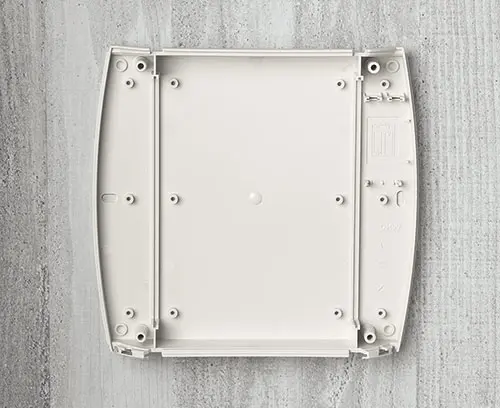

  • einfache, bündige Wandmontage; Befestigung über Langlöcher oder in den Gehäuseecken

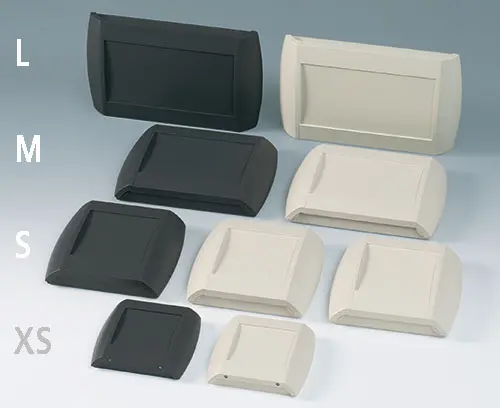

  • 4 Größen, 2 Farben

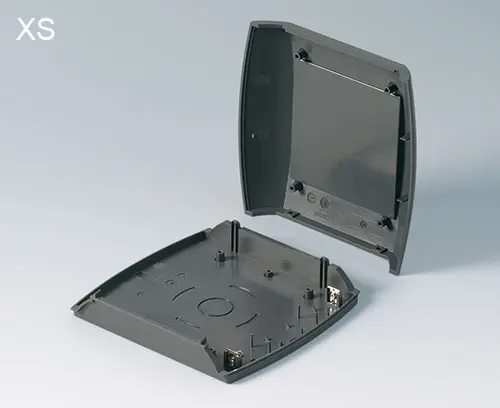

  • DIATEC XS: 2-teiliges Gehäuse, bestehend aus Ober- und Unterteil, verschraubt, integriertes Batteriefach für 2 x AA, vorgeformte Unterputzdosen-Kontur im Unterteil
  • DIATEC S, M, L: 4-teilige Gehäuse, bestehend aus Ober- und Unterteil sowie zwei Blenden zur Abdeckung der Gehäuseverschraubung, die gerasteten Blenden lassen sich bei Bedarf gegen unbefugten Zutritt sichern,  integriertes Batteriefach für 2 x AA oder 1 x 9 V

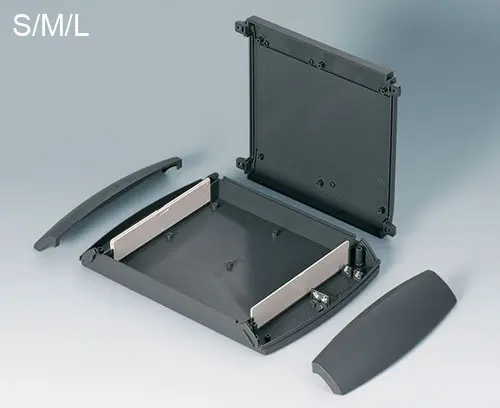

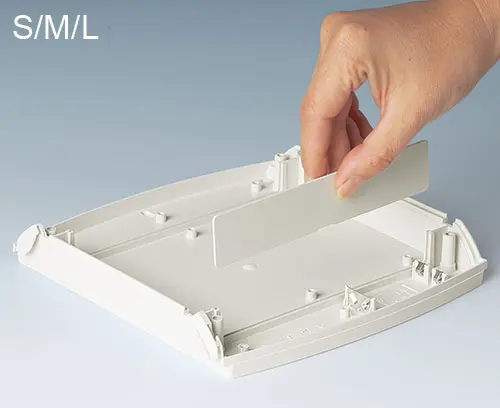

  • separate Steckplatten dienen als Raumteiler, z.B. Berührungsschutz der Elektronik bei Batteriewechsel (Zubehör für S, M, L)
  • Schutzart IP 40

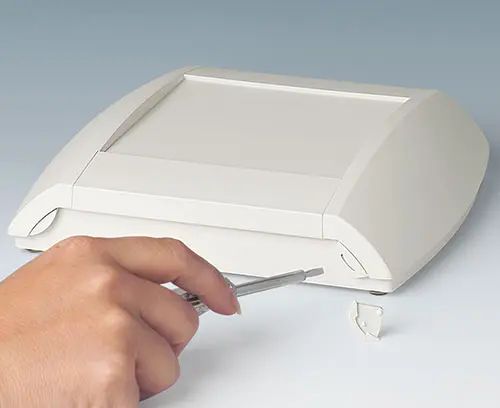

  • abnehmbare Blenden, vorteilhaft bei Anschlussarbeiten und Batteriewechsel (S, M, L)
  • Klappe in der Gehäusefarbe, transluzent oder glasklar zur Abdeckung des Dialogbereichs (Zubehör für S, M, L)
  • Befestigungsdome für Platinen und Einbauteile

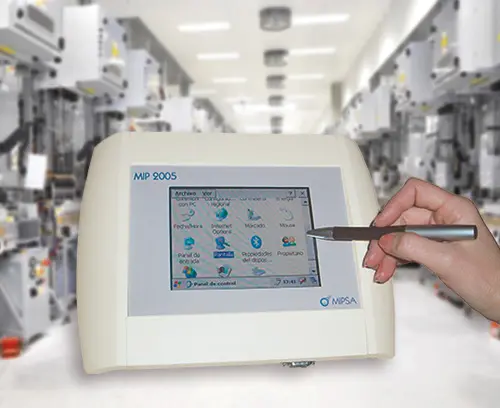

  • Anwendungsbeispiele

Anwendungsbereiche

  • Computerperipherie und Datentechnik
  • IoT/IIoT
  • Gateways
  • Datenerfassungssysteme am Arbeitsplatz
  • Sprech- und Überwachungsanlagen
  • Zugangskontrollgeräte
  • Mess- und Regeltechnik
  • Labor- und Medizintechnik
  • Auswahl alle Artikel
  • Zubehör
  • Kundenspez. Modifikationen
AltText

A9092107

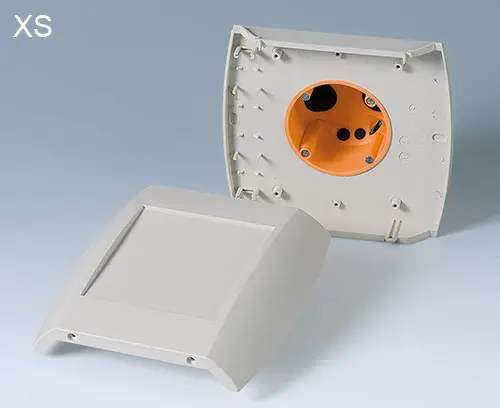

DIATEC XS Zweiteiliges Kunststoffgehäuse. Das Unterteil kann direkt an der Wand befestigt werden, das Oberteil wird von oben oder unten verschraubt. Vertieftes Bedienfeld zum Schutz der Folientastatur. Schraubdome im Unter- und Oberteil. Integriertes Batteriefach für 2 x AA.

Lieferumfang Ober- und Unterteil, Montage-Set

schließen

A9092107

DIATEC XS
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
150x37x155mm
IP 40
AltText

A9092108

DIATEC XS Zweiteiliges Kunststoffgehäuse. Das Unterteil kann direkt an der Wand befestigt werden, das Oberteil wird von oben oder unten verschraubt. Vertieftes Bedienfeld zum Schutz der Folientastatur. Schraubdome im Unter- und Oberteil. Integriertes Batteriefach für 2 x AA.

Lieferumfang Ober- und Unterteil, Montage-Set

schließen

A9092108

DIATEC XS
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
lava
150x37x155mm
IP 40
AltText

A9093107

DIATEC S Vierteiliges Kunststoffgehäuse. Das Unterteil kann direkt an der Wand befestigt werden, das Oberteil wird von vorne verschraubt und anschließend das Gehäuse durch 2 seitliche Blenden verschlossen. Die gerasteten Blenden lassen sich bei Bedarf gegen unbefugten Zugriff sichern. Vertieftes Bedienfeld zum Schutz der Folientastatur. Schraubdome im Unter- und Oberteil. Integriertes Batteriefach für 2 x AA / 1 x 9 V.

Lieferumfang Ober- und Unterteil, Blende links, Blende rechts inkl. 2 Blockierelemente, Montage-Set

schließen

A9093107

DIATEC S
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
210x48x200mm
IP 40
AltText

A9093108

DIATEC S Vierteiliges Kunststoffgehäuse. Das Unterteil kann direkt an der Wand befestigt werden, das Oberteil wird von vorne verschraubt und anschließend das Gehäuse durch 2 seitliche Blenden verschlossen. Die gerasteten Blenden lassen sich bei Bedarf gegen unbefugten Zugriff sichern. Vertieftes Bedienfeld zum Schutz der Folientastatur. Schraubdome im Unter- und Oberteil. Integriertes Batteriefach für 2 x AA / 1 x 9 V.

Lieferumfang Ober- und Unterteil, Blende links, Blende rechts inkl. 2 Blockierelemente, Montage-Set

schließen

A9093108

DIATEC S
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
lava
210x48x200mm
IP 40
AltText

A9094107

DIATEC M Vierteiliges Kunststoffgehäuse. Das Unterteil kann direkt an der Wand befestigt werden, das Oberteil wird von vorne verschraubt und anschließend das Gehäuse durch 2 seitliche Blenden verschlossen. Die gerasteten Blenden lassen sich bei Bedarf gegen unbefugten Zugriff sichern. Vertieftes Bedienfeld zum Schutz der Folientastatur. Schraubdome im Unter- und Oberteil. Integriertes Batteriefach für 2 x AA / 1 x 9 V.

Lieferumfang Ober- und Unterteil, Blende links, Blende rechts inkl. 2 Blockierelemente, Montage-Set

schließen

A9094107

DIATEC M
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
270x48x200mm
IP 40
AltText

A9094108

DIATEC M Vierteiliges Kunststoffgehäuse. Das Unterteil kann direkt an der Wand befestigt werden, das Oberteil wird von vorne verschraubt und anschließend das Gehäuse durch 2 seitliche Blenden verschlossen. Die gerasteten Blenden lassen sich bei Bedarf gegen unbefugten Zugriff sichern. Vertieftes Bedienfeld zum Schutz der Folientastatur. Schraubdome im Unter- und Oberteil. Integriertes Batteriefach für 2 x AA / 1 x 9 V.

Lieferumfang Ober- und Unterteil, Blende links, Blende rechts inkl. 2 Blockierelemente, Montage-Set

schließen

A9094108

DIATEC M
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
lava
270x48x200mm
IP 40
AltText

A9095107

DIATEC L Vierteiliges Kunststoffgehäuse. Das Unterteil kann direkt an der Wand befestigt werden, das Oberteil wird von vorne verschraubt und anschließend das Gehäuse durch 2 seitliche Blenden verschlossen. Die gerasteten Blenden lassen sich bei Bedarf gegen unbefugten Zugriff sichern. Vertieftes Bedienfeld zum Schutz der Folientastatur. Schraubdome im Unter- und Oberteil. Integriertes Batteriefach für 2 x AA / 1 x 9 V. Bei Bedarf lässt sich die Klappe S wahlweise rechts- oder linksseitig zur partiellen (halbseitigen) Abdeckung des Dialogbereichs montieren.

Lieferumfang Ober- und Unterteil, Blende links, Blende rechts inkl. 2 Blockierelemente, Montage-Set

schließen

A9095107

DIATEC L
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
330x48x200mm
IP 40
AltText

A9095108

DIATEC L Vierteiliges Kunststoffgehäuse. Das Unterteil kann direkt an der Wand befestigt werden, das Oberteil wird von vorne verschraubt und anschließend das Gehäuse durch 2 seitliche Blenden verschlossen. Die gerasteten Blenden lassen sich bei Bedarf gegen unbefugten Zugriff sichern. Vertieftes Bedienfeld zum Schutz der Folientastatur. Schraubdome im Unter- und Oberteil. Integriertes Batteriefach für 2 x AA / 1 x 9 V. Bei Bedarf lässt sich die Klappe S wahlweise rechts- oder linksseitig zur partiellen (halbseitigen) Abdeckung des Dialogbereichs montieren.

Lieferumfang Ober- und Unterteil, Blende links, Blende rechts inkl. 2 Blockierelemente, Montage-Set

schließen

A9095108

DIATEC L
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
lava
330x48x200mm
IP 40
AltText

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1) Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.

Lieferumfang 1 selbstformende Schraube

schließen

A0306031

Selbstformende Schraube 3 x 6 mm (PZ1)
Produkt Ihrem Warenkorb hinzugefügt
AltText

A0399T10

Torx Schraubendreher T10 Schraubendreher mit ergonomischem Griff zum sicheren Schrauben, Festziehen und Lösen von Schrauben-Typ Torx T10. (Originalteil kann vom Bild abweichen.)

Lieferumfang 1 Schraubendreher

schließen

A0399T10

Torx Schraubendreher T10
Produkt Ihrem Warenkorb hinzugefügt
AltText

A9160003

Druckknopfanschluss, 1 x 9 V (PP3) Ausführung: Kabelabgang seitlich. Kabellänge ca. 100 mm. Durchmesser der Kontakte = 5,7/5,3 mm.
Verwendung: Für eine 9 V-Flachbatterie (PP3).

Lieferumfang 1 Druckknopfanschluss

schließen

A9160003

Druckknopfanschluss, 1 x 9 V (PP3)
Produkt Ihrem Warenkorb hinzugefügt
AltText

A9190002

Kontaktfedern-Set, 2xN/2xAA/2xAAA Zum Kontaktieren der Batterien.
Hinweis Verwendung ART-CASE: Nur bei Sockel einsetzbar (zum Kontaktieren 2 x AA).

Lieferumfang 1 Doppelkontakt, 2 Einfachkontakte

schließen

A9190002

Kontaktfedern-Set, 2xN/2xAA/2xAAA
Produkt Ihrem Warenkorb hinzugefügt
Stahl
verzinnt
AltText

A9190015

Kontaktfedern-Set, 2 x AA Zum Kontaktieren der Batterien. Entspricht DIN EN 60601. Die veränderte Geometrie schließt einen Kurzschluss durch falsches Einlegen der Batterien aus!

Lieferumfang 1 Einfachkontakt plus, 1 Einfachkontakt minus

schließen

A9190015

Kontaktfedern-Set, 2 x AA
Produkt Ihrem Warenkorb hinzugefügt
Stahl
vernickelt
AltText

A9193121

Klappe S, L Klappe zur Abdeckung des Dialogbereichs bei DIATEC S bzw. partiellen (halbseitige) Abdeckung des Dialogbereichs bei DIATEC L. 2 Aufnahmebohrungen ø 4,2 mm erforderlich.

Lieferumfang 1 Klappe, 1 Montage-Set

schließen

A9193121

Klappe S, L
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
transluzent
AltText

A9193122

Klappe S, L Klappe zur Abdeckung des Dialogbereichs bei DIATEC S bzw. partiellen (halbseitige) Abdeckung des Dialogbereichs bei DIATEC L. 2 Aufnahmebohrungen ø 4,2 mm erforderlich.

Lieferumfang 1 Klappe, 1 Montage-Set

schließen

A9193122

Klappe S, L
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
transluzent
AltText

A9193127

Klappe S, L Klappe zur Abdeckung des Dialogbereichs bei DIATEC S bzw. partiellen (halbseitige) Abdeckung des Dialogbereichs bei DIATEC L. 2 Aufnahmebohrungen ø 4,2 mm erforderlich.

Lieferumfang 1 Klappe, 1 Montage-Set

schließen

A9193127

Klappe S, L
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
AltText

A9193128

Klappe S, L Klappe zur Abdeckung des Dialogbereichs bei DIATEC S bzw. partiellen (halbseitige) Abdeckung des Dialogbereichs bei DIATEC L. 2 Aufnahmebohrungen ø 4,2 mm erforderlich.

Lieferumfang 1 Klappe, 1 Montage-Set

schließen

A9193128

Klappe S, L
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
lava
AltText

A9193131

Klappe S, L Klappe zur Abdeckung des Dialogbereichs bei DIATEC S bzw. partiellen (halbseitige) Abdeckung des Dialogbereichs bei DIATEC L. 2 Aufnahmebohrungen ø 4,2 mm erforderlich.

Lieferumfang 1 Klappe, 1 Montage-Set

schließen

A9193131

Klappe S, L
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
glasklar
AltText

A9193132

Klappe S, L Klappe zur Abdeckung des Dialogbereichs bei DIATEC S bzw. partiellen (halbseitige) Abdeckung des Dialogbereichs bei DIATEC L. 2 Aufnahmebohrungen ø 4,2 mm erforderlich.

Lieferumfang 1 Klappe, 1 Montage-Set

schließen

A9193132

Klappe S, L
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
glasklar
AltText

A9194007

Steckplatte Die Steckplatte eignet sich zur Abtrennung oder Einteilung des Innenraums, z.B. als Berührungsschutz der Elektronik bei Batteriewechsel. Führungsstege im Gehäuse integriert, max. 2 Steckplatten pro Gehäuse.

Lieferumfang 1 Steckplatte

schließen

A9194007

Steckplatte
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
156x30x3mm
AltText

A9194121

Klappe M Klappe zur Abdeckung des Dialogbereichs. 2 Aufnahmebohrungen ø 4,2 mm erforderlich.

Lieferumfang 1 Klappe, 1 Montage-Set

schließen

A9194121

Klappe M
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
transluzent
AltText

A9194122

Klappe M Klappe zur Abdeckung des Dialogbereichs. 2 Aufnahmebohrungen ø 4,2 mm erforderlich.

Lieferumfang 1 Klappe, 1 Montage-Set

schließen

A9194122

Klappe M
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
transluzent
AltText

A9194127

Klappe M Klappe zur Abdeckung des Dialogbereichs. 2 Aufnahmebohrungen ø 4,2 mm erforderlich.

Lieferumfang 1 Klappe, 1 Montage-Set

schließen

A9194127

Klappe M
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
grauweiß RAL 9002
AltText

A9194128

Klappe M Klappe zur Abdeckung des Dialogbereichs. 2 Aufnahmebohrungen ø 4,2 mm erforderlich.

Lieferumfang 1 Klappe, 1 Montage-Set

schließen

A9194128

Klappe M
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
lava
AltText

A9194131

Klappe M Klappe zur Abdeckung des Dialogbereichs. 2 Aufnahmebohrungen ø 4,2 mm erforderlich.

Lieferumfang 1 Klappe, 1 Montage-Set

schließen

A9194131

Klappe M
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
glasklar
AltText

A9194132

Klappe M Klappe zur Abdeckung des Dialogbereichs. 2 Aufnahmebohrungen ø 4,2 mm erforderlich.

Lieferumfang 1 Klappe, 1 Montage-Set

schließen

A9194132

Klappe M
Produkt Ihrem Warenkorb hinzugefügt
PC (UL 94 V-0)
glasklar
AltText

A9207150

Anti-Rutsch-Füßchen 6,5 x 2 mm Gummifüße mit Selbstklebefolie sorgen für sicheren Stand und/oder rutschfeste Ablage.

Lieferumfang 2 Gummifüße

schließen

A9207150

Anti-Rutsch-Füßchen 6,5 x 2 mm
Produkt Ihrem Warenkorb hinzugefügt
transparent
AltText

A9212330

Anti-Rutsch-Füßchen 12 x 3,5 mm Gummifüße mit Selbstklebefolie sorgen für sicheren Stand und/oder rutschfeste Ablage.

Lieferumfang 2 Gummifüße

schließen

A9212330

Anti-Rutsch-Füßchen 12 x 3,5 mm
Produkt Ihrem Warenkorb hinzugefügt
transparent
AltText

B1360048

Wandhalter-Set Zweiteilige Konstruktion. Der Adapter wird mit dem Gehäuseunterteil verschraubt. Vorgeformte Taschen ermöglichen es, jedes Gehäuse schnell und sicher auf den Wandhalter zu rasten.

Lieferumfang 1 Wandhalter, 1 Adapter 58 x 128 mm, Montage-Set

schließen

B1360048

Wandhalter-Set
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
kieselgrau RAL 7032

Produktoptionen für Diatec

Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen.
