DIATEC L

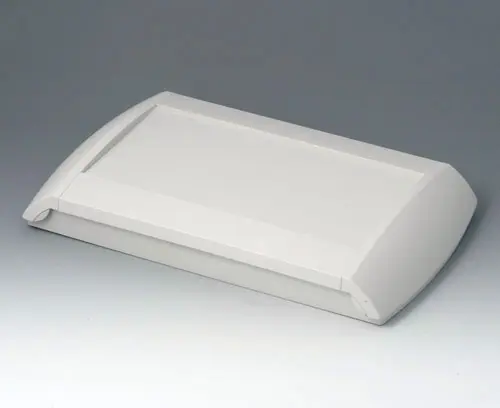

Vierteiliges Kunststoffgehäuse. Das Unterteil kann direkt an der Wand befestigt werden, das Oberteil wird von vorne verschraubt und anschließend das Gehäuse durch 2 seitliche Blenden verschlossen. Die gerasteten Blenden lassen sich bei Bedarf gegen unbefugten Zugriff sichern. Vertieftes Bedienfeld zum Schutz der Folientastatur. Schraubdome im Unter- und Oberteil. Integriertes Batteriefach für 2 x AA / 1 x 9 V. Bei Bedarf lässt sich die Klappe S wahlweise rechts- oder linksseitig zur partiellen (halbseitigen) Abdeckung des Dialogbereichs montieren.
LieferumfangOber- und Unterteil, Blende links, Blende rechts inkl. 2 Blockierelemente, Montage-Set
2D PDF Zeichnung
3D PDF
3D/2D herunterladen
3D/2D herunterladen
Erstellen Sie Ihr PDF-Datenblatt für A9095107
Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.
In den Warenkorb legen
Zubehör "Batterie"
A9160003
Druckknopfanschluss, 1 x 9 V (PP3)
Ausführung: Kabelabgang seitlich. Kabellänge ca. 100 mm. Durchmesser der Kontakte = 5,7/5,3 mm.
Verwendung: Für eine 9 V-Flachbatterie (PP3).
Verwendung: Für eine 9 V-Flachbatterie (PP3).
Lieferumfang 1 Druckknopfanschluss
A9160003
Druckknopfanschluss, 1 x 9 V (PP3)Produkt Ihrem Warenkorb hinzugefügt
A9190002
Kontaktfedern-Set, 2xN/2xAA/2xAAA
Zum Kontaktieren der Batterien.
Hinweis Verwendung ART-CASE: Nur bei Sockel einsetzbar (zum Kontaktieren 2 x AA).
Hinweis Verwendung ART-CASE: Nur bei Sockel einsetzbar (zum Kontaktieren 2 x AA).
Lieferumfang 1 Doppelkontakt, 2 Einfachkontakte
A9190002
Kontaktfedern-Set, 2xN/2xAA/2xAAAProdukt Ihrem Warenkorb hinzugefügt
verzinnt
Zubehör "Schutz"
A9194007
Steckplatte
Die Steckplatte eignet sich zur Abtrennung oder Einteilung des Innenraums, z.B. als Berührungsschutz der Elektronik bei Batteriewechsel. Führungsstege im Gehäuse integriert, max. 2 Steckplatten pro Gehäuse.
Lieferumfang 1 Steckplatte
A9194007
SteckplatteProdukt Ihrem Warenkorb hinzugefügt
grauweiß RAL 9002
156x30x3mm
Zubehör "Schrauben"
A0306031
Selbstformende Schraube 3 x 6 mm (PZ1)
Selbstformende Schraube mit Kreuzschlitz Z für Kunststoff (PZ1). Zur Befestigung von Leiter- und Montageplatten.
Lieferumfang 1 selbstformende Schraube
A0306031
Selbstformende Schraube 3 x 6 mm (PZ1)Produkt Ihrem Warenkorb hinzugefügt
Zubehör
A9212330
Anti-Rutsch-Füßchen 12 x 3,5 mm
Gummifüße mit Selbstklebefolie sorgen für sicheren Stand und/oder rutschfeste Ablage.
Lieferumfang 2 Gummifüße
A9212330
Anti-Rutsch-Füßchen 12 x 3,5 mmProdukt Ihrem Warenkorb hinzugefügt
Produktoptionen für A9095107
Was benötigen Sie für Ihr persönliches Produkt? Bei Bedarf liefern wir Ihnen die Gehäuse/Drehknöpfe einbaufertig mit allen notwendigen Modifikationen und Veredelungen. Wir beraten Sie gerne. Fragen Sie an!
- Technische Daten
-
Zeichnungen 2D, 3D / Infos
- Anwendungsbeispiele
- Kfm. Daten
Material
Schutzart
Farbe
grauweiß RAL 9002
Standards
Die Schutzartangaben beziehen sich auf Leergehäuse (ohne Modifikationen) unter Einhaltung der Normbedingungen nach EN 60529.
Breite
330 mm
Höhe
48 mm
Tiefe
200 mm
Platinenlänge Unterteil
180 mm
Platinenbreite Unterteil
240 mm
Platinenlänge Oberteil
180 mm
Platinenbreite Oberteil
240 mm
Folienlänge
128,2 mm
Folienbreite
239,4 mm
Bitte die Maße an aktuellen Teilen abnehmen. Diese unterliegen material- und produktionsspezifischen Fertigungstoleranzen.
Montageanleitungen (Teil)
- Blenden, DIATEC, Montageanleitung 3.698 KB
Zeichnungen (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- PDF-Format (ohne Registrierung) 229 KB
- AutoCAD DWG-Format 575 KB
- AutoCAD DXF-Format 2.181 KB
- 3D PDF (Acrobat Reader) (Produkt drehen 360°, Komponenten und Zubehörteile ein-/ausblenden etc.) 2.387 KB
3D-Modelle (Abweichungen richten sich nach materialspezifischen Fertigungstoleranzen, z.B. DIN ISO 20457)
- 0001237B.x_t 6.875 KB
- 0001237B.STEP 9.278 KB
- 0001237B.SAT 9.527 KB
Gewicht/1 Stück
510 g
Warentarifnummer
(OKW Produkt)
(OKW Produkt)
39269097
Herstellungsland
Deutschland
Individualisieren: Unsere Gehäuse und Drehknöpfe bearbeiten und veredeln wir entsprechend Ihren Bedürfnissen. Sie erhalten ein einbaufertiges Gehäuse und führen lediglich die Elektronik hinzu. Hier finden Sie die Produktoptionen für A9095107 und vergessen Sie nicht, ein Angebot anzufordern!
