ER126059 SYNERGY R120

ER126059

SYNERGY R120

Универсальный корпус, состоящий из четырёх частей. Прочная рамка из анодированного алюминиевого профиля. Крышки из пластмассового сплава АСА+ПК-ОС с хорошей стойкостью к ультрафиолету и высокой огнестойкостью. Монтажные бобышки для плат на обеих крышках. Углублённая область на верхней крышке для защиты плёночной клавиатуры. Нижняя крышка с отверстием с крышкой на винте; отверстие может использоваться как для размещения батарейного отсека, так и для доступа внутрь корпуса, например к карте памяти или к батарейкам, расположенным непосредственно на плате. Дополнительно поставляется батарейный отсек с контактами на 3 батарейки АА, батарейные контакты для монтажа на плату, кроватки для таблеточных батареек и ушко для настенного монтажа.

Комплект поставки

Верхняя крышка, нижняя крышка, крышка батарейного отсека, рамка из алюминиевого профиля, набор сборочного крепежа

  • Возможные аксессуары
  • Услуги по доработке

Аксессуары - для батареек

A9193033 Защитное приспособление для положительного полюса AA

A9193033

Защитное приспособление для положительного полюса AA Для батареек AA, для предотвращения контакта в случае неправильной установки батарейки. 1 шт. необходимо на 1 батарейку

Комплект поставки 1 шт.

Закрыть

A9193033

Защитное приспособление для положительного полюса AA
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
A9193034 Защитное приспособление для положительного полюса AAA

A9193034

Защитное приспособление для положительного полюса AAA Для батареек AAA, для предотвращения контакта в случае неправильной установки батарейки. 1 шт. необходимо на 1 батарейку

Комплект поставки 1 шт.

Закрыть

A9193034

Защитное приспособление для положительного полюса AAA
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
A9193035 Батарейный
 контакт, AA

A9193035

Батарейный контакт, AA Для батареек AA, для монтажа на плату, 2 шт. необходимо для 1 батарейки.

Комплект поставки 1 шт.

Закрыть

A9193035

Батарейный контакт, AA
изделие добавлено в вашу корзину
Cталь
никелированный
A9193036 Батарейный
 контакт, AAA

A9193036

Батарейный контакт, AAA Для батареек AAA, для монтажа на плату, 2 шт. необходимо для 1 батарейки.

Комплект поставки 1 шт.

Закрыть

A9193036

Батарейный контакт, AAA
изделие добавлено в вашу корзину
Cталь
никелированный
A9193037 Держатель для таблеточной батарейки, ø 20 мм

A9193037

Держатель для таблеточной батарейки, ø 20 мм Для таблеточной батарейки ø 20 мм (CR2016, CR2025, CR2032 и др.), для монтажа на плату.

Исполнение Горизонтальный

Комплект поставки 1 держатель

Закрыть

A9193037

Держатель для таблеточной батарейки, ø 20 мм
изделие добавлено в вашу корзину
A9193038 Держатель для таблеточной батарейки, ø 23 мм

A9193038

Держатель для таблеточной батарейки, ø 23 мм Для таблеточной батарейки ø 23 мм (CR2320, CR2325, CR2354 и др.), для монтажа на плату.

Исполнение Горизонтальный

Комплект поставки 1 держатель

Закрыть

A9193038

Держатель для таблеточной батарейки, ø 23 мм
изделие добавлено в вашу корзину
A9193039 Держатель для таблеточной батарейки, ø 12 мм

A9193039

Держатель для таблеточной батарейки, ø 12 мм Для таблеточной батарейки ø 12 мм (CR1216, CR1220 и др.), для монтажа на плату.

Исполнение Горизонтальный

Комплект поставки 1 держатель

Закрыть

A9193039

Держатель для таблеточной батарейки, ø 12 мм
изделие добавлено в вашу корзину
A9193040 Держатель для таблеточной батарейки, ø 16 мм

A9193040

Держатель для таблеточной батарейки, ø 16 мм Для таблеточной батарейки ø 16 мм (CR1612, CR1620 и др.), для монтажа на плату.

Исполнение Горизонтальный

Комплект поставки 1 держатель

Закрыть

A9193040

Держатель для таблеточной батарейки, ø 16 мм
изделие добавлено в вашу корзину

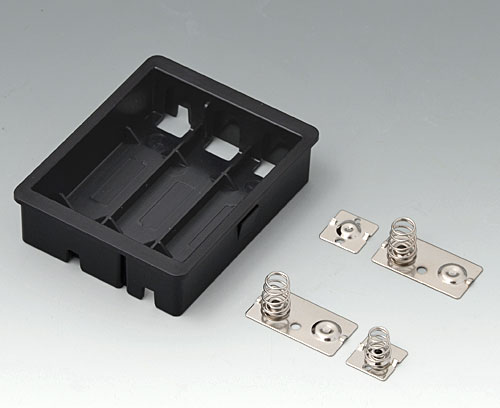

EZ040609 Батарейный отсек, 3 x AA

EZ040609

Батарейный отсек, 3 x AA Для размещения 3 батареек АА. Для установки платы над батарейным отсеком необходим набор дистанционных втулок EZ031209.

Комплект поставки 1 батарейный отсек, набор контактов

Закрыть

EZ040609

Батарейный отсек, 3 x AA
изделие добавлено в вашу корзину
ACA+ПК (UL 94 V-0)
черный RAL 9005

Аксессуары - для настенного монтажа / для подвеса

EZ030109 Ушко для настенного монтажа

EZ030109

Ушко для настенного монтажа Для настенного монтажа корпуса.

Комплект поставки 1 ушко, 1 маскирующая панель, 2 резиновые ножки

Закрыть

EZ030109

Ушко для настенного монтажа
изделие добавлено в вашу корзину
ACA+ПК (UL 94 V-0)
черный RAL 9005

Аксессуары - для сборки

A0305031 Шуруп 2,5 х 6 мм (PZ1)

A0305031

Шуруп 2,5 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0305031

Шуруп 2,5 х 6 мм (PZ1)
изделие добавлено в вашу корзину
A0399T10 Отвёртка Torx T10

A0399T10

Отвёртка Torx T10 Отвёртка Torx T10 с эргономичной рукояткой. Внешний вид поставляемого изделия может отличаться от показанного на картинке.

Комплект поставки 1 отвёртка

Закрыть

A0399T10

Отвёртка Torx T10
изделие добавлено в вашу корзину
EZ031209 Набор дистанционных втулок

EZ031209

Набор дистанционных втулок Для увеличения высоты монтажных бобышек. Необходим для установки платы над батарейным отсеком (поставляется отдельно).

Комплект поставки 4 дистанционные втулки, 4 шурупа со шлицем Torx 8

Закрыть

EZ031209

Набор дистанционных втулок
изделие добавлено в вашу корзину
ACA+ПК (UL 94 V-0)
черный RAL 9005

Виды доработки для ER126059

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Информация по закупке
Материал
Алюминий AlMgSi 0,5
Рамка
ACA+ПК (UL 94 V-0)
Пластмассовые детали
Степень защиты
Цвет
Рамка матово-анодированный,
Пластмассовые детали черный RAL 9005
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Диаметр
⌀ 120 mm
Высота
70 mm
Диметр платы, основание
⌀ 107 mm
Диаметр платы, верхняя часть
⌀ 111 mm
Диаметр клавиатуры
⌀ 102 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

Масса/1 шт.
263 g
Код таможенного тарифа
(изделия OKW)
76042100
Страна изготовления
Germany
