Аксессуары для корпусов
ER106059
SYNERGY R100

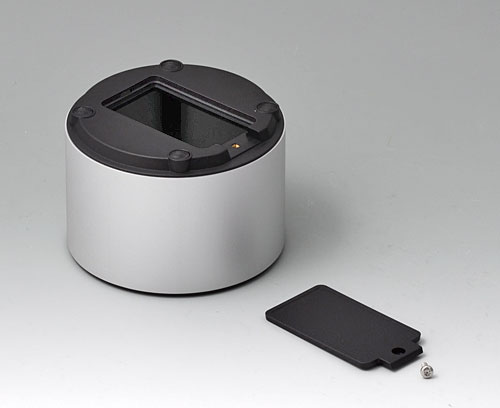

Универсальный корпус, состоящий из четырёх частей. Прочная рамка из анодированного алюминиевого профиля. Крышки из пластмассового сплава АСА+ПК-ОС с хорошей стойкостью к ультрафиолету и высокой огнестойкостью. Монтажные бобышки для плат на обеих крышках. Углублённая область на верхней крышке для защиты плёночной клавиатуры. Нижняя крышка с отверстием с крышкой на винте; отверстие может использоваться как для размещения батарейного отсека, так и для доступа внутрь корпуса, например к карте памяти или к батарейкам, расположенным непосредственно на плате. Дополнительно поставляется батарейный отсек с контактами на 2 батарейки АА, батарейные контакты для монтажа на плату, кроватки для таблеточных батареек и ушко для настенного монтажа.
Комплект поставкиВерхняя крышка, нижняя крышка, крышка батарейного отсека, рамка из алюминиевого профиля, набор сборочного крепежа
2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download
3D/2D download
Сгенерировать вашу спецификацию в формате PDF для ER106059
Выберите те пункты, которые вы хотите включить в PDF.
Добавить в корзину
Аксессуары - для батареек
A9193033
Защитное приспособление для положительного полюса AA
Для батареек AA, для предотвращения контакта в случае неправильной установки батарейки. 1 шт. необходимо на 1 батарейку
Комплект поставки 1 шт.
A9193033
Защитное приспособление для положительного полюса AAизделие добавлено в вашу корзину
белый RAL 9002
A9193034
Защитное приспособление для положительного полюса AAA
Для батареек AAA, для предотвращения контакта в случае неправильной установки батарейки. 1 шт. необходимо на 1 батарейку
Комплект поставки 1 шт.
A9193034
Защитное приспособление для положительного полюса AAAизделие добавлено в вашу корзину
белый RAL 9002
A9193035
Батарейный
контакт, AA
Для батареек AA, для монтажа на плату, 2 шт. необходимо для 1 батарейки.
Комплект поставки 1 шт.
A9193035
Батарейный контакт, AAизделие добавлено в вашу корзину
никелированный
A9193036
Батарейный
контакт, AAA
Для батареек AAA, для монтажа на плату, 2 шт. необходимо для 1 батарейки.
Комплект поставки 1 шт.
A9193036
Батарейный контакт, AAAизделие добавлено в вашу корзину
никелированный
A9193037
Держатель для таблеточной батарейки, ø 20 мм
Для таблеточной батарейки ø 20 мм (CR2016, CR2025, CR2032 и др.), для монтажа на плату.
Исполнение Горизонтальный
Комплект поставки 1 держатель
A9193037
Держатель для таблеточной батарейки, ø 20 ммизделие добавлено в вашу корзину
A9193038
Держатель для таблеточной батарейки, ø 23 мм
Для таблеточной батарейки ø 23 мм (CR2320, CR2325, CR2354 и др.), для монтажа на плату.
Исполнение Горизонтальный
Комплект поставки 1 держатель
A9193038
Держатель для таблеточной батарейки, ø 23 ммизделие добавлено в вашу корзину
A9193039
Держатель для таблеточной батарейки, ø 12 мм
Для таблеточной батарейки ø 12 мм (CR1216, CR1220 и др.), для монтажа на плату.
Исполнение Горизонтальный
Комплект поставки 1 держатель
A9193039
Держатель для таблеточной батарейки, ø 12 ммизделие добавлено в вашу корзину
A9193040
Держатель для таблеточной батарейки, ø 16 мм
Для таблеточной батарейки ø 16 мм (CR1612, CR1620 и др.), для монтажа на плату.
Исполнение Горизонтальный
Комплект поставки 1 держатель
A9193040
Держатель для таблеточной батарейки, ø 16 ммизделие добавлено в вашу корзину
EZ060609
Батарейный отсек, 2 x AA
Для размещения 2 батареек АА. Для установки платы над батарейным отсеком необходим набор дистанционных втулок EZ031209.
Комплект поставки 1 батарейный отсек, набор контактов
EZ060609
Батарейный отсек, 2 x AAизделие добавлено в вашу корзину
черный RAL 9005
Аксессуары - для настенного монтажа / для подвеса
EZ030109
Ушко для настенного монтажа
Для настенного монтажа корпуса.
Комплект поставки 1 ушко, 1 маскирующая панель, 2 резиновые ножки
EZ030109
Ушко для настенного монтажаизделие добавлено в вашу корзину
черный RAL 9005
Аксессуары - для сборки
A0305031
Шуруп 2,5 х 6 мм (PZ1)
Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.
Комплект поставки 1 шуруп
A0305031
Шуруп 2,5 х 6 мм (PZ1)изделие добавлено в вашу корзину
EZ031209
Набор дистанционных втулок
Для увеличения высоты монтажных бобышек. Необходим для установки платы над батарейным отсеком (поставляется отдельно).
Комплект поставки 4 дистанционные втулки, 4 шурупа со шлицем Torx 8
EZ031209
Набор дистанционных втулокизделие добавлено в вашу корзину
черный RAL 9005
Виды доработки для ER106059
Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.
- Техническая информация
-
Чертежи
- Примеры Применения
- Информация по закупке
Материал
Рамка
Пластмассовые детали
Степень защиты
Цвет
Рамка
матово-анодированный,
Пластмассовые детали черный RAL 9005
Пластмассовые детали черный RAL 9005
Стандарты
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Диаметр
⌀ 100 mm
Высота
70 mm
Диметр платы, основание
⌀ 88,2 mm
Диаметр платы, верхняя часть
⌀ 94 mm
Диаметр клавиатуры
⌀ 82,2 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.
Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- Чертёж в формате PDF (без регистрации) 507 KB
- Чертёж в формате DWG 851 KB
- Чертёж в формате DXF 3 355 KB
- Файл PDF с трёхмерным видом (Acrobat Reader) (можно вращать изделие на 360°, скрывать детали для доступа к внутренней конструкции...) 1 404 KB
3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- 00015889.x_t 5 283 KB
- 00015889.step 11 955 KB
- 00015889.sat 16 145 KB
Масса/1 шт.
186 g
Код таможенного тарифа
(изделия OKW)
(изделия OKW)
76042100
Страна изготовления
Other country
Customising service: We can modify our enclosures to meet your specific requirements. We will deliver your enclosures fully finished and ready to use. All you have to do is install your equipment inside. View customising options for ER106059 and don't forget to request a quotation!
