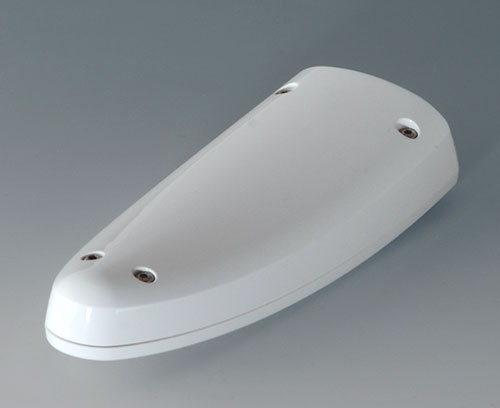

B2804027 STYLE-CASE L

B2804027

STYLE-CASE L

Ручной корпус, состоящий из двух частей, с эргономичной и прочной конструкцией и комфортный в использовании. При использовании уплотнительных прокладок (поставляются отдельно) обеспечивается степень защиты IP 65. Без уплотнительных прокладок степень защиты IP 40. Монтажные бобышки для крепления плат и компонентов в верхней и нижней частях.

Комплект поставки

Верхняя и нижняя части, набор сборочного крепежа

  • Возможные аксессуары
  • Услуги по доработке

Аксессуары - для защиты

A9199005 Кабельный прижим

A9199005

Кабельный прижим Прижим для фиксации кабеля на предусмотренном выступе. Подходит для диаметра кабеля прибл. ø 5-7 мм.

Комплект поставки 1 прижим, 2 шурупа

Закрыть

A9199005

Кабельный прижим
изделие добавлено в вашу корзину
ПА 6
вулкан
B2904011 Уплотнительная прокладка L

B2904011

Уплотнительная прокладка L Для увеличения степени защиты корпуса STYLE-CASE L.

Комплект поставки 1 уплотнительная прокладка

Закрыть

B2904011

Уплотнительная прокладка L
изделие добавлено в вашу корзину
TPV 50A
C2353849 Гибкая кабельная манжета Ø 5,3

C2353849

Гибкая кабельная манжета Ø 5,3

Гибкая кабельная манжета для защиты кабеля. Универсальный аксессуар для использования с корпусами OKW.

Рекомендуется для использования с корпусами STYLE-CASE L без батарейного отсека. Необходима механическая обработка нижней части корпуса.

Комплект поставки 1 гибкая кабельная манжета

Закрыть

C2353849

Гибкая кабельная манжета Ø 5,3
изделие добавлено в вашу корзину
черный

Аксессуары - для настенного монтажа / для подвеса

B2904031 Самоклеящаяся плёнка L

B2904031

Самоклеящаяся плёнка L Для крепления настенного держателя. Толстый двусторонний скотч на пенополиэтиленовой основе.

Комплект поставки 1 штука

Закрыть

B2904031

Самоклеящаяся плёнка L
изделие добавлено в вашу корзину
B2904037 Настенный держатель L

B2904037

Настенный держатель L Специальный держатель для удобного размещения корпуса STYLE-CASE L. Крепление к стене через два продолговатых отверстия. Также можно крепить держатель к стене с помощью двусторонней самоклеящейся плёнки B2904031 (поставляется отдельно).

Комплект поставки 1 держатель

Закрыть

B2904037

Настенный держатель L
изделие добавлено в вашу корзину
ACA (UL 94 HB)
белый RAL 9016

Аксессуары - для сборки

A0304031 Шуруп 2,2 x 5 мм (PZ1)

A0304031

Шуруп 2,2 x 5 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0304031

Шуруп 2,2 x 5 мм (PZ1)
изделие добавлено в вашу корзину

Виды доработки для B2804027

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Информация по закупке
Материал
Степень защиты
IP 65 opt.
Необходимые аксессуары: набор уплотнительных прокладок, IP 40
Цвет
белый RAL 9016
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
166 mm
Ширина
64 mm
Высота
31 mm
Длина платы, в основании
124 mm
Ширина платы, в основании
34 mm
Длина платы, в верхней части
68 mm
Ширина платы, в верхней части
50 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

Масса/1 шт.
94 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany

Customising service: We can modify our enclosures to meet your specific requirements. We will deliver your enclosures fully finished and ready to use. All you have to do is install your equipment inside. View customising options for B2804027 and dont forget to request a quotation!
