B2804016 STYLE-CASE L

B2804016

STYLE-CASE L

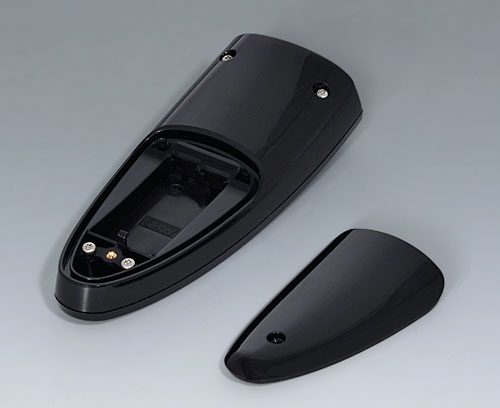

Ручной корпус, состоящий из двух частей, с эргономичной и прочной конструкцией и комфортный в использовании. При использовании уплотнительных прокладок (поставляются отдельно) обеспечивается степень защиты IP 65. Без уплотнительных прокладок степень защиты IP 40. Монтажные бобышки для крепления плат и компонентов в верхней и нижней частях.
Батарейный отсек на 2 батарейки АА с доступом снаружи. Крышка батарейного отсека располагается на нижней части корпуса и крепится на винте.

Комплект поставки

Верхняя и нижняя части, крышка батарейного отсека, сборочный крепёж

  • Возможные аксессуары
  • Услуги по доработке

Аксессуары - для батареек

B2904210 Набор батарейных контактов

B2904210

Набор батарейных контактов Для 2 батареек АА.

Комплект поставки 1 контакт "минус", 1 контакт "плюс", 1 двойной контакт

Закрыть

B2904210

Набор батарейных контактов
изделие добавлено в вашу корзину
Cталь
никелированный

Аксессуары - для защиты

B2904111 Набор уплотнительных прокладок L

B2904111

Набор уплотнительных прокладок L Для увеличения степени защиты корпуса STYLE-CASE L.

Комплект поставки 2 уплотнительные прокладки (для корпуса и для батарейного отсека)

Закрыть

B2904111

Набор уплотнительных прокладок L
изделие добавлено в вашу корзину
TPV 50A

Аксессуары - для настенного монтажа / для подвеса

B2904031 Самоклеящаяся плёнка L

B2904031

Самоклеящаяся плёнка L Для крепления настенного держателя. Толстый двусторонний скотч на пенополиэтиленовой основе.

Комплект поставки 1 штука

Закрыть

B2904031

Самоклеящаяся плёнка L
изделие добавлено в вашу корзину
B2904039 Настенный держатель L

B2904039

Настенный держатель L Специальный держатель для удобного размещения корпуса STYLE-CASE L. Крепление к стене через два продолговатых отверстия. Также можно крепить держатель к стене с помощью двусторонней самоклеящейся плёнки B2904031 (поставляется отдельно).

Комплект поставки 1 держатель

Закрыть

B2904039

Настенный держатель L
изделие добавлено в вашу корзину
ACA (UL 94 HB)
черный RAL 9005

Аксессуары - для сборки

A0304031 Шуруп 2,2 x 5 мм (PZ1)

A0304031

Шуруп 2,2 x 5 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0304031

Шуруп 2,2 x 5 мм (PZ1)
изделие добавлено в вашу корзину

Виды доработки для B2804016

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Примеры Применения
  • Информация по закупке
Степень защиты
IP 65 opt.
Необходимые аксессуары: набор уплотнительных прокладок, IP 40
Цвет
черный RAL 9005
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
166 mm
Ширина
64 mm
Высота
31 mm
Длина платы, в основании
55 mm
Ширина платы, в основании
34 mm
Длина платы, в верхней части
68 mm
Ширина платы, в верхней части
50 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

Масса/1 шт.
94 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany

Customising service: We can modify our enclosures to meet your specific requirements. We will deliver your enclosures fully finished and ready to use. All you have to do is install your equipment inside. View customising options for B2804016 and dont forget to request a quotation!
