B2802016 STYLE-CASE S

B2802016

STYLE-CASE S

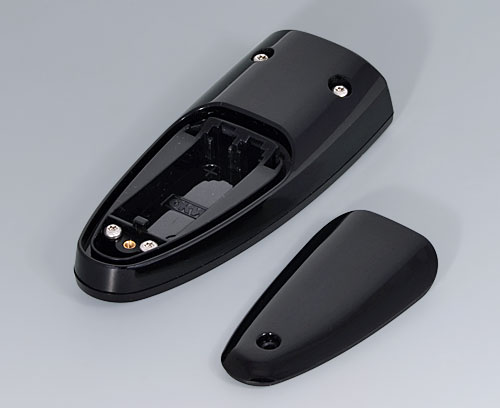

Ручной корпус, состоящий из трёх частей, с прочной конструкцией и комфортный в использовании. При использовании уплотнительных прокладок (поставляются отдельно) обеспечивается степень защиты IP 65. Без уплотнительных прокладок степень защиты IP 40. Монтажные бобышки для крепления плат и компонентов в верхней и нижней части.
Батарейный отсек на 2 батарейки ААА с доступом снаружи. Крышка батарейного отсека располагается на нижней части корпуса и крепится на винте.

Комплект поставки

Верхняя и нижняя части, крышка батарейного отсека, набор сборочного крепежа

  • Возможные аксессуары
  • Услуги по доработке

Аксессуары - для батареек

A9190020 Набор батарейных контактов

A9190020

Набор батарейных контактов Для 2 батареек ААA.

Комплект поставки 1 контакт "минус", 1 контакт "плюс", 1 двойной контакт

Закрыть

A9190020

Набор батарейных контактов
изделие добавлено в вашу корзину
Cталь
никелированный

Аксессуары - для защиты

B2902111 Набор уплотнительных прокладок S

B2902111

Набор уплотнительных прокладок S Для увеличения степени защиты корпуса STYLE-CASE S.

Комплект поставки 2 уплотнительные прокладки (для корпуса и для батарейного отсека)

Закрыть

B2902111

Набор уплотнительных прокладок S
изделие добавлено в вашу корзину
TPV 50A

Аксессуары - для настенного монтажа / для подвеса

B2902031 Самоклеящаяся плёнка S

B2902031

Самоклеящаяся плёнка S Для крепления настенного держателя. Толстый двусторонний скотч на пенополиэтиленовой основе.

Комплект поставки 1 штука

Закрыть

B2902031

Самоклеящаяся плёнка S
изделие добавлено в вашу корзину
B2902039 Настенный держатель S

B2902039

Настенный держатель S Специальный держатель для удобного размещения корпуса STYLE-CASE S. Крепление к стене через два продолговатых отверстия. Также можно крепить держатель к стене с помощью двусторонней самоклеящейся плёнки B2902031 (поставляется отдельно).

Комплект поставки 1 держатель

Закрыть

B2902039

Настенный держатель S
изделие добавлено в вашу корзину
ACA (UL 94 HB)
черный RAL 9005

Аксессуары - для сборки

A0304031 Шуруп 2,2 x 5 мм (PZ1)

A0304031

Шуруп 2,2 x 5 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0304031

Шуруп 2,2 x 5 мм (PZ1)
изделие добавлено в вашу корзину

Виды доработки для B2802016

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Информация по закупке
Степень защиты
Цвет
черный RAL 9005
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
123 mm
Ширина
48 mm
Высота
24 mm
Длина платы, в основании
36 mm
Ширина платы, в основании
22 mm
Длина платы, в верхней части
41,5 mm
Ширина платы, в верхней части
34,6 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

Масса/1 шт.
56 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
