C8014182

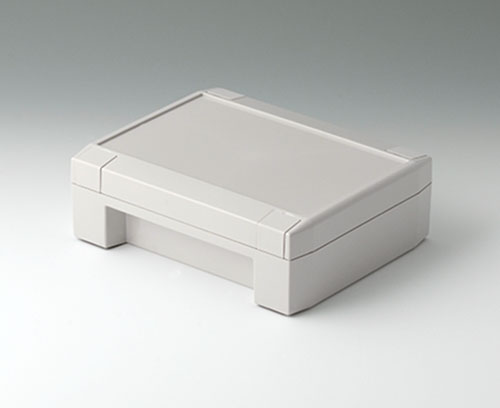

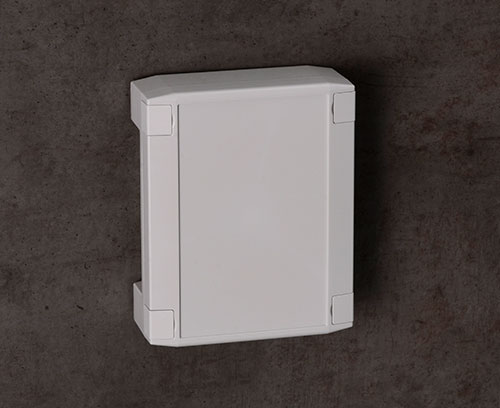

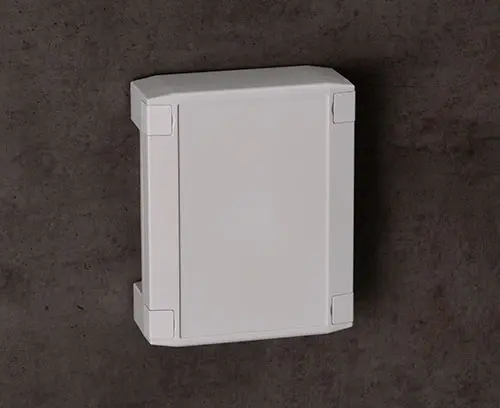

SOLID-BOX 145

Многофункциональный высококачественный промышленный корпус: стильный, прочный и влагозащищенный. Глянцевая поверхность. Сборочные винты расположены вне области герметизации. Маскирующие заглушки скрывают сборочные винты. Углубленная рабочая область на верхней части для защиты наклейки или пленочной клавиатуры.
Бобышки для крепления платы или монтажной панели в нижней и верхней части. В нижней части также имеются посадочные места для крепления DIN-рейки. На задней поверхности имеются бобышки для крепления держателей стандарта VESA 75x75.
Характеристики пластмассы: повышенное значение температуры тепловой деформации (Vicat/B 120 = 110 °C); класс горючести UL 94 V-0 от 1,5 мм; индекс воспламеняемости от раскаленной проволоки (GWFI): 960 °C при 2,0 мм; пламястойкость в отсутствии хлора и брома.

Комплект поставки

1 нижняя часть, 1 верхняя часть с уплотнительной прокладкой, 4 маскирующие заглушки, набор сборочного крепежа

2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download

Сгенерировать вашу спецификацию в формате PDF для C8014182

Выберите те пункты, которые вы хотите включить в PDF.

Добавить в корзину Добавить в корзину Добавить в корзину
изделие добавлено в вашу корзину
продолжить или просмотреть вашу корзину

Аксессуары - для настенного монтажа / для подвеса

A9325018 Pole/mast mounting bracket

A9325018

Pole/mast mounting bracket

For the secure and stable mounting of IP rated electronic enclosures to poles, masts, and pipes using cable ties or stainless steel screw bands, suitable for pole diameters from 30 mm. The bracket is attached to the rear of the enclosure (four drilled holes required) and is manufactured from UV resistant material.

Note:
Every application (environment, sealing requirements, enclosure size/version, mast diameter, etc.) is different. For this reason, no mounting screws, cable ties or stainless steel screw bands are supplied; only the mast/pipe bracket is included. However, on request, we can provide a wide range of solutions tailored precisely to the intended application.

Комплект поставки 1 pole/mast mounting bracket

A9325018

Pole/mast mounting bracket
изделие добавлено в вашу корзину

тёмно-серый RAL 7016
100x100x20mm
C2299031 Внутренние петли

C2299031

Внутренние петли Для удержания крышки (верхней части) при открывании корпуса.

При использовании с корпусами ROBUST BOX: петли могут быть установлены на любой из четырех сторон корпуса; не подходят для корпусов с размерами 300 х 200 мм и 360 х 240 мм (Д х Ш).

При использовании с корпусами SOLID BOX: петли устанавливаются на длинной стороне корпуса.

Комплект поставки 2 внутренние петли

C2299031

Внутренние петли
изделие добавлено в вашу корзину

естественная окраска
C8100360 Набор петель

C8100360

Набор петель Для удержания верхней части корпуса при его открывании.
Петли крепятся к подготовленным монтажным бобышкам, расположенным на длинных сторонах нижней и верхней части.

Комплект поставки 2 петли, 4 шурупа

C8100360

Набор петель
изделие добавлено в вашу корзину

Аксессуары - для сборки

A0308132 Шуруп 3 x 8 мм (T10)

A0308132

Шуруп 3 x 8 мм (T10) Шуруп с головкой Torx T10. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

A0308132

Шуруп 3 x 8 мм (T10)
изделие добавлено в вашу корзину

Прочие аксессуары

C8100188 Набор ножек

C8100188

Набор ножек Для надежного размещения корпуса SOLID-BOX на столе или другой горизонтальной поверхности. Ножки вставляются в подготовленные отвестия на нижней части корпуса.

Комплект поставки 4 ножки

C8100188

Набор ножек
изделие добавлено в вашу корзину

вулкан

Виды доработки для C8014182

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

Материал

Степень защиты
, ,
Цвет
светло-серый RAL 7035
Стандарты
Соответствует RoHS
Соответствует REACH
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
180 mm
Ширина
145 mm
Высота
60 mm
Длина платы, в основании
170 mm
Ширина платы, в основании
102 mm
Длина платы, в верхней части
170 mm
Ширина платы, в верхней части
102 mm
Длина плёночной клавиатуры
163,8 mm
Ширина плёночной клавиатуры
103 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Инструкции по сборке (группа)

Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

Масса/1 шт.
410 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany

Customising service: We can modify our enclosures to meet your specific requirements. We will deliver your enclosures fully finished and ready to use. All you have to do is install your equipment inside. View customising options for C8014182 and don't forget to request a quotation!
