C6404107

SMART-PANEL S114

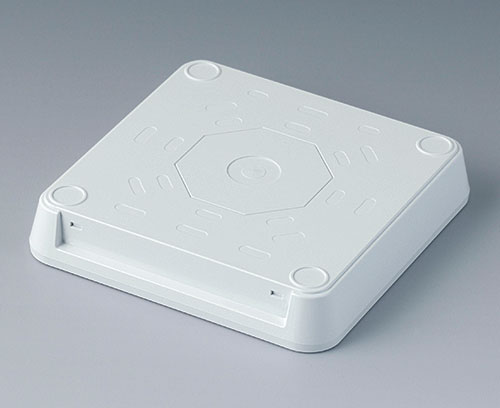

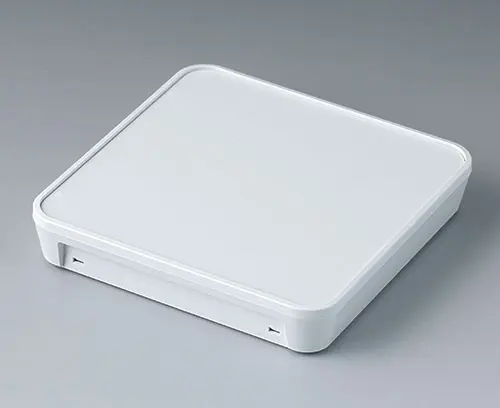

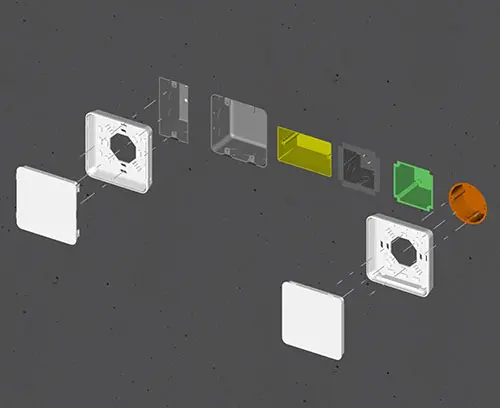

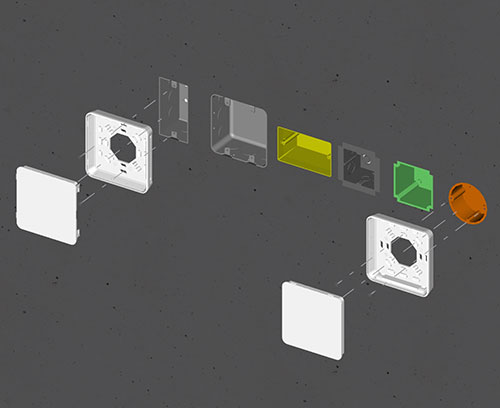

Пластмассовый корпус с привлекательным дизайном, состоящий из двух частей, с плоской верхней частью. Монтажные бобышки в верхней части для крепления плат и компонентов. Нижняя часть с намеченными отверстиями для установки на стандартные стенные монтажные коробки (необходима механическая обработка). Надёжная система сборки на защёлках. Удобное размещение электронных компонентов. Для лёгкого открывания корпусов рекомендуется использовать набор инструментов для открывания (поставляется отдельно). Углублённая область на лицевой поверхности защищает плёночную клавиатуру или стеклянную лицевую панель. Благодаря высококачественному материалу (UL 94 V-0) и привлекательному дизайну, корпус идеально подходит для использования в современных системах автоматики зданий.

Комплект поставки

1 верхняя часть, 1 нижняя часть

2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download

Сгенерировать вашу спецификацию в формате PDF для C6404107

Выберите те пункты, которые вы хотите включить в PDF.

Добавить в корзину Добавить в корзину Добавить в корзину
изделие добавлено в вашу корзину
продолжить или просмотреть вашу корзину

Аксессуары - для сборки

A0325060 Шуруп 2,5 x 6 мм (T8)

A0325060

Шуруп 2,5 x 6 мм (T8) Шуруп с головкой Torx T8. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

A0325060

Шуруп 2,5 x 6 мм (T8)
изделие добавлено в вашу корзину

Прочие аксессуары

A9210180 Резиновые ножки 10,1 x 1,8 мм

A9210180

Резиновые ножки 10,1 x 1,8 мм Самоклеящиеся резиновые ножки для предотвращения проскальзывания.

Комплект поставки 2 резиновых ножки

A9210180

Резиновые ножки 10,1 x 1,8 мм
изделие добавлено в вашу корзину
прозрачный
C6502010 Набор инструментов для открывания

C6502010

Набор инструментов для открывания Набор специальных инструментов для открывания корпусов SMART-PANEL. В набор входят два одинаковых пластмассовых инструмента для расцепления сборочных защёлок корпуса. Рекомендуется использовать оба инструмента одновременно. Набор будет очень полезен для технического обслуживания прибора непосредственно на месте его эксплуатации.

Комплект поставки 2 инструмента для открывания

C6502010

Набор инструментов для открывания
изделие добавлено в вашу корзину

белый RAL 9016

Виды доработки для C6404107

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

Материал

Степень защиты
Цвет
белый RAL 9016
Стандарты
Соответствует RoHS
Соответствует REACH
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
114 mm
Ширина
114 mm
Высота
21,3 mm
Длина платы, в основании
98 mm
Ширина платы, в основании
96 mm
Длина плёночной клавиатуры
108,5 mm
Ширина плёночной клавиатуры
108,5 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

Масса/1 шт.
100 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
