Аксессуары для корпусов
B4608107

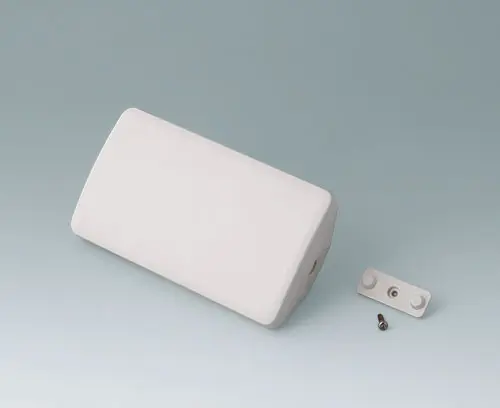

SMART-CONTROL S, исп. I

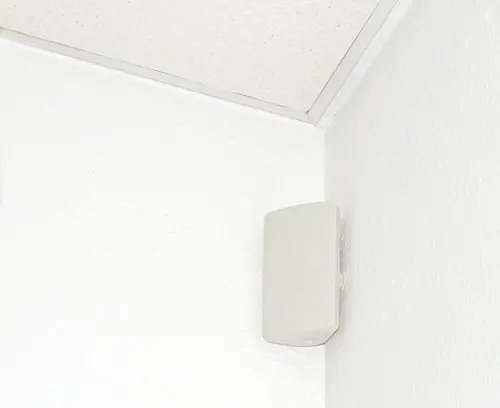

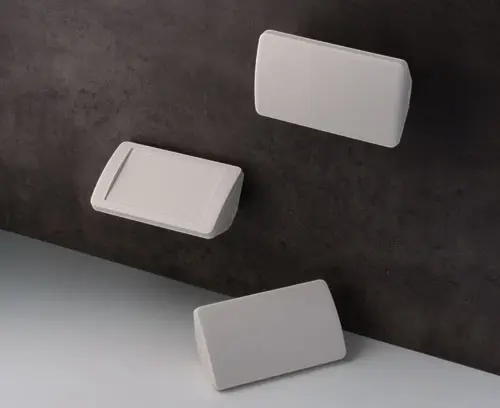

Пластмассовый корпус, состоящий из двух частей, с округлой верхней частью. Базовая треугольная форма позволяет размещать корпус в углу или ориентировать рабочую область под удобным углом наклона 45°. Прочная конструкция с испытанной системой сопряжения верхней и нижней частей "шпунт-паз". Сборка с помощью винтов из нержавеющей стали со шлицем "Torx". Степень защиты IP 40 (без уплотнительной прокладки). Монтажные бобышки для крепления плат и компонентов в верхней и нижней частях корпуса.
ИсполнениеБез углублённой области на верхней части

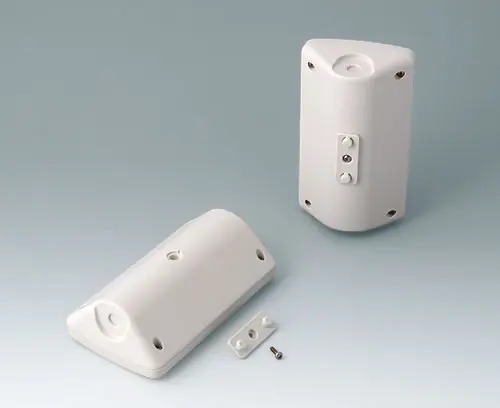

Комплект поставкиВерхняя и нижняя части, адаптер, набор сборочного крепежа
Сгенерировать вашу спецификацию в формате PDF для B4608107
Выберите те пункты, которые вы хотите включить в PDF.

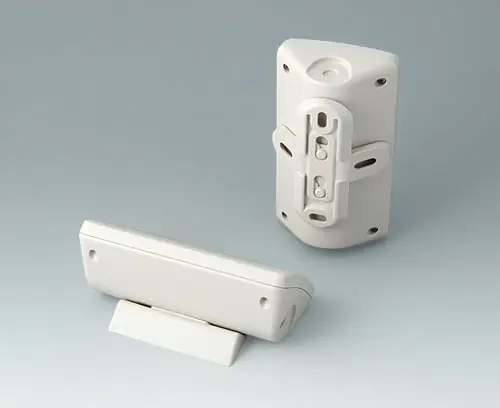

Аксессуары - базы
B4705207
Комплект поставки 1 настольная подставка, 2 самоклеящиеся ножки
B4705207
Настольная подставкаАксессуары - для защиты
B4708920
Комплект поставки 1 уплотнительная прокладка
B4708920
Уплотнительная прокладка SАксессуары - для настенного монтажа / для подвеса
B4705907
Комплект поставки 1 настенный держатель
B4705907
Настенный держательАксессуары - для сборки
A0325060
Комплект поставки 1 шуруп
A0325060
Шуруп 2,5 x 6 мм (T8)Необходимые аксессуары: уплотнительная прокладка,
Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- Чертёж в формате PDF (без регистрации) 382 KB
- Чертёж в формате DWG 573 KB
- Чертёж в формате DXF 2 074 KB
- Файл PDF с трёхмерным видом (Acrobat Reader) (можно вращать изделие на 360°, скрывать детали для доступа к внутренней конструкции...) 752 KB
3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- 00025844.x_t 7 992 KB
- 00025844.STEP 13 835 KB
- 00025844.SAT 19 259 KB
(изделия OKW)
Customising service: We can modify our enclosures to meet your specific requirements. We will deliver your enclosures fully finished and ready to use. All you have to do is install your equipment inside. View customising options for B4608107 and don't forget to request a quotation!
