Аксессуары для корпусов
A9167017

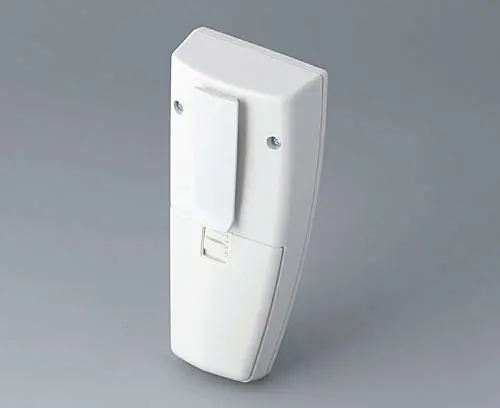

Поясная/карманная клипса
Клипса для ношения корпусов SMART-CASE M, L и XL на поясе или на кармане одежды. Для закрепления на корпусе необходимо просверлить намеченные отверстия в нижней части корпуса.
Комплект поставки1 клипса, набор сборочного крепежа
Сгенерировать вашу спецификацию в формате PDF для A9167017
Выберите те пункты, которые вы хотите включить в PDF.
A9066107
Исполнение Без углублённой области на верхней части
Комплект поставки 1 нижняя часть, 1 верхняя часть, 1 шуруп
A9066107
SMART-CASE M, исп. Iбелый RAL 9002
96x47x24mm
A9066117
Исполнение С углублённой областью на верхней части
Комплект поставки 1 нижняя часть, 1 верхняя часть, 1 шуруп
A9066117
SMART-CASE M, исп. IIбелый RAL 9002
96x47x24mm

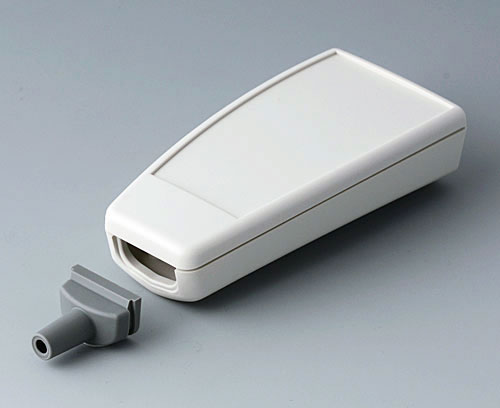

A9066127
Исполнение Без посадочных мест для батареек, с кабельным вводом под кабели диаметром от 5,0 до 5,9 мм.
Комплект поставки 1 нижняя часть, 1 верхняя часть, 1 кабельный ввод, набор сборочного крепежа
A9066127
SMART-CASE M, исп. IIIбелый RAL 9002
96x47x24mm

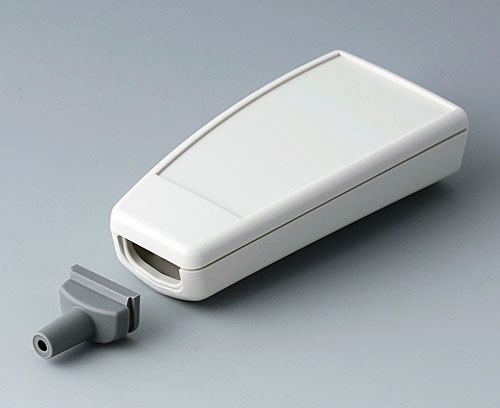

A9066137
Исполнение Без посадочных мест для батареек, с кабельным вводом под кабели диаметром от 4,2 до 5,0 мм.
Комплект поставки 1 нижняя часть, 1 верхняя часть, 1 кабельный ввод, набор сборочного крепежа
A9066137
SMART-CASE M, исп. IVбелый RAL 9002
96x47x24mm
A9066147
Исполнение Без посадочных мест для батареек, с кабельным вводом под кабели диаметром от 3,4 до 4,2 мм.
Комплект поставки 1 нижняя часть, 1 верхняя часть, 1 кабельный ввод, набор сборочного крепежа
A9066147
SMART-CASE M, исп. Vбелый RAL 9002
96x47x24mm
A9066317
Исполнение С углублённой областью на верхней части
Комплект поставки 1 нижняя часть, 1 верхняя часть, 1 шуруп
A9066317
SMART-CASE M, исп. VIбелый RAL 9002
96x47x24mm
A9067107
Исполнение С батарейным отсеком для 2 батареек АА или 1 батарейки 9 В
Комплект поставки 1 нижняя часть, 1 верхняя часть, 1 крышка батарейного отсека, набор сборочного крепежа
A9067107
SMART-CASE L, исп. Iбелый RAL 9002
140x62,7x30,5mm
A9067117
Исполнение Без батарейного отсека
Комплект поставки 1 нижняя часть, 1 верхняя часть, набор сборочного крепежа
A9067117
SMART-CASE L, исп. IIбелый RAL 9002
140x62,7x30,5mm
,

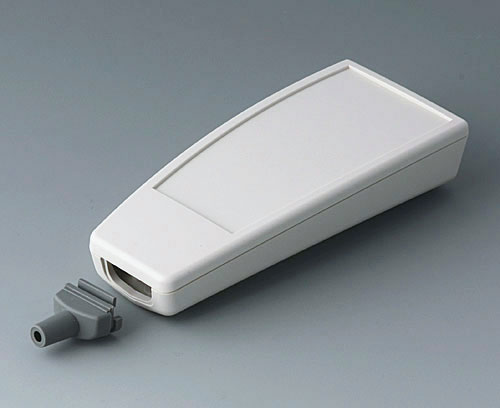

A9067127
Исполнение Без батарейного отсека, с кабельным вводом под кабели диаметром от 5,0 до 5,9 мм.
Комплект поставки 1 нижняя часть, 1 верхняя часть, 1 кабельный ввод, набор сборочного крепежа
A9067127
SMART-CASE L, исп. IIIбелый RAL 9002
140x62,7x30,5mm
,

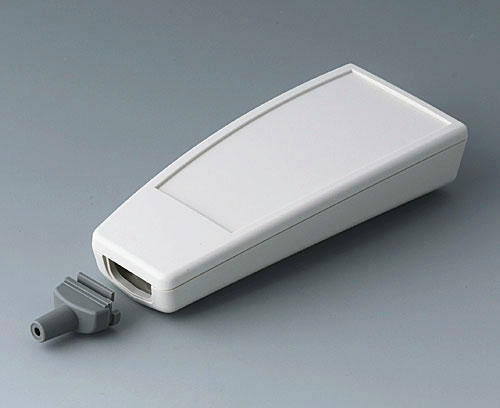

A9067137
Исполнение Без батарейного отсека, с кабельным вводом под кабели диаметром от 4,2 до 5,0 мм.
Комплект поставки 1 нижняя часть, 1 верхняя часть, 1 кабельный ввод, набор сборочного крепежа
A9067137
SMART-CASE L, исп. IVбелый RAL 9002
140x62,7x30,5mm
,

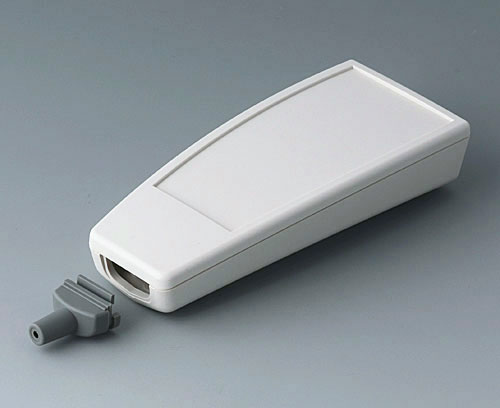

A9067147
Исполнение Без батарейного отсека, с кабельным вводом под кабели диаметром от 3,4 до 4,2 мм.
Комплект поставки 1 нижняя часть, 1 верхняя часть, 1 кабельный ввод, набор сборочного крепежа
A9067147
SMART-CASE L, исп. Vбелый RAL 9002
140x62,7x30,5mm
,
A9068107
Исполнение С батарейным отсеком для 2 батареек АА или 1 батарейки 9 В
Комплект поставки 1 нижняя часть, 1 верхняя часть, 1 крышка батарейного отсека, набор сборочного крепежа
A9068107
SMART-CASE XL, исп. Iбелый RAL 9002
168x74,4x35,4mm
A9068117
Исполнение Без батарейного отсека
Комплект поставки 1 нижняя часть, 1 верхняя часть, набор сборочного крепежа
A9068117
SMART-CASE XL, исп. IIбелый RAL 9002
168x74,4x35,4mm
,
A9068127
Исполнение Без батарейного отсека, с кабельным вводом под кабели диаметром от 5,0 до 5,9 мм.
Комплект поставки 1 нижняя часть, 1 верхняя часть, 1 кабельный ввод, набор сборочного крепежа
A9068127
SMART-CASE XL, исп. IIIбелый RAL 9002
168x74,4x35,4mm
,
A9068137
Исполнение Без батарейного отсека, с кабельным вводом под кабели диаметром от 4,2 до 5,0 мм.
Комплект поставки 1 нижняя часть, 1 верхняя часть, 1 кабельный ввод, набор сборочного крепежа
A9068137
SMART-CASE XL, исп. IVбелый RAL 9002
168x74,4x35,4mm
,
A9068147
Исполнение Без батарейного отсека, с кабельным вводом под кабели диаметром от 3,4 до 4,2 мм.
Комплект поставки 1 нижняя часть, 1 верхняя часть, 1 кабельный ввод, набор сборочного крепежа
A9068147
SMART-CASE XL, исп. Vбелый RAL 9002
168x74,4x35,4mm
,
Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- Чертёж в формате PDF (без регистрации) 174 KB
- Чертёж в формате DWG 328 KB
- Чертёж в формате DXF 684 KB
