C2243601

Часть корпуса 240, со шпунтом Часть корпуса с резьбой и монтажными бобышками. Может использоваться в качестве как верхней, так и нижней части. Сборочные резьбовые колодцы и отверстия для настенного монтажа вне зоны герметизации. Углубление ок. 0,8 мм для плёночной клавиатуры. Для сборки корпуса необходима 1 часть корпуса с пазом и 1 часть корпуса со шпунтом.

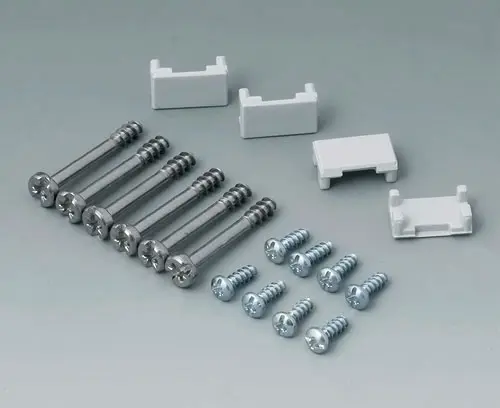

Набор крепежа 6 винтов для сборки корпуса, 8 шурупов для крепления платы, 4 заглушки.

Часть корпуса 240, со шпунтом Часть корпуса с резьбой и монтажными бобышками. Может использоваться в качестве как верхней, так и нижней части. Сборочные резьбовые колодцы и отверстия для настенного монтажа вне зоны герметизации. Углубление ок. 0,8 мм для плёночной клавиатуры. Для сборки корпуса необходима 1 часть корпуса с пазом и 1 часть корпуса со шпунтом.

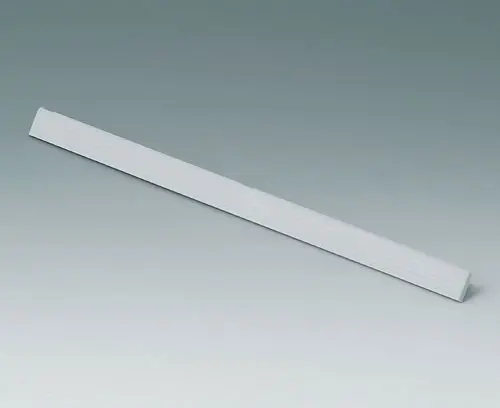

Маскирующая полоска 240, без отверстий Защёлкивается в верхнюю или нижнюю часть корпуса (необходимо 2 шт. на корпус)

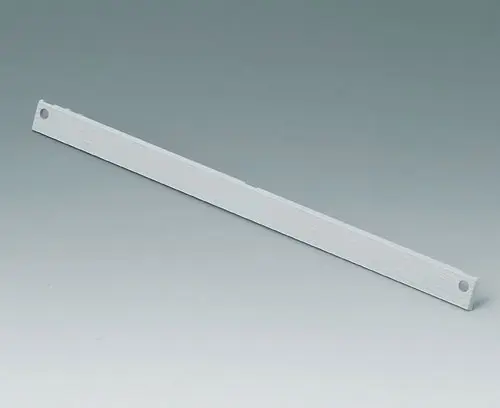

Маскирующая полоска 240, с отверстиями Защёлкивается в верхнюю или нижнюю часть корпуса (необходимо 2 шт. на корпус). Имеются отверстия для ножек или пломбировочных вставок.

Пломбировочная вставка Для использования со свинцовыми пломбами.

Клапан компенсации давления, M6 х 0,75 Устройство для выравнивания давления , предназначенное для защиты чувствительных электронных схем. Изменение атмосферного давления, а также резкое понижение температуры воздуха, может вызвать градиент давления, направленный внутрь корпуса. В результате внутрь корпуса может проникнуть грязь или влага. Конструкция компенсатора давления, основанная на запатентованной технологии IQ TEX®, является идеальным решением для выравнивания давления в корпусах и шкафах управления. Как описывалось выше, данное техническое решение также обеспечивает защиту от посторонних частиц. При необходимости компенсатор может обеспечивать абсолютную герметичность при давлениях до 6 бар.
Воздушный поток: 6,5 л/мин (0,25 бар), 16,5 л/мин (1 бар).
Давление, необходимое для проникновения воды: не менее 6 бар.
Диапазон температур: от -40°C до +110°C.
Материал уплотнителя: BASF Luquafleece + PA6 mesh (совместное литье).

Клапан компенсации давления, M10 х 1 Устройство для выравнивания давления, предназначенное для защиты чувствительных электронных схем. Изменение атмосферного давления, а также резкое понижение температуры воздуха, может вызвать градиент давления, направленный внутрь корпуса. В результате внутрь корпуса может проникнуть грязь или влага. Конструкция компенсатора давления, основанная на запатентованной технологии IQ TEX®, является идеальным решением для выравнивания давления в корпусах и шкафах управления. Как описывалось выше, данное техническое решение также обеспечивает защиту от посторонних частиц. При необходимости компенсатор может обеспечивать абсолютную герметичность при давлениях до 6 бар.
Воздушный поток: 19,5 л/мин (0,25 бар), 43,5 л/мин (1 бар).
Давление, необходимое для проникновения воды: не менее 6 бар.
Диапазон температур: от -40°C до +110°C.
Материал уплотнителя: BASF Luquafleece + PA6 mesh (совместное литье).

Ушки для настенного монтажа Для монтажа корпуса на стену после сборки корпуса.

Петли Для корпусов с шириной/длиной 120, 160, 200 и 240 мм. Требуются дополнительные отверстия в корпусе.

Шуруп 3 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Шуруп 3 x 8 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Шуруп 3 x 8 мм (T10) Шуруп с головкой Torx T10. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Ножки Для настольных применений.

Набор для монтажа платы Для крепления плат в корпусах ROBUST-BOX с шириной 80 и 160 мм.
