B6706104 RAILTEC C, 9 модулей, исп. III

B6706104

RAILTEC C, 9 модулей, исп. III

Корпус с открытыми областями соединений с двух сторон. Не подходит для использования с крышками области соединений. Для установки на 35-миллиметровую DIN-рейку. Монтажные бобышки в нижней части. В верхней части вертикальные и горизонтальные направляющие для плат. Сборка на защёлках. Рамка, лицевые панели и округлые лицевые панели поставляются отдельно.

Исполнение

C открытой лицевой частью*, с отделённой областью соединений
(*поставляется с перемычкой в области лицевого отверстия; перемычка придает жёсткость во время транспортировки и легко удаляется)

Комплект поставки

1 нижняя часть, 3 клипсы, 1 верхняя часть

  • Возможные аксессуары
  • Услуги по доработке

Аксессуары - соединители

B6601222 Вилочная часть соединителя, шаг 5,08 мм

B6601222

Вилочная часть соединителя, шаг 5,08 мм Монтируемая на плату часть 5-штыревого соединителя с шагом 5,08 мм.

Комплект поставки 1 шт.

Закрыть

B6601222

Вилочная часть соединителя, шаг 5,08 мм
изделие добавлено в вашу корзину
ПА 6 (UL 94 V-0)
B6601223 Розеточная часть соединителя, шаг 5,08 мм

B6601223

Розеточная часть соединителя, шаг 5,08 мм Ответная часть 5-штыревого соединителя с шагом 5,08 мм, с клеммным подключением.

Комплект поставки 1 шт.

Закрыть

B6601223

Розеточная часть соединителя, шаг 5,08 мм
изделие добавлено в вашу корзину
ПА 6 (UL 94 V-0)
B6602222 Вилочная часть соединителя, шаг 5,08 мм

B6602222

Вилочная часть соединителя, шаг 5,08 мм Монтируемая на плату часть 9-штыревого соединителя с шагом 5,08 мм.

Комплект поставки 1 шт.

Закрыть

B6602222

Вилочная часть соединителя, шаг 5,08 мм
изделие добавлено в вашу корзину
ПА 6 (UL 94 V-0)
B6602223 Розеточная часть соединителя, шаг 5,08 мм

B6602223

Розеточная часть соединителя, шаг 5,08 мм Ответная часть 9-штыревого соединителя с шагом 5,08 мм, с клеммным подключением.

Комплект поставки 1 шт.

Закрыть

B6602223

Розеточная часть соединителя, шаг 5,08 мм
изделие добавлено в вашу корзину
ПА 6 (UL 94 V-0)
B6606222 Вилочная часть соединителя, шаг 5,08 мм

B6606222

Вилочная часть соединителя, шаг 5,08 мм Монтируемая на плату часть 2-штыревого соединителя с шагом 5,08 мм.

Комплект поставки 1 шт.

Закрыть

B6606222

Вилочная часть соединителя, шаг 5,08 мм
изделие добавлено в вашу корзину
ПА 6 (UL 94 V-0)
B6606223 Розеточная часть соединителя, шаг 5,08 мм

B6606223

Розеточная часть соединителя, шаг 5,08 мм Ответная часть 2-штыревого соединителя с шагом 5,08 мм, с клеммным подключением.

Комплект поставки 1 шт.

Закрыть

B6606223

Розеточная часть соединителя, шаг 5,08 мм
изделие добавлено в вашу корзину
ПА 6 (UL 94 V-0)
B6802650 Клеммная колодка, шаг 5,08 мм

B6802650

Клеммная колодка, шаг 5,08 мм Клеммная колодка 9-полюсная с шагом 5,08 мм.

Комплект поставки 1 шт.

Закрыть

B6802650

Клеммная колодка, шаг 5,08 мм
изделие добавлено в вашу корзину
ПА 68 (UL 94 V-0)
светло-серый

Прочие аксессуары

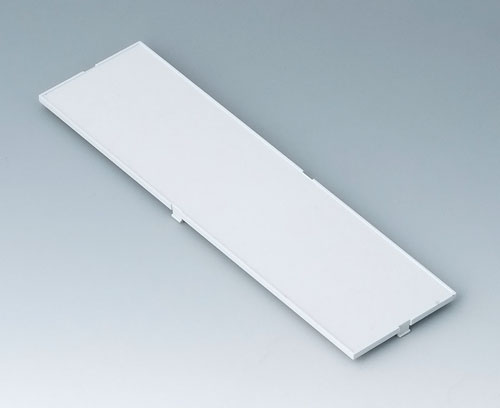

B6806100 Лицевая панель, 9 модуля

B6806100

Лицевая панель, 9 модуля Крепится на защёлках.

Комплект поставки 1 лицевая панель

Закрыть

B6806100

Лицевая панель, 9 модуля
изделие добавлено в вашу корзину
ПК (UL 94 V-0)
светло-серый
155x42mm
B6806200 Лицевая панель, 9 модуля

B6806200

Лицевая панель, 9 модуля Крепится на защёлках.

Комплект поставки 1 лицевая панель

Закрыть

B6806200

Лицевая панель, 9 модуля
изделие добавлено в вашу корзину
ПК (UL 94 V-0)
прозрачный
155x42mm

Виды доработки для B6706104

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Информация по закупке
Материал
Цвет
Основание и крышка светло-серый,
Защёлкивающийся замок черный/прозрачная
Ширина
160 mm
Высота
90 mm
Глубина
58 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

Прочая информация

Масса/1 шт.
95 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
U.K.
