Аксессуары для корпусов
B6522101

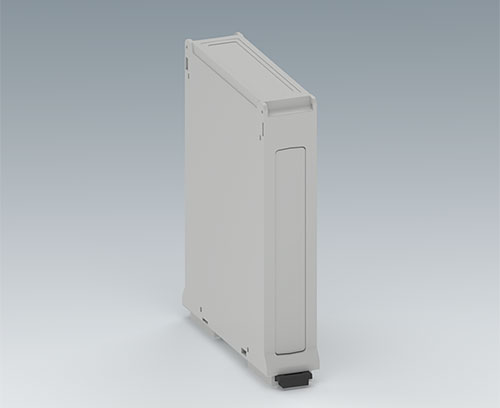

RAILTEC BP, M22, с закрытыми боковыми панелями

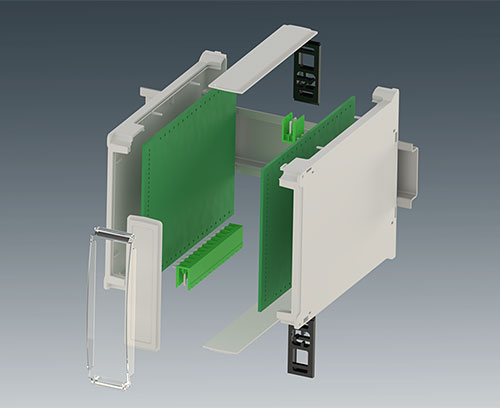

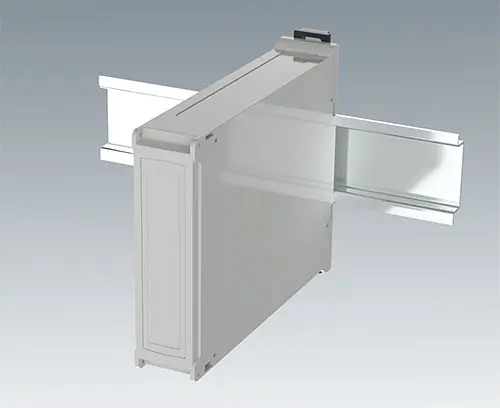

Корпус на DIN-рейку со съемными боковыми панелями и лицевой панелью. Возможность размещения соединителей с трех сторон (до двух 16-контактных разъемов с шагом 5,08). Простая и быстрая установка на DIN-рейку шириной 35 мм. Конструкция корпуса обеспечивает простое и гибкое размещение электроники, а также эффективную безвинтовую систему сборки.
Кратность заказа: 10 шт.
с закрытыми боковыми панелями
Комплект поставкив упаковках по 10 корпусов (состав корпуса: основа, состоящая из двух частей; 2 закрытые боковые панели, 1 лицевая панель, 2 клипсы на DIN-рейку)
2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download
3D/2D download
Сгенерировать вашу спецификацию в формате PDF для B6522101
Выберите те пункты, которые вы хотите включить в PDF.
Добавить в корзину
Аксессуары - для защиты
B6622101
Откидная крышка
Откидная крышка округлой формы для корпуса RAILTEC BP, M22. Петли крышки можно размещать с обеих сторон корпуса. Защищает электронику, соединители и/или элементы управления и визуализации.
Кратность заказа: 10 шт.
Кратность заказа: 10 шт.
Комплект поставки в упаковках по 10 корпусов
B6622101
Откидная крышкаизделие добавлено в вашу корзину
Аксессуары - соединители
B6600222
Вилочная часть соединителя, шаг 5,08 мм
Монтируемая на плату часть 3-штыревого соединителя с шагом 5,08 мм.
Комплект поставки 1 шт.
B6600222
Вилочная часть соединителя, шаг 5,08 ммизделие добавлено в вашу корзину
B6601222
Вилочная часть соединителя, шаг 5,08 мм
Монтируемая на плату часть 5-штыревого соединителя с шагом 5,08 мм.
Комплект поставки 1 шт.
B6601222
Вилочная часть соединителя, шаг 5,08 ммизделие добавлено в вашу корзину
B6602222
Вилочная часть соединителя, шаг 5,08 мм
Монтируемая на плату часть 9-штыревого соединителя с шагом 5,08 мм.
Комплект поставки 1 шт.
B6602222
Вилочная часть соединителя, шаг 5,08 ммизделие добавлено в вашу корзину
B6605222
Вилочная часть соединителя, шаг 5,08 мм
Монтируемая на плату часть 13-штыревого соединителя с шагом 5,08 мм.
Комплект поставки 1 шт.
B6605222
Вилочная часть соединителя, шаг 5,08 ммизделие добавлено в вашу корзину
B6606222
Вилочная часть соединителя, шаг 5,08 мм
Монтируемая на плату часть 2-штыревого соединителя с шагом 5,08 мм.
Комплект поставки 1 шт.
B6606222
Вилочная часть соединителя, шаг 5,08 ммизделие добавлено в вашу корзину
B6608222
Вилочная часть соединителя, шаг 5,08 мм
Монтируемая на плату часть 6-штыревого соединителя с шагом 5,08 мм.
Комплект поставки 1 шт.
B6608222
Вилочная часть соединителя, шаг 5,08 ммизделие добавлено в вашу корзину
Прочие аксессуары
B6522801
вая панЛицеель
Лицевая панель для корпуса RAILTEC BP, M22 (для целей замены).
Кратность заказа: 10 шт.
Кратность заказа: 10 шт.
Комплект поставки в упаковках по 10 корпусов
B6522801
вая панЛицеельизделие добавлено в вашу корзину
светло-серый RAL 7035
B6522811
Боковая панель
Боковая панель без вентиляционных отверстий для корпуса RAILTEC BP, M22 (для целей замены).
Кратность заказа: 10 шт.
Кратность заказа: 10 шт.
Комплект поставки в упаковках по 10 корпусов
B6522811
Боковая панельизделие добавлено в вашу корзину
светло-серый RAL 7035
B6522821
Боковая панель с вентиляционными отверстиями
Боковая панель с вентиляционными отверстиями для корпуса RAILTEC BP, M22 (для целей замены).
Кратность заказа: 10 шт.
Кратность заказа: 10 шт.
Комплект поставки Поставка: в упаковках по 10 корпусов
B6522821
Боковая панель с вентиляционными отверстиямиизделие добавлено в вашу корзину
светло-серый RAL 7035
Виды доработки для B6522101
Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.
- Техническая информация
-
Чертежи
- Примеры Применения
- Информация по закупке
Ширина
95 mm
Высота
23 mm
Глубина
113 mm
Шаг
5,08 мм
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.
Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- Чертёж в формате PDF (без регистрации) 203 KB
- Чертёж в формате DWG 519 KB
- Чертёж в формате DXF 2 008 KB
- Файл PDF с трёхмерным видом (Acrobat Reader) (можно вращать изделие на 360°, скрывать детали для доступа к внутренней конструкции...) 328 KB
3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- 00029627.x_t 1 449 KB
- 00029627.step 2 457 KB
- 00029627.sat 3 652 KB
Масса/1 шт.
59 g
Код таможенного тарифа
(изделия OKW)
(изделия OKW)
39269097
Страна изготовления
Denmark
