Аксессуары для корпусов
B6511112

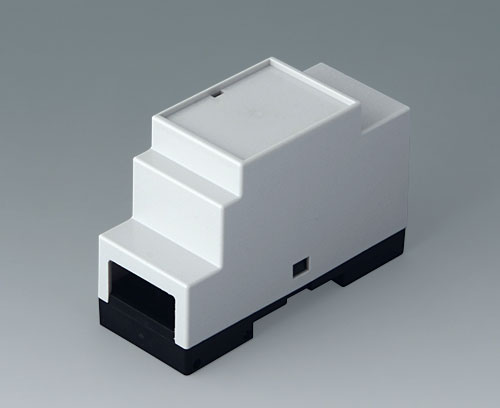

RAILTEC B, 2 модуля, исп. XII
Корпус с увеличенным внутренним пространством. Ассиметричная верхняя часть с одной низкой и одной высокой стороной. Корпус соответствует стандарту DIN 43880 (типоразмер 1). Для установки на 35-миллиметровую DIN-рейку. В нижней части имеются монтажные бобышки для крепления печатной платы. В верхней части имеются вертикальные и горизонтальные направляющие для установки плат.
ИсполнениеC отверстиями под 5-контактный разъём с шагом 5,0/5,08 мм
Комплект поставки1 нижняя часть с клипсой на DIN-рейку, 1 верхняя часть
Сгенерировать вашу спецификацию в формате PDF для B6511112
Выберите те пункты, которые вы хотите включить в PDF.
Аксессуары - для настенного монтажа / для подвеса
B6600334
Комплект поставки Набор из двух ушек
B6600334
Ушки для настенного монтажачерный
Аксессуары - соединители
B6601222
Комплект поставки 1 шт.
B6601222
Вилочная часть соединителя, шаг 5,08 мм
B6601223
Комплект поставки 1 шт.
B6601223
Розеточная часть соединителя, шаг 5,08 ммАксессуары - для сборки
A0305031
Комплект поставки 1 шуруп
A0305031
Шуруп 2,5 х 6 мм (PZ1)Прочие аксессуары
B6601100
Комплект поставки 1 крышка
B6601100
Крышка, 2 модуляпрозрачный
Крышка
Основание
Основание черный,
Защёлкивающийся замок черный
DIN EN 60715 TH35
DIN VDE 0470-1
DIN 43880 глава 1
Соответствует REACH
VBG 4
IEC 529
Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- Чертёж в формате PDF (без регистрации) 215 KB
- Чертёж в формате DWG 441 KB
- Чертёж в формате DXF 1 495 KB
- Файл PDF с трёхмерным видом (Acrobat Reader) (можно вращать изделие на 360°, скрывать детали для доступа к внутренней конструкции...) 211 KB
3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- 00022330.x_t 1 628 KB
- 00022330.step 3 697 KB
- 00022330.sat 3 100 KB
Прочая информация
- Max. size of PCB in mm 568 KB
(изделия OKW)
Customising service: We can modify our enclosures to meet your specific requirements. We will deliver your enclosures fully finished and ready to use. All you have to do is install your equipment inside. View customising options for B6511112 and don't forget to request a quotation!
