B6505223

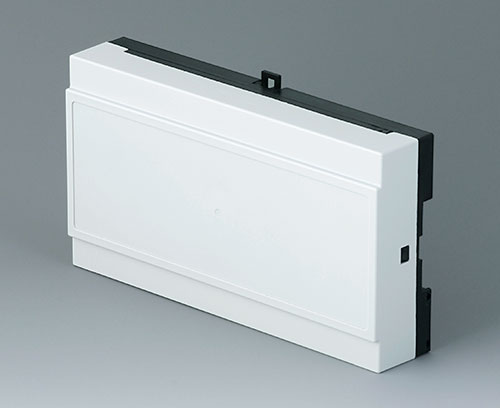

RAILTEC B, 9 модуля, исп. III («плоский»)

Корпус с закрытыми областями соединений в «плоском» исполнении. Для установки на 35-миллиметровую DIN-рейку или для настенного монтажа. Монтажные бобышки в нижней части.

Исполнение

Без отверстий (необходимо дорабатывать корпус под конкретное применение)

Комплект поставки

1 нижняя часть с клипсой на DIN-рейку, 1 верхняя часть

2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download

Сгенерировать вашу спецификацию в формате PDF для B6505223

Выберите те пункты, которые вы хотите включить в PDF.

Добавить в корзину Добавить в корзину Добавить в корзину
изделие добавлено в вашу корзину
продолжить или просмотреть вашу корзину

Аксессуары - для настенного монтажа / для подвеса

B6600334 Ушки для настенного монтажа

B6600334

Ушки для настенного монтажа Для настенного монтажа корпусов RAILTEC B. Ушки крепятся к нижней части корпуса на защёлках.

Комплект поставки Набор из двух ушек

B6600334

Ушки для настенного монтажа
изделие добавлено в вашу корзину

черный

Аксессуары - для сборки

A0305031 Шуруп 2,5 х 6 мм (PZ1)

A0305031

Шуруп 2,5 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

A0305031

Шуруп 2,5 х 6 мм (PZ1)
изделие добавлено в вашу корзину

Виды доработки для B6505223

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

Материал

Крышка

Основание
Цвет
Крышка светло-серый RAL 7035,
Основание черный,
Защёлкивающийся замок черный
Стандарты
Соответствует RoHS
DIN EN 60715 TH35
DIN VDE 0470-1
DIN 43880 глава 1
Соответствует REACH
VBG 4
IEC 529
Ширина
157 mm
Высота
86 mm
Глубина
31,25 mm
Длина платы, в основании
82 mm
Ширина платы, в основании
151 mm
Длина плёночной клавиатуры
50,8 mm
Ширина плёночной клавиатуры
148,3 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

Прочая информация

Масса/1 шт.
87 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Denmark
