B6502117

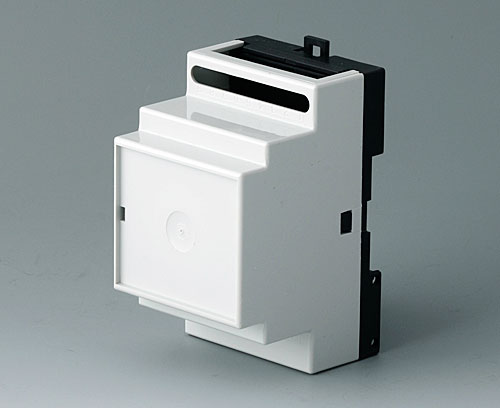

RAILTEC B, 3 модуля, исп. IV

Корпус стандарта DIN 43880 (типоразмер 1). Для установки на 35-миллиметровую DIN-рейку. В нижней части имеются монтажные бобышки для крепления печатной платы. Верхняя часть в исполнении без вентиляционных отверстий. В верхней части имеются вертикальные и горизонтальные направляющие для установки плат.

Исполнение

C отверстиями под клеммы (до 9 клемм с шагом 5,0/5,08 мм), только с одной стороны корпуса

Комплект поставки

1 нижняя часть с клипсой на DIN-рейку, 1 верхняя часть

2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download

Сгенерировать вашу спецификацию в формате PDF для B6502117

Выберите те пункты, которые вы хотите включить в PDF.

Добавить в корзину Добавить в корзину Добавить в корзину
изделие добавлено в вашу корзину
продолжить или просмотреть вашу корзину

Аксессуары - для настенного монтажа / для подвеса

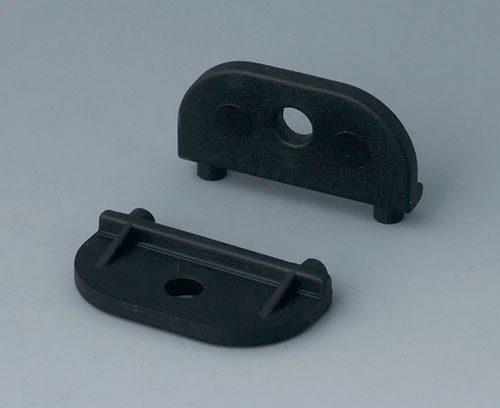

B6600334 Ушки для настенного монтажа

B6600334

Ушки для настенного монтажа Для настенного монтажа корпусов RAILTEC B. Ушки крепятся к нижней части корпуса на защёлках.

Комплект поставки Набор из двух ушек

B6600334

Ушки для настенного монтажа
изделие добавлено в вашу корзину

черный

Аксессуары - соединители

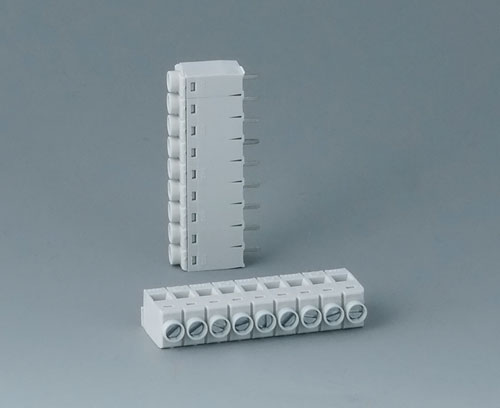

B6608111 Клеммная колодка, шаг 5,0 мм

B6608111

Клеммная колодка, шаг 5,0 мм Клеммная колодка 9-полюсная с шагом 5,0 мм.

Комплект поставки 1 шт.

B6608111

Клеммная колодка, шаг 5,0 мм
изделие добавлено в вашу корзину

Аксессуары - для сборки

A0305031 Шуруп 2,5 х 6 мм (PZ1)

A0305031

Шуруп 2,5 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

A0305031

Шуруп 2,5 х 6 мм (PZ1)
изделие добавлено в вашу корзину

Прочие аксессуары

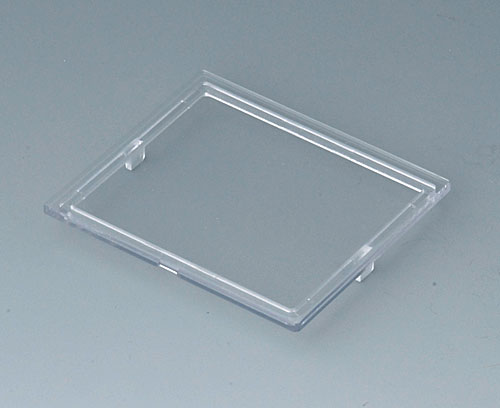

B6602100 Крышка, 3 модуля

B6602100

Крышка, 3 модуля Защёлкивающаяся крышка, предназначенная для предохранения элементов интерфейса.

Комплект поставки 1 крышка

B6602100

Крышка, 3 модуля
изделие добавлено в вашу корзину

прозрачный

Виды доработки для B6502117

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

Материал

Крышка

Основание
Цвет
Крышка светло-серый RAL 7035,
Основание черный,
Защёлкивающийся замок черный
Стандарты
Соответствует RoHS
Соответствует REACH
Ширина
52,5 mm
Высота
86 mm
Глубина
58 mm
Длина платы, в основании
82 mm
Ширина платы, в основании
46,7 mm
Контакты
≤ 9
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

Прочая информация

Масса/1 шт.
44 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Denmark
