B6502113

RAILTEC B, 3 модуля, исп. III

Корпус стандарта DIN 43880 (типоразмер 1). Для установки на 35-миллиметровую DIN-рейку. В нижней части имеются монтажные бобышки для крепления печатной платы. Верхняя часть в исполнении без вентиляционных отверстий. В верхней части имеются вертикальные и горизонтальные направляющие для установки плат.

Исполнение

Без отверстий (необходимо дорабатывать корпус под конкретное применение)

Комплект поставки

1 нижняя часть с клипсой на DIN-рейку, 1 верхняя часть

2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download

Сгенерировать вашу спецификацию в формате PDF для B6502113

Выберите те пункты, которые вы хотите включить в PDF.

Добавить в корзину Добавить в корзину Добавить в корзину
изделие добавлено в вашу корзину
продолжить или просмотреть вашу корзину

Аксессуары - для настенного монтажа / для подвеса

B6600334 Ушки для настенного монтажа

B6600334

Ушки для настенного монтажа Для настенного монтажа корпусов RAILTEC B. Ушки крепятся к нижней части корпуса на защёлках.

Комплект поставки Набор из двух ушек

B6600334

Ушки для настенного монтажа
изделие добавлено в вашу корзину

черный

Аксессуары - для сборки

A0305031 Шуруп 2,5 х 6 мм (PZ1)

A0305031

Шуруп 2,5 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

A0305031

Шуруп 2,5 х 6 мм (PZ1)
изделие добавлено в вашу корзину

Прочие аксессуары

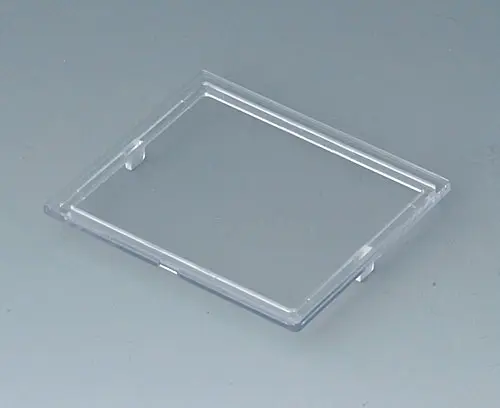

B6602100 Крышка, 3 модуля

B6602100

Крышка, 3 модуля Защёлкивающаяся крышка, предназначенная для предохранения элементов интерфейса.

Комплект поставки 1 крышка

B6602100

Крышка, 3 модуля
изделие добавлено в вашу корзину

прозрачный

Виды доработки для B6502113

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

Материал

Крышка

Основание
Цвет
Крышка светло-серый RAL 7035,
Основание черный,
Защёлкивающийся замок черный
Стандарты
Соответствует RoHS
Соответствует REACH
Ширина
52,5 mm
Высота
86 mm
Глубина
58 mm
Длина платы, в основании
82 mm
Ширина платы, в основании
46,7 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

Прочая информация

Масса/1 шт.
44 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Denmark

Customising service: We can modify our enclosures to meet your specific requirements. We will deliver your enclosures fully finished and ready to use. All you have to do is install your equipment inside. View customising options for B6502113 and don't forget to request a quotation!
