B4422207

PROTEC 220, исп. II

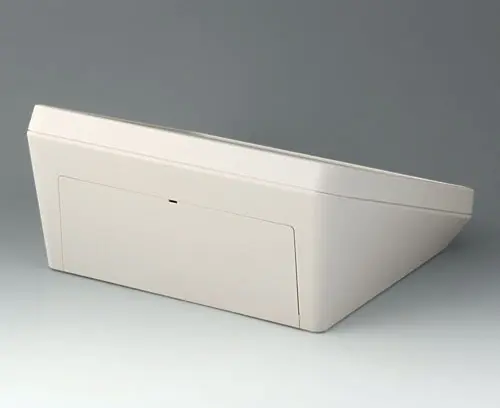

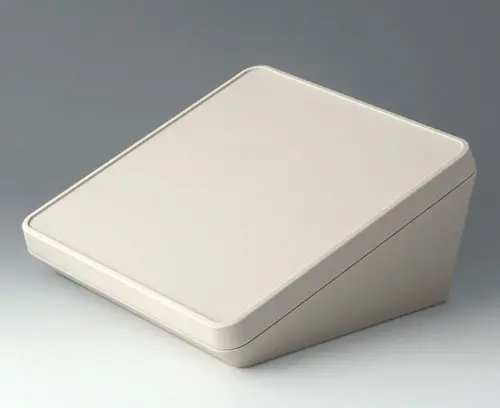

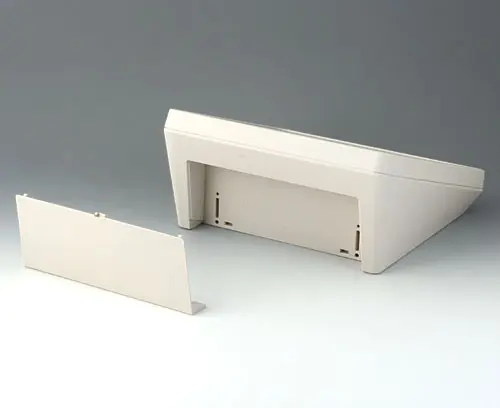

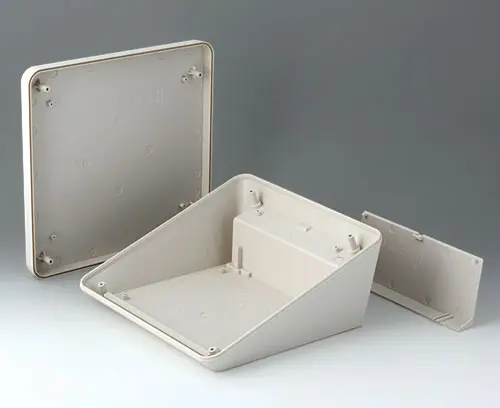

Современный пластмассовый корпус, состоящий из трёх частей, с эргономичным наклоном рабочей области. В комплект входит защёлкивающаяся крышка для закрывания углубления с задней стороны корпуса. Монтажные бобышки для крепления плат и компонентов в верхней и нижней части. Отдельно поставляются настенный держатель и уплотнительная прокладка (для увеличения степени защиты до IP 65). Скрытые сборочные шурупы из нержавеющей стали со шлицем Torx. Благодаря высококачественному материалу и прочной конструкции может также использоваться вне помещений.

Комплект поставки

Верхняя и нижняя части, защёлкивающаяся крышка, набор сборочного крепежа (вкл. 4 самоклеящиеся резиновые ножки)

2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download

Сгенерировать вашу спецификацию в формате PDF для B4422207

Выберите те пункты, которые вы хотите включить в PDF.

Добавить в корзину Добавить в корзину Добавить в корзину
изделие добавлено в вашу корзину
продолжить или просмотреть вашу корзину

Аксессуары - для защиты

B4522030 Уплотнительная прокладка 220

B4522030

Уплотнительная прокладка 220

Для увеличения степени защиты корпуса PROTEC 220. Вставляется в паз верхней части корпуса.

Комплект поставки 1 уплотнительная прокладка

B4522030

Уплотнительная прокладка 220
изделие добавлено в вашу корзину

Аксессуары - для настенного монтажа / для подвеса

B4522101 Настенный держатель 220

B4522101

Настенный держатель 220

Настенный держатель для надёжного скрытого настенного монтажа корпуса. Фиксация корпуса на держателе осуществляется с помощью двух винтов со стороны углублённой области. Преимущество: скрытая система монтажа.

Комплект поставки 1 настенный держатель, 2 винта

B4522101

Настенный держатель 220
изделие добавлено в вашу корзину

Аксессуары - для сборки

A0305031 Шуруп 2,5 х 6 мм (PZ1)

A0305031

Шуруп 2,5 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

A0305031

Шуруп 2,5 х 6 мм (PZ1)
изделие добавлено в вашу корзину
A0325060 Шуруп 2,5 x 6 мм (T8)

A0325060

Шуруп 2,5 x 6 мм (T8) Шуруп с головкой Torx T8. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

A0325060

Шуруп 2,5 x 6 мм (T8)
изделие добавлено в вашу корзину

Виды доработки для B4422207

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

Материал

Степень защиты

Необходимые аксессуары: уплотнительная прокладка
Цвет
белый RAL 9002
Стандарты
Соответствует RoHS
Соответствует REACH
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Ширина
220 mm
Глубина
220 mm
Высота
108 mm
Длина платы, в основании
137 mm
Ширина платы, в основании
184 mm
Длина платы, в верхней части
206 mm
Ширина платы, в верхней части
206 mm
Длина плёночной клавиатуры
208,8 mm
Ширина плёночной клавиатуры
208,8 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

Масса/1 шт.
513 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
