B4414107
PROTEC 140, исп. I

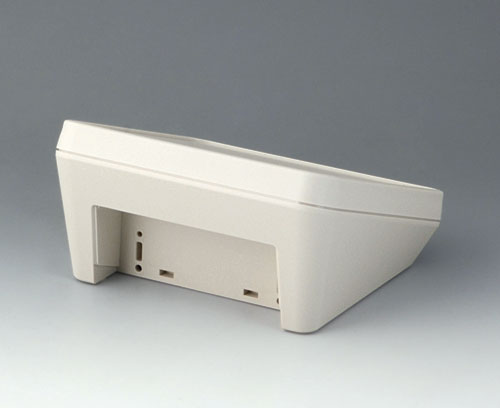

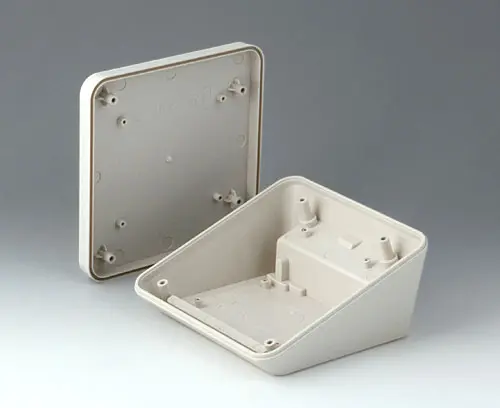

Современный пластмассовый корпус, состоящий из двух частей, с эргономичным наклоном рабочей области. Монтажные бобышки для крепления плат и компонентов в верхней и нижней части. Углубление для размещения соединителей, кабельных вводов и т. п. Отдельно поставляются настенный держатель и уплотнительная прокладка (для увеличения степени защиты до IP 65). Скрытые сборочные шурупы из нержавеющей стали со шлицем Torx. Благодаря высококачественному материалу и прочной конструкции может также использоваться вне помещений.
Комплект поставкиВерхняя и нижняя части, набор сборочного крепежа (вкл. 4 самоклеящиеся резиновые ножки)
Сгенерировать вашу спецификацию в формате PDF для B4414107
Выберите те пункты, которые вы хотите включить в PDF.
Аксессуары - для защиты
B4514030
Для увеличения степени защиты корпуса PROTEC 140. Вставляется в паз верхней части корпуса.
Комплект поставки 1 уплотнительная прокладка
B4514030
Уплотнительная прокладка 140Аксессуары - для настенного монтажа / для подвеса
B4514101

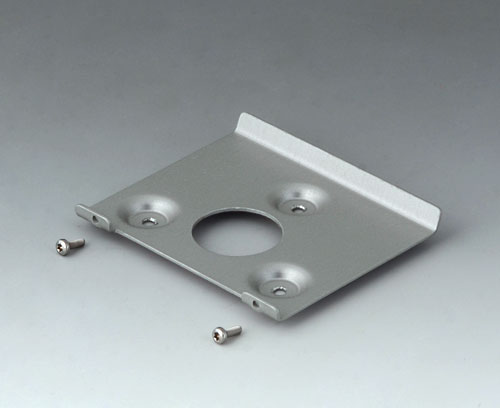

Настенный держатель для надёжного скрытого настенного монтажа корпуса. Фиксация корпуса на держателе осуществляется с помощью двух винтов со стороны углублённой области. Преимущество: скрытая система монтажа.
Комплект поставки 1 настенный держатель, 2 винта
B4514101
Настенный держатель 140Аксессуары - для сборки
A0305031
Комплект поставки 1 шуруп
A0305031
Шуруп 2,5 х 6 мм (PZ1)
A0325060
Комплект поставки 1 шуруп
A0325060
Шуруп 2,5 x 6 мм (T8)Необходимые аксессуары: уплотнительная прокладка
Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- Чертёж в формате PDF (без регистрации) 306 KB
- Чертёж в формате DWG 1 082 KB
- Чертёж в формате DXF 3 836 KB
- Файл PDF с трёхмерным видом (Acrobat Reader) (можно вращать изделие на 360°, скрывать детали для доступа к внутренней конструкции...) 549 KB
3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- 00023914.x_t 4 251 KB
- 00023914.STEP 10 843 KB
- 00023914.SAT 10 837 KB
(изделия OKW)
Customising service: We can modify our enclosures to meet your specific requirements. We will deliver your enclosures fully finished and ready to use. All you have to do is install your equipment inside. View customising options for B4414107 and don't forget to request a quotation!
