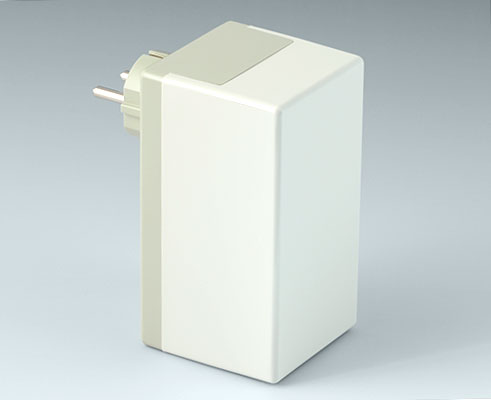

A9021665 PLUG CASE, исп. I

A9021665

PLUG CASE, исп. I

Корпус, состоящий из двух частей, оснащённый штепсельной вилкой европейского образца. Монтажные бобышки для крепления платы.

Исполнение

Без розетки, со штепсельной вилкой стандарта DIN 49441 R2

Комплект поставки

1 верхняя часть, 1 нижняя часть с вилкой, набор сборочного крепежа, 4 шурупа для крепления печатной платы

  • Возможные аксессуары
  • Услуги по доработке

Аксессуары - для сборки

A0306031 Шуруп 3 х 6 мм (PZ1)

A0306031

Шуруп 3 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0306031

Шуруп 3 х 6 мм (PZ1)
изделие добавлено в вашу корзину
A0308031 Шуруп 3 x 8 мм (PZ1)

A0308031

Шуруп 3 x 8 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0308031

Шуруп 3 x 8 мм (PZ1)
изделие добавлено в вашу корзину
A0308132 Шуруп 3 x 8 мм (T10)

A0308132

Шуруп 3 x 8 мм (T10) Шуруп с головкой Torx T10. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0308132

Шуруп 3 x 8 мм (T10)
изделие добавлено в вашу корзину
нержавеющая сталь

Виды доработки для A9021665

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Информация по закупке
Материал
ПК+АБС (UL 94 V-0)
Нижняя часть с вилкой
(UL 94 V-0)
Верхняя часть c розеткой стандарта
Цвет
Нижняя часть с вилкой тепло-серый RAL 7032,
Крышка белый RAL 9002
Длина
120 mm
Ширина
65 mm
Высота
65 mm
Длина платы, в основании
96 mm
Ширина платы, в основании
58 mm
Длина платы, в верхней части
95 mm
Ширина платы, в верхней части
58,5 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

Масса/1 шт.
150 g
Код таможенного тарифа
(изделия OKW)
85480090
Страна изготовления
Germany

Customising service: We can modify our enclosures to meet your specific requirements. We will deliver your enclosures fully finished and ready to use. All you have to do is install your equipment inside. View customising options for A9021665 and dont forget to request a quotation!
