B3222101 NET-BOX 220, исп. I
Кнопки быстрого перехода

B3222101

NET-BOX 220, исп. I

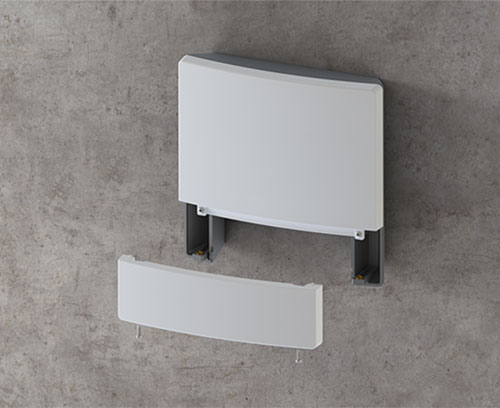

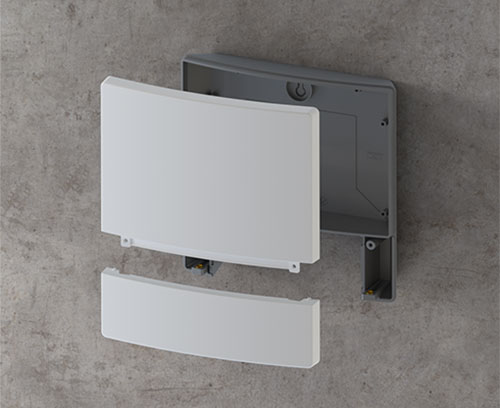

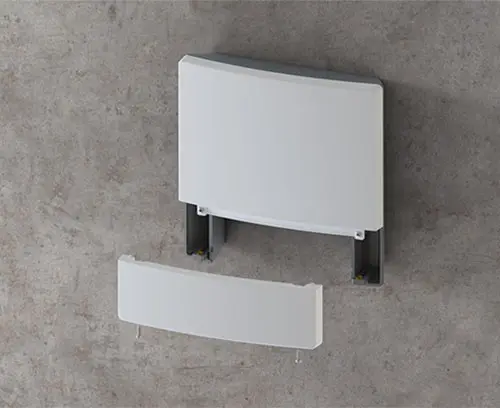

Корпус, состоящий из трёх частей, со скрытыми сборочными винтами. Современное сочетание светло-серого и тёмно-серого цветов. 4 монтажные бобышки в нижней части и в крышке основного отсека. Может применяться вне помещений благодаря высококачественной пластмассе АСА+ПК-ОС.

Исполнение

Без отверстий в нижней части

Комплект поставки

1 нижняя часть, 1 крышка основного отсека, 1 крышка области соединений, набор сборочного крепежа

2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download

Сгенерировать вашу спецификацию в формате PDF для B3222101

Выберите те пункты, которые вы хотите включить в PDF.

Добавить в корзину Добавить в корзину Добавить в корзину
изделие добавлено в вашу корзину
продолжить или просмотреть вашу корзину

Аксессуары - для защиты

B3322159 Набор уплотнительных прокладок 220

B3322159

Набор уплотнительных прокладок 220 Для увеличения степени защиты корпуса NET-BOX 220.

Комплект поставки 1 набор уплотнительных прокладок

B3322159

Набор уплотнительных прокладок 220
изделие добавлено в вашу корзину

черный

Аксессуары - для настенного монтажа / для подвеса

A9325018 Pole/mast mounting bracket

A9325018

Pole/mast mounting bracket

For the secure and stable mounting of IP rated electronic enclosures to poles, masts, and pipes using cable ties or stainless steel screw bands, suitable for pole diameters from 30 mm. The bracket is attached to the rear of the enclosure (four drilled holes required) and is manufactured from UV resistant material.

Note:
Every application (environment, sealing requirements, enclosure size/version, mast diameter, etc.) is different. For this reason, no mounting screws, cable ties or stainless steel screw bands are supplied; only the mast/pipe bracket is included. However, on request, we can provide a wide range of solutions tailored precisely to the intended application.

Комплект поставки 1 pole/mast mounting bracket

A9325018

Pole/mast mounting bracket
изделие добавлено в вашу корзину

тёмно-серый RAL 7016
100x100x20mm

Аксессуары - для сборки

A0306031 Шуруп 3 х 6 мм (PZ1)

A0306031

Шуруп 3 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

A0306031

Шуруп 3 х 6 мм (PZ1)
изделие добавлено в вашу корзину

Прочие аксессуары

A9207150 Резиновые ножки 6,5 x 2 мм

A9207150

Резиновые ножки 6,5 x 2 мм Самоклеящиеся резиновые ножки для предотвращения проскальзывания.

Комплект поставки 2 резиновых ножки

A9207150

Резиновые ножки 6,5 x 2 мм
изделие добавлено в вашу корзину
прозрачный
B3322918 Дополнительная секция 220

B3322918

Дополнительная секция 220 Дополнительная секция используется для формирования полноценного клеммного отсека.

Комплект поставки 1 дополнительная секция

B3322918

Дополнительная секция 220
изделие добавлено в вашу корзину

лава

Виды доработки для B3222101

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

Материал

Степень защиты

Необходимые аксессуары: набор уплотнительных прокладок,
Цвет
Крышка и панель светло-серый RAL 7035,
Основание лава
Стандарты
Соответствует RoHS
Соответствует REACH
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Ширина
220 mm
Высота
220 mm
Глубина
50,5 mm
Длина платы, в основании
152 mm
Ширина платы, в основании
194 mm
Длина платы, в верхней части
154 mm
Ширина платы, в верхней части
208 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

Масса/1 шт.
437 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany

Customising service: We can modify our enclosures to meet your specific requirements. We will deliver your enclosures fully finished and ready to use. All you have to do is install your equipment inside. View customising options for B3222101 and don't forget to request a quotation!
