B3023117

MOTEC L, низкий

Настольный корпус, состоящий из низкой нижней части и низкой верхней части. Безвинтовая система сборки. Открытый спереди и сзади. Монтажные бобышки для печатных плат и вертикальные направляющие. Лицевая и задняя панель (поставляются отдельно) вставляются в пазы корпуса.

Комплект поставки

1 верхняя часть, 1 нижняя часть, 4 самоклеящиеся ножки

2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download

Сгенерировать вашу спецификацию в формате PDF для B3023117

Выберите те пункты, которые вы хотите включить в PDF.

Добавить в корзину Добавить в корзину Добавить в корзину
изделие добавлено в вашу корзину
продолжить или просмотреть вашу корзину

Необходимые аксессуары

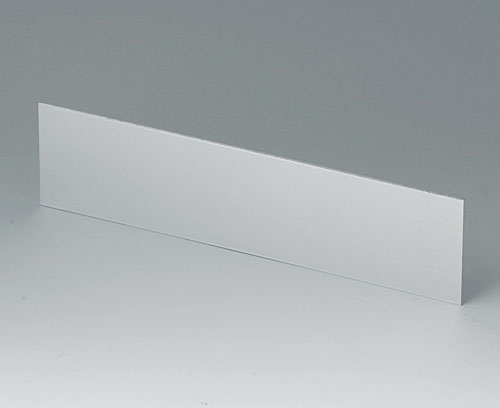

B3123100 Лицевая / задняя панель L

B3123100

Лицевая / задняя панель L Для корпуса MOTEC L B3023117 (с низкой нижней и верхней частью).

Комплект поставки 1 панель

B3123100

Лицевая / задняя панель L
изделие добавлено в вашу корзину

матово-анодированный
214x52x1,5mm

Аксессуары - для сборки

A9199008 Набор шурупов

A9199008

Набор шурупов Набор шурупов 2,5 x 6 мм со шлицем PZ1 для монтажа плат.

Комплект поставки 4 шурупа

A9199008

Набор шурупов
изделие добавлено в вашу корзину

Виды доработки для B3023117

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

Материал

Степень защиты
Цвет
белый RAL 9002
Стандарты
Соответствует RoHS
Соответствует REACH
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Ширина
235 mm
Глубина
165 mm
Высота
60 mm
Длина платы, в основании
208 mm
Ширина платы, в основании
150 mm
Длина плёночной клавиатуры
210 mm
Ширина плёночной клавиатуры
47 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

Масса/1 шт.
322 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany

Customising service: We can modify our enclosures to meet your specific requirements. We will deliver your enclosures fully finished and ready to use. All you have to do is install your equipment inside. View customising options for B3023117 and don't forget to request a quotation!
