B1824117

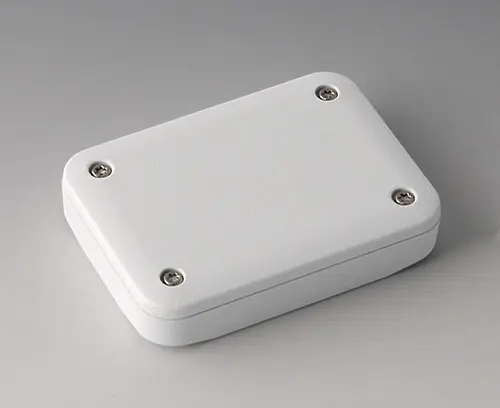

MINI-DATA-BOX E50, плоский

Корпус общего назначения, состоящий из верхней и нижней частей, с плоской верхней частью. Прочная конструкция с надежным соединением "шпунт-паз". Сборка с помощью винтов из нержавеющей стали со шлицем Torx. Опорные стойки для крепления плат и компонентов в верхней и нижней частях. Крепление осуществляется методом оплавления опорной стойки.

Исполнение

С плоской верхней частью

Комплект поставки

Нижняя часть, верхняя часть, набор сборочного крепежа

2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download

Сгенерировать вашу спецификацию в формате PDF для B1824117

Выберите те пункты, которые вы хотите включить в PDF.

Добавить в корзину Добавить в корзину Добавить в корзину
изделие добавлено в вашу корзину
продолжить или просмотреть вашу корзину

Аксессуары - для защиты

B1924101 Уплотнительная прокладка E50/EF50

B1924101

Уплотнительная прокладка E50/EF50

Для увеличения степени защиты корпусов MINI-DATA-BOX E50 и EF50. Для размещения в пазе нижней части корпуса.

Комплект поставки 1 уплотнительная прокладка

B1924101

Уплотнительная прокладка E50/EF50
изделие добавлено в вашу корзину

Виды доработки для B1824117

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

Материал

Степень защиты

Необходимые аксессуары: уплотнительная прокладка,
Цвет
белый RAL 9016
Стандарты
Соответствует RoHS
Соответствует REACH
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
70 mm
Ширина
50 mm
Высота
15 mm
Длина платы, в основании
62 mm
Ширина платы, в основании
42 mm
Длина платы, в верхней части
62 mm
Ширина платы, в верхней части
42 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

Масса/1 шт.
22 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
