B1822228

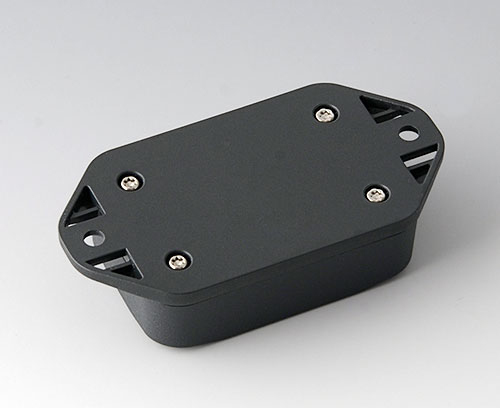

MINI-DATA-BOX EF40, высокий, с ушками

Корпус, состоящий из верхней и нижней частей, с высокой верхней частью. Нижняя часть с ушками для монтажа на стену, рельс или трубу. Прочная конструкция с надежным соединением "шпунт-паз". Сборка с помощью винтов из нержавеющей стали со шлицем Torx. Опорные стойки для крепления плат и компонентов в верхней и нижней частях. Крепление осуществляется методом оплавления опорной стойки.

Исполнение

С ушками на нижней части, с высокой верхней частью

Комплект поставки

Нижняя часть, верхняя часть, набор сборочного крепежа

2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download

Сгенерировать вашу спецификацию в формате PDF для B1822228

Выберите те пункты, которые вы хотите включить в PDF.

Добавить в корзину Добавить в корзину Добавить в корзину
изделие добавлено в вашу корзину
продолжить или просмотреть вашу корзину

Аксессуары - для защиты

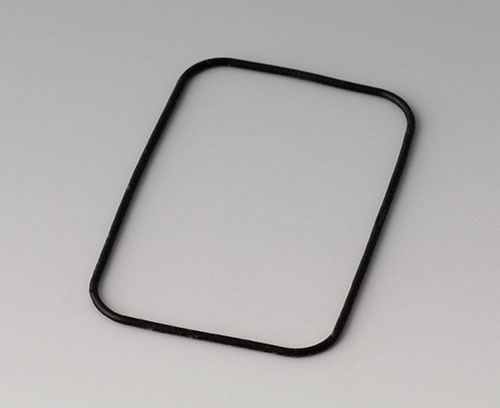

B1922101 Уплотнительная прокладка E40/EF40

B1922101

Уплотнительная прокладка E40/EF40

Для увеличения степени защиты корпусов MINI-DATA-BOX E40 и EF40. Для размещения в пазе нижней части корпуса.

Комплект поставки 1 уплотнительная прокладка

B1922101

Уплотнительная прокладка E40/EF40
изделие добавлено в вашу корзину

Виды доработки для B1822228

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

Материал

Степень защиты

Необходимые аксессуары: уплотнительная прокладка,
Цвет
тёмно-серый RAL 7016
Стандарты
Соответствует RoHS
Соответствует REACH
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
60 mm
Ширина
40 mm
Высота
20 mm
Длина платы, в основании
52 mm
Ширина платы, в основании
32 mm
Длина платы, в верхней части
52 mm
Ширина платы, в верхней части
32 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

Масса/1 шт.
21 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany

Customising service: We can modify our enclosures to meet your specific requirements. We will deliver your enclosures fully finished and ready to use. All you have to do is install your equipment inside. View customising options for B1822228 and don't forget to request a quotation!
