B1822127

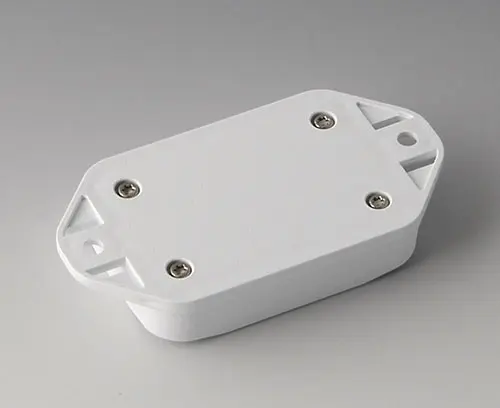

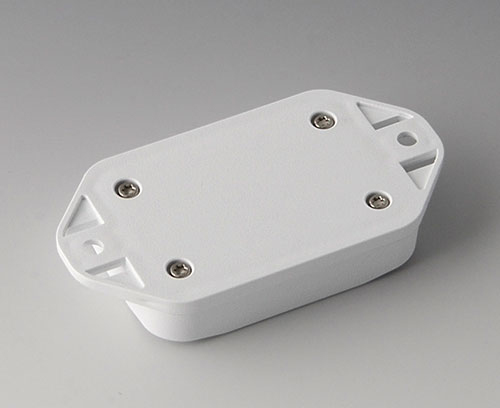

MINI-DATA-BOX EF40, плоский, с ушками

Корпус, состоящий из верхней и нижней частей, с плоской верхней частью. Нижняя часть с ушками для монтажа на стену, рельс или трубу. Прочная конструкция с надежным соединением "шпунт-паз". Сборка с помощью винтов из нержавеющей стали со шлицем Torx. Опорные стойки для крепления плат и компонентов в верхней и нижней частях. Крепление осуществляется методом оплавления опорной стойки.

Исполнение

С ушками на нижней части, с плоской верхней частью

Комплект поставки

Нижняя часть, верхняя часть, набор сборочного крепежа

2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download

Сгенерировать вашу спецификацию в формате PDF для B1822127

Выберите те пункты, которые вы хотите включить в PDF.

Добавить в корзину Добавить в корзину Добавить в корзину
изделие добавлено в вашу корзину
продолжить или просмотреть вашу корзину

Аксессуары - для защиты

B1922101 Уплотнительная прокладка E40/EF40

B1922101

Уплотнительная прокладка E40/EF40

Для увеличения степени защиты корпусов MINI-DATA-BOX E40 и EF40. Для размещения в пазе нижней части корпуса.

Комплект поставки 1 уплотнительная прокладка

B1922101

Уплотнительная прокладка E40/EF40
изделие добавлено в вашу корзину

Виды доработки для B1822127

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

Материал

Степень защиты

Необходимые аксессуары: уплотнительная прокладка,
Цвет
белый RAL 9016
Стандарты
Соответствует RoHS
Соответствует REACH
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
60 mm
Ширина
40 mm
Высота
15 mm
Длина платы, в основании
52 mm
Ширина платы, в основании
32 mm
Длина платы, в верхней части
52 mm
Ширина платы, в верхней части
32 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

Масса/1 шт.
18 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
