Аксессуары для корпусов
B2212205

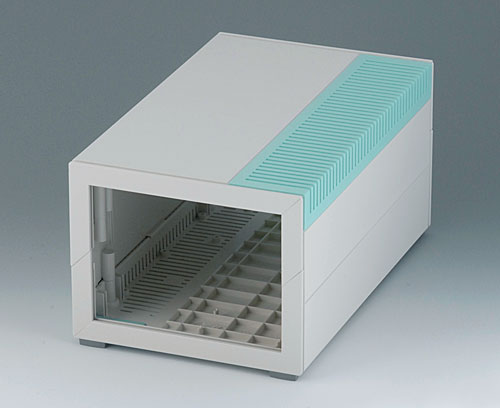

MEDITEC E 220, без ручки
Укомплектованный корпус. Подходит для размещения европлат 100 x 220 мм или 100 x 160 мм. Собирается из двух одинаковых Г-образных крышек с защёлкивающимися угловыми накладками и двух боковых панелей. Резиновые ножки с креплением на шурупах.
Комплект поставки2 Г-образные крышки, 2 угловые накладки с вентиляцией (бирюзового цвета), 2 боковые панели, набор сборочного крепежа, 4 ножки
2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download
3D/2D download
Сгенерировать вашу спецификацию в формате PDF для B2212205
Выберите те пункты, которые вы хотите включить в PDF.
Добавить в корзину
Необходимые аксессуары
B2116007
Наклонная лицевая панель E
Лицевая панель с эргономичным наклоном. Состоит из двух частей, что облегчает монтаж компонентов. Углублённая область под плёночную клавиатуру. Угол наклона 60° (при настенном применении), 30° (при настольном применении).
Исполнение E (для корпуса MEDITEC E160 или E220)
Комплект поставки 1 основание, 1 крышка, набор сборочного крепежа
B2116007
Наклонная лицевая панель Eизделие добавлено в вашу корзину
белый RAL 9002
B2116407
Лицевая / задняя панель E, высокая
Лицевая / задняя панель для корпусов с одной боковой вставкой на сторону.
Комплект поставки 1 панель
B2116407
Лицевая / задняя панель E, высокаяизделие добавлено в вашу корзину
белый RAL 9002
141,6x105,6x3mm
B2116707
Панель-заглушка E
Для использования с корпусом MEDITEC с одной дополнительной боковой панелью с каждой стороны (высота корпуса 124 мм) и наклонной лицевой панелью. Закрывает пространство над- или под наклонной лицевой панелью.
Исполнение E
Комплект поставки 1 панель-заглушка
B2116707
Панель-заглушка Eизделие добавлено в вашу корзину
белый RAL 9002
142x55x5mm
Аксессуары - для настенного монтажа / для подвеса
B2133012
Ушки для настенного монтажа
Ушки для монтажа корпуса на стену.
Комплект поставки 4 ушка, крепёж
B2133012
Ушки для настенного монтажаизделие добавлено в вашу корзину
вулкан
Аксессуары - для сборки
A9199008
Набор шурупов
Набор шурупов 2,5 x 6 мм со шлицем PZ1 для монтажа плат.
Комплект поставки 4 шурупа
A9199008
Набор шуруповизделие добавлено в вашу корзину
Прочие аксессуары
B2030007

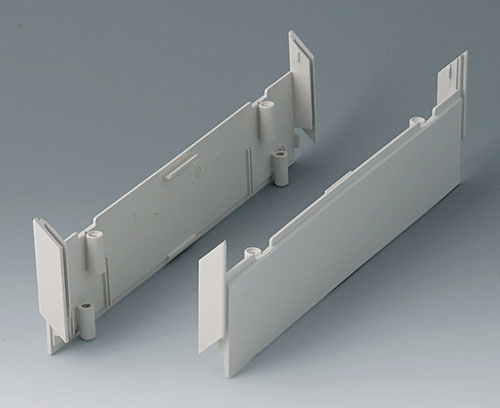

Боковые панели 220, без отверстий
Боковые панели без отверстий. Для увеличения высоты корпуса MEDITEC D220/E220 на 50 мм.
Комплект поставки 2 боковые панели, набор крепежа
B2030007
Боковые панели 220, без отверстийизделие добавлено в вашу корзину
белый RAL 9002
B2134012
Штабелирующие адаптеры
Для надёжной установки корпусов MEDITEC в штабель. Фиксация без винтов в предусмотренных местах на корпусе.
Комплект поставки 4 адаптера
B2134012
Штабелирующие адаптерыизделие добавлено в вашу корзину
вулкан
B2135017

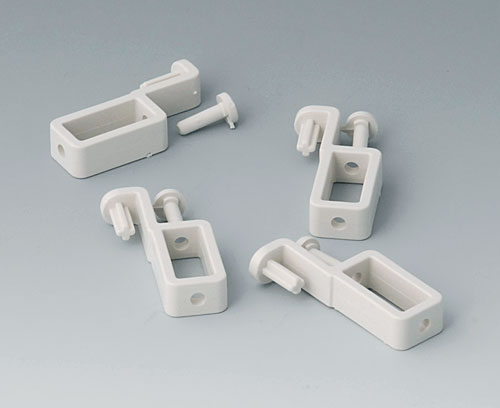

Соединители
Для надёжного соединения двух боковых панелей. Сборка без винтов.
Комплект поставки 4 соединителя
B2135017
Соединителиизделие добавлено в вашу корзину
белый RAL 9002
Виды доработки для B2212205
Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.
- Техническая информация
-
Чертежи
- Информация по закупке
Материал
Степень защиты
Цвет
Kорпус
белый RAL 9002,
Угловые вставки лагуна
Угловые вставки лагуна
Стандарты
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Ширина
160 mm
Глубина
260 mm
Высота
124 mm
Длина платы, в основании
130 mm
Ширина платы, в основании
245 mm
Длина плёночной клавиатуры
132 mm
Ширина плёночной клавиатуры
96 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.
Инструкции по сборке (часть)
Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- Чертёж в формате PDF (без регистрации) 400 KB
- Чертёж в формате DWG 861 KB
- Чертёж в формате DXF 3 523 KB
- Файл PDF с трёхмерным видом (Acrobat Reader) (можно вращать изделие на 360°, скрывать детали для доступа к внутренней конструкции...) 8 378 KB
3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- 00010799.x_t 9 516 KB
- 00010799.STEP 21 322 KB
- 00010799.SAT 54 602 KB
Масса/1 шт.
860 g
Код таможенного тарифа
(изделия OKW)
(изделия OKW)
39269097
Страна изготовления
Germany
