Аксессуары для корпусов
B4146006
Уплотнительная прокладка L (между нижней частью и задней крышкой или основанием)
Для увеличения степени защиты. Размещается между нижней частью и задней крышкой или основанием или между базой и крышкой базы.
Комплект поставки1 уплотнительная прокладка
3D/2D download
Сгенерировать вашу спецификацию в формате PDF для B4146006
Выберите те пункты, которые вы хотите включить в PDF.
Добавить в корзину
B4046407
Крышка L
Для использования с нижней частью корпуса в исп. I. Для защиты электронных компонентов внутри корпуса. Монтажные бобышки для крепления плат. Углублённая область для защиты плёночной клавиатуры. Крепление с задней стороны.
Комплект поставки 1 крышка, набор сборочного крепежа
B4046407
Крышка Lизделие добавлено в вашу корзину
белый RAL 9002
275x195x25,5mm
B4046707
Нижняя часть L низкая в исп. I
Основная часть для комплектации корпусов INTERFACE-TERMINAL. С монтажными бобышками для крепления платы. Дополнительно необходима задняя крышка одного из трёх типов или основание (заказываются отдельно).
Исполнение Подходит для использования с крышкой или алюминиевой лицевой панелью (заказываются отдельно).
Комплект поставки 1 нижняя часть
B4046707
Нижняя часть L низкая в исп. Iизделие добавлено в вашу корзину
белый RAL 9002
275x195x26,5mm
B4046717
Нижняя часть L низкая в исп. II
Основная часть для комплектации корпусов INTERFACE-TERMINAL. С монтажными бобышками для крепления платы. Дополнительно необходима задняя крышка одного из трёх типов или основание (заказываются отдельно).
Исполнение Подходит для использования с пластмассовой или стеклянной лицевой панелью (заказываются отдельно).
Комплект поставки 1 нижняя часть
B4046717
Нижняя часть L низкая в исп. IIизделие добавлено в вашу корзину
белый RAL 9002
275x195x26,5mm
B4046757
Нижняя часть L высокая в исп. I
Основная часть для комплектации корпусов INTERFACE-TERMINAL. С монтажными бобышками для крепления платы. Дополнительно необходима задняя крышка одного из трёх типов или основание (заказываются отдельно).
Исполнение Подходит для использования с крышкой или алюминиевой лицевой панелью (заказываются отдельно).
Комплект поставки 1 нижняя часть
B4046757
Нижняя часть L высокая в исп. Iизделие добавлено в вашу корзину
белый RAL 9002
275x195x36,5mm
B4046767

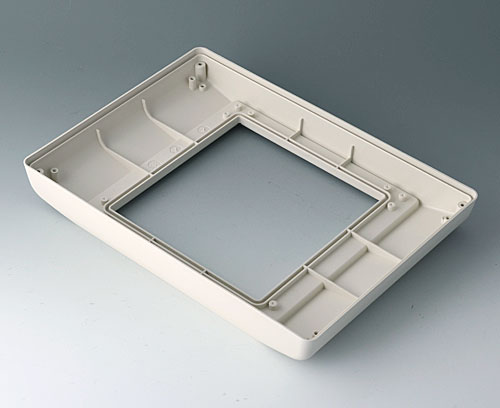

Нижняя часть L высокая в исп. II
Основная часть для комплектации корпусов INTERFACE-TERMINAL. С монтажными бобышками для крепления платы. Дополнительно необходима задняя крышка одного из трёх типов или основание (заказываются отдельно).
Исполнение Подходит для использования с пластмассовой или стеклянной лицевой панелью (заказываются отдельно).
Комплект поставки 1 нижняя часть
B4046767
Нижняя часть L высокая в исп. IIизделие добавлено в вашу корзину
белый RAL 9002
275x195x36,5mm
B4046827
Основание L
Крепится к нижней части корпуса в исп. I или II на шурупах. Сборочные шурупы не заметны снаружи. Эргономичный наклон для облегчения ввода и считывания данных. Нижняя часть корпуса может располагаться вдоль или поперёк направления наклона основания.
Комплект поставки 1 основание, 2 заглушки, набор сборочного крепежа
B4046827
Основание Lизделие добавлено в вашу корзину
белый RAL 9002
183x183x73mm
B4046837
База L для подзарядки и хранения
Для размещения корпуса с задней крышкой или с задней крышкой с батарейным отсеком. Эргономичное решение для настольного или настенного размещения переносных приборов. Два варианта сборки базы: для простого навешивания корпуса на выступы базы (только для настольных применений) или для защёлкивания (фиксации) корпуса на выступах базы (для настольных и настенных применений). В зависимости от положения задней крышки на нижней части корпуса корпус можно размещать вдоль или поперёк направления наклона базы. Контактные колодки для связи корпуса и базы поставляются отдельно.
Комплект поставки 1 база, 1 крышка базы, 2 заглушки, набор сборочного крепежа
B4046837
База L для подзарядки и храненияизделие добавлено в вашу корзину
белый RAL 9002
183x183x80mm
B4046847
База L настольная/настенная
Для использования с корпусами с защёлкивающейся задней крышкой. В зависимости от положения защёлкивающейся задней крышки на нижней части корпуса корпус можно размещать вдоль или поперёк направления наклона базы. После установки корпуса на базу возможна его дополнительная фиксация с помощью поворотных замков. Эргономичный наклон для облегчения ввода и считывания данных. База может быть закреплена на стене.
Комплект поставки 1 база, 2 защёлки, набор сборочного крепежа
B4046847
База L настольная/настеннаяизделие добавлено в вашу корзину
белый RAL 9002
183x183x73mm
B4146047
Задняя крышка L с батарейным отсеком 5 x AA
Крепится к нижней части корпуса в исп. I или II на шурупах. Батарейные контакты для 5 батареек АА входят в комплект. Защита от неправильной установки батареек.
Комплект поставки 1 задняя крышка, 1 крышка батарейного отсека, батарейные контакты, набор сборочного крепежа
B4146047
Задняя крышка L с батарейным отсеком 5 x AAизделие добавлено в вашу корзину
белый RAL 9002
B4146106

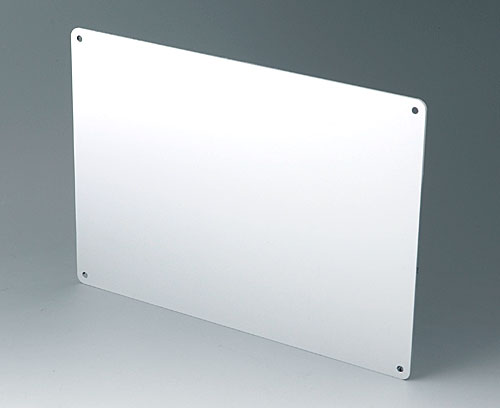

Алюминиевая лицевая панель L
Подходит для использования с нижней частью корпуса в исп. I. Для размещения элементов управления.
Комплект поставки 1 лицевая панель, набор сборочного крепежа
B4146106
Алюминиевая лицевая панель Lизделие добавлено в вашу корзину
матово-анодированный
271,5x191,5x2mm
B4146107

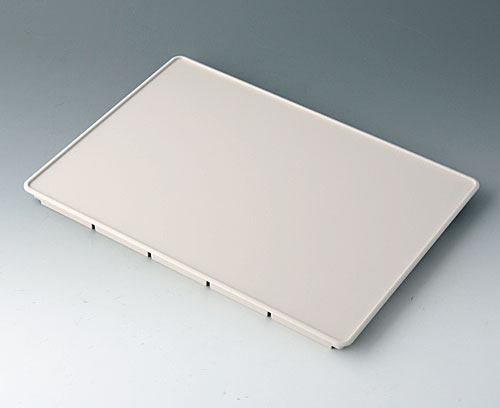

Пластмассовая лицевая панель L
Подходит для использования с нижней частью корпуса в исп. II. Для размещения элементов управления.
Комплект поставки 1 лицевая панель, набор сборочного крепежа
B4146107
Пластмассовая лицевая панель Lизделие добавлено в вашу корзину
белый RAL 9002
275,6x195,6x15,5mm
B4146167
Задняя крышка L
Крепится к нижней части корпуса в исп. I или II на шурупах.
Комплект поставки 1 задняя крышка, набор сборочного крепежа
B4146167
Задняя крышка Lизделие добавлено в вашу корзину
белый RAL 9002
B4146203
Стеклянная лицевая панель L
Подходит для использования с нижней частью корпуса в исп. II. Без обрамления. Параметры окружающей среды могут влиять на адгезию входящей в комплект самоклеящейся плёнки. Перед использованием убедитесь в том, что она подходит для вашей задачи.
Исполнение Безопасное стекло с антибликовым покрытием, устойчивое к механическому воздействию, легко очищаемое
Комплект поставки 1 стеклянная панель, 1 монтажная рамка, 1 самоклеящаяся плёнка, набор сборочного крепежа
B4146203
Стеклянная лицевая панель Lизделие добавлено в вашу корзину
прозрачный
275,6x195,6x17,7mm
B4146247
Настенный держатель L
Для установки корпуса на стену. Корпус должен быть укоплектован задней крышкой или задней крышкой с батарейным отсеком. Корпус навешивается на выступы настенного держателя и фиксируется на защёлках. При установленном корпусе держатель не заметен снаружи.
Комплект поставки 1 настенный держатель с защёлкивающимся механизмом
B4146247
Настенный держатель Lизделие добавлено в вашу корзину
белый RAL 9002
B4146257
Задняя крышка L защёлкивающаяся
Крепится к нижней части корпуса в исп. I или II на шурупах.
Комплект поставки 1 основная часть крышки, 2 боковые части крышки, набор сборочного крепежа
B4146257
Задняя крышка L защёлкивающаясяизделие добавлено в вашу корзину
белый RAL 9002
B4146587
Набор для щитового монтажа L, низкий
Для встраивания корпуса INTERFACE-TERMINAL в стену, лицевую панель или другую поверхность. Может использоваться в сочетании с задней крышкой или с открытым сзади корпусом. Лёгкая установка: закрепите держатели на собранном корпусе; поместите корпус с держателями в вырез стены/панели и выровняйте его в нужном положении; наметьте и просверлите монтажные отверстия; прикрутите спереди корпус с держателями и наденьте рамку.
Исполнение Подходит для нижней части в низком исполнении
Комплект поставки 4 держателя, 1 рамка, набор сборочного крепежа
B4146587
Набор для щитового монтажа L, низкийизделие добавлено в вашу корзину
белый RAL 9002
325x251mm
B4146597
Набор для щитового монтажа L, высокий
Для встраивания корпуса INTERFACE-TERMINAL в стену, лицевую панель или другую поверхность. Может использоваться в сочетании с задней крышкой или с открытым сзади корпусом. Лёгкая установка: закрепите держатели на собранном корпусе; поместите корпус с держателями в вырез стены/панели и выровняйте его в нужном положении; наметьте и просверлите монтажные отверстия; прикрутите спереди корпус с держателями и наденьте рамку.
Исполнение Подходит для нижней части в высоком исполнении
Комплект поставки 4 держателя, 1 рамка, набор сборочного крепежа
B4146597
Набор для щитового монтажа L, высокийизделие добавлено в вашу корзину
белый RAL 9002
325x251mm
- Техническая информация
-
Чертежи
- Информация по закупке
Материал
Стандарты
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.
Инструкции по сборке (группа)
Масса/1 шт.
10 g
Код таможенного тарифа
(изделия OKW)
(изделия OKW)
40169300
Страна изготовления
Germany
