Аксессуары для корпусов
B4142597
Набор для щитового монтажа S, высокий
Для встраивания корпуса INTERFACE-TERMINAL в стену, лицевую панель или другую поверхность. Может использоваться в сочетании с задней крышкой или с открытым сзади корпусом. Лёгкая установка: закрепите держатели на собранном корпусе; поместите корпус с держателями в вырез стены/панели и выровняйте его в нужном положении; наметьте и просверлите монтажные отверстия; прикрутите спереди корпус с держателями и наденьте рамку.
ИсполнениеПодходит для нижней части в высоком исполнении
Комплект поставки4 держателя, 1 рамка, набор сборочного крепежа
Сгенерировать вашу спецификацию в формате PDF для B4142597
Выберите те пункты, которые вы хотите включить в PDF.
Необходимые дополнительные комплектующие
B4042407
Комплект поставки 1 крышка, набор сборочного крепежа
B4042407
Крышка Sбелый RAL 9002
190x135x14mm
B4042757
Исполнение Подходит для использования с крышкой или алюминиевой лицевой панелью (заказываются отдельно).
Комплект поставки 1 нижняя часть
B4042757
Нижняя часть S высокая в исп. Iбелый RAL 9002
190x135x34,5mm
B4042767
Исполнение Подходит для использования с пластмассовой или стеклянной лицевой панелью (заказываются отдельно).
Комплект поставки 1 нижняя часть
B4042767

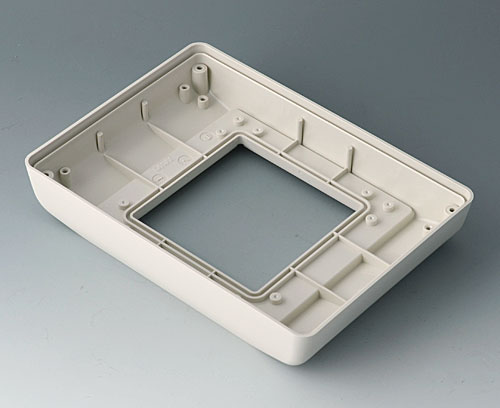

Нижняя часть S высокая в исп. IIбелый RAL 9002
190x135x34,5mm
B4142106
Комплект поставки 1 лицевая панель, набор сборочного крепежа
B4142106
Алюминиевая лицевая панель Sматово-анодированный
186,5x131,5x2mm
B4142107
Комплект поставки 1 лицевая панель, набор сборочного крепежа
B4142107

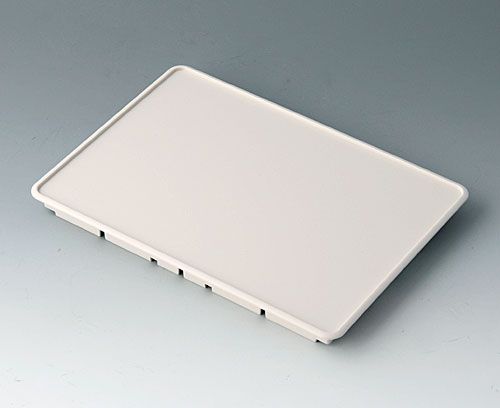

Пластмассовая лицевая панель Sбелый RAL 9002
190,6x135,6x14,5mm
B4142203
Исполнение Безопасное стекло с антибликовым покрытием, устойчивое к механическому воздействию, легко очищаемое
Комплект поставки 1 стеклянная панель, 1 монтажная рамка, 1 самоклеящаяся плёнка, набор сборочного крепежа
B4142203

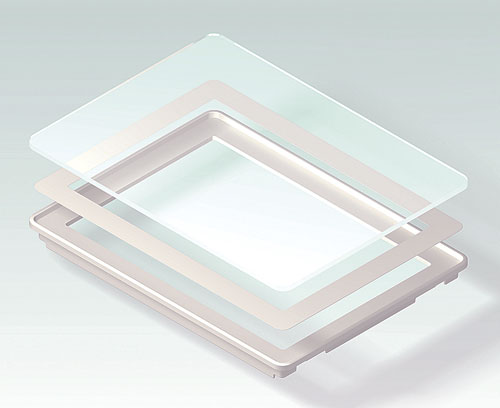

Стеклянная лицевая панель Sпрозрачный
190,6x135,6x16,7mm
B4142257
Комплект поставки 1 основная часть крышки, 2 боковые части крышки, набор сборочного крепежа
B4142257
Задняя крышка S защёлкивающаясябелый RAL 9002
Аксессуары - для защиты
B4142005
Комплект поставки 1 уплотнительная прокладка
B4142005
Уплотнительная прокладка S (между нижней и лицевой частью)
B4142006
Комплект поставки 1 уплотнительная прокладка
B4142006
Уплотнительная прокладка S (между нижней частью и задней крышкой или основанием)Инструкции по сборке (группа)
Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- Чертёж в формате PDF (без регистрации) 331 KB
- Чертёж в формате DWG 765 KB
- Чертёж в формате DXF 2 881 KB
- Файл PDF с трёхмерным видом (Acrobat Reader) (можно вращать изделие на 360°, скрывать детали для доступа к внутренней конструкции...) 12 538 KB
3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- 00013381.x_t 12 118 KB
- 00013381.STEP 30 958 KB
- 00013381.SAT 55 761 KB
(изделия OKW)
Customising service: We can modify our enclosures to meet your specific requirements. We will deliver your enclosures fully finished and ready to use. All you have to do is install your equipment inside. View customising options for B4142597 and don't forget to request a quotation!
