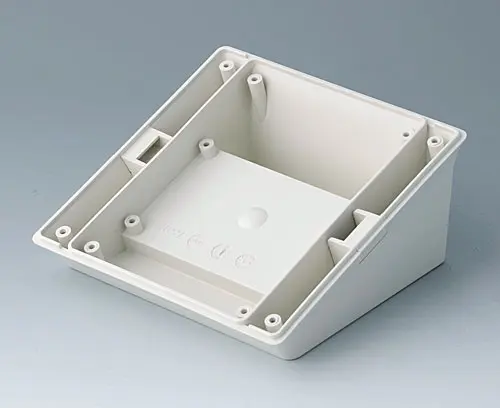

B4042827 Основание S

B4042827

Основание S

Крепится к нижней части корпуса в исп. I или II на шурупах. Сборочные шурупы не заметны снаружи. Эргономичный наклон для облегчения ввода и считывания данных. Нижняя часть корпуса может располагаться вдоль или поперёк направления наклона основания.

Комплект поставки

1 основание, 2 заглушки, набор сборочного крепежа

  • Возможные аксессуары
  • Услуги по доработке

Необходимые дополнительные комплектующие

B4042407 Крышка S

B4042407

Крышка S Для использования с нижней частью корпуса в исп. I. Для защиты электронных компонентов внутри корпуса. Монтажные бобышки для крепления плат. Углублённая область для защиты плёночной клавиатуры. Крепление с задней стороны.

Комплект поставки 1 крышка, набор сборочного крепежа

Закрыть

B4042407

Крышка S
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
190x135x14mm
B4042707 Нижняя часть S низкая в исп. I

B4042707

Нижняя часть S низкая в исп. I Основная часть для комплектации корпусов INTERFACE-TERMINAL. С монтажными бобышками для крепления платы. Дополнительно необходима задняя крышка одного из трёх типов или основание (заказываются отдельно).

Исполнение Подходит для использования с крышкой или алюминиевой лицевой панелью (заказываются отдельно).

Комплект поставки 1 нижняя часть

Закрыть

B4042707

Нижняя часть S низкая в исп. I
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
190x135x24,5mm
IP 54 opt.
B4042717 Нижняя часть S низкая в исп. II

B4042717

Нижняя часть S низкая в исп. II Основная часть для комплектации корпусов INTERFACE-TERMINAL. С монтажными бобышками для крепления платы. Дополнительно необходима задняя крышка одного из трёх типов или основание (заказываются отдельно).

Исполнение Подходит для использования с пластмассовой или стеклянной лицевой панелью (заказываются отдельно).

Комплект поставки 1 нижняя часть

Закрыть

B4042717

Нижняя часть S низкая в исп. II
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
190x135x24,5mm
IP 54 opt.
B4042757 Нижняя часть S высокая в исп. I

B4042757

Нижняя часть S высокая в исп. I Основная часть для комплектации корпусов INTERFACE-TERMINAL. С монтажными бобышками для крепления платы. Дополнительно необходима задняя крышка одного из трёх типов или основание (заказываются отдельно).

Исполнение Подходит для использования с крышкой или алюминиевой лицевой панелью (заказываются отдельно).

Комплект поставки 1 нижняя часть

Закрыть

B4042757

Нижняя часть S высокая в исп. I
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
190x135x34,5mm
IP 54 opt.
B4042767 Нижняя часть S высокая в исп. II

B4042767

Нижняя часть S высокая в исп. II Основная часть для комплектации корпусов INTERFACE-TERMINAL. С монтажными бобышками для крепления платы. Дополнительно необходима задняя крышка одного из трёх типов или основание (заказываются отдельно).

Исполнение Подходит для использования с пластмассовой или стеклянной лицевой панелью (заказываются отдельно).

Комплект поставки 1 нижняя часть

Закрыть

B4042767

Нижняя часть S высокая в исп. II
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
190x135x34,5mm
IP 54 opt.
B4142106 Алюминиевая лицевая панель S

B4142106

Алюминиевая лицевая панель S Подходит для использования с нижней частью корпуса в исп. I. Для размещения элементов управления.

Комплект поставки 1 лицевая панель, набор сборочного крепежа

Закрыть

B4142106

Алюминиевая лицевая панель S
изделие добавлено в вашу корзину
Алюминий
матово-анодированный
186,5x131,5x2mm
B4142107 Пластмассовая лицевая панель S

B4142107

Пластмассовая лицевая панель S Подходит для использования с нижней частью корпуса в исп. II. Для размещения элементов управления.

Комплект поставки 1 лицевая панель, набор сборочного крепежа

Закрыть

B4142107

Пластмассовая лицевая панель S
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002
190,6x135,6x14,5mm
B4142203 Стеклянная лицевая панель S

B4142203

Стеклянная лицевая панель S Подходит для использования с нижней частью корпуса в исп. II. Без обрамления. Параметры окружающей среды могут влиять на адгезию входящей в комплект самоклеящейся плёнки. Перед использованием убедитесь в том, что она подходит для вашей задачи.

Исполнение Безопасное стекло с антибликовым покрытием, устойчивое к механическому воздействию, легко очищаемое

Комплект поставки 1 стеклянная панель, 1 монтажная рамка, 1 самоклеящаяся плёнка, набор сборочного крепежа

Закрыть

B4142203

Стеклянная лицевая панель S
изделие добавлено в вашу корзину
Стекло
прозрачный
190,6x135,6x16,7mm

Аксессуары - для защиты

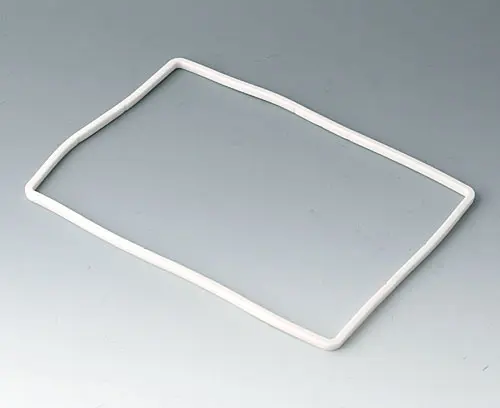

B4142005 Уплотнительная прокладка S (между нижней и лицевой частью)

B4142005

Уплотнительная прокладка S (между нижней и лицевой частью) Для увеличения степени защиты. Размещается между нижней и лицевой частью.

Комплект поставки 1 уплотнительная прокладка

Закрыть

B4142005

Уплотнительная прокладка S (между нижней и лицевой частью)
изделие добавлено в вашу корзину

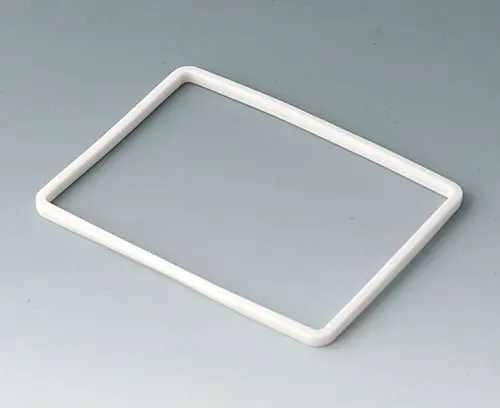

B4142006 Уплотнительная прокладка S (между нижней частью и задней крышкой или основанием)

B4142006

Уплотнительная прокладка S (между нижней частью и задней крышкой или основанием) Для увеличения степени защиты. Размещается между нижней частью и задней крышкой или основанием или между базой и крышкой базы.

Комплект поставки 1 уплотнительная прокладка

Закрыть

B4142006

Уплотнительная прокладка S (между нижней частью и задней крышкой или основанием)
изделие добавлено в вашу корзину

Виды доработки для B4042827

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Информация по закупке
Материал
Цвет
белый RAL 9002
Ширина
123 mm
Глубина
123 mm
Высота
53 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Инструкции по сборке (группа)

Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

Масса/1 шт.
117 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
