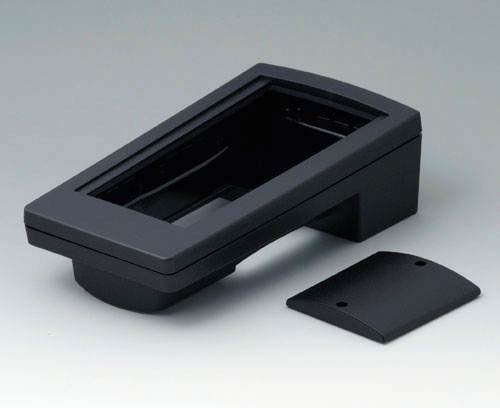

A9046209
HAND-TERMINAL M, исп. II
Прочный ручной корпус. Лицевая панель (поставляется отдельно) крепится с тыльной стороны. Бобышки для крепления плат в верхней и нижней частях корпуса. Батарейный отсек поставляется отдельно.
ИсполнениеС отверстием под алюминиевую лицевую панель (поставляется отдельно) в верхней части
Комплект поставкиВерхняя и нижняя части, крышка батарейного отсека, набор сборочного крепёжа, вкл. шурупы для крепления лицевой панели и платы, а также резиновые ножки
2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download
3D/2D download
Сгенерировать вашу спецификацию в формате PDF для A9046209
Выберите те пункты, которые вы хотите включить в PDF.
Добавить в корзину
Необходимые аксессуары

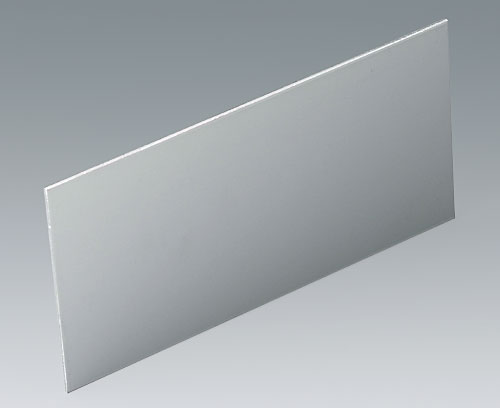

A9146101
Лицевая панель M
Для корпуса HAND-TERMINAL в исп. II. Лицевая панель крепится с тыльной стороны верхней части.
Комплект поставки 1 лицевая панель (крепёж входит в комплект поставки корпуса)
A9146101
Лицевая панель Mизделие добавлено в вашу корзину
матово-анодированный
179x88x2mm
Аксессуары - для батареек

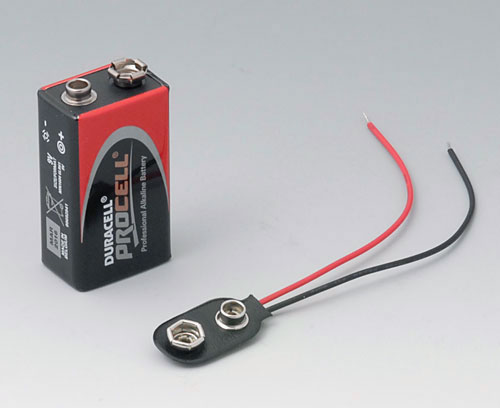

A9160003
Контактная колодка, 1 x 9 B
С выводом проводов параллельно колодке, длина проводов ок. 100 мм. Диаметр контактов 5,7/5,3 мм.
Для батарейки 9 B ("Крона").
Для батарейки 9 B ("Крона").
Комплект поставки 1 контактная колодка
A9160003
Контактная колодка, 1 x 9 Bизделие добавлено в вашу корзину

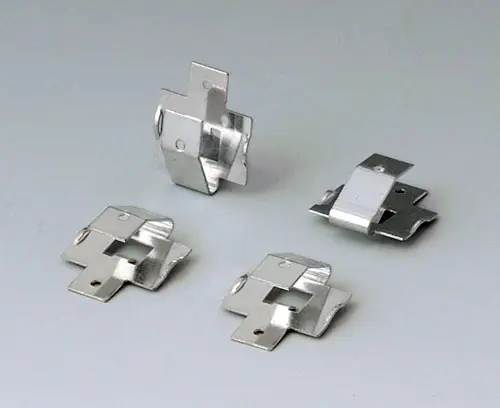

A9161002
Набор батарейных контактов, 2 x 9 B / 4 x AA
Для подключения 2 батареек 9 B.
Комплект поставки 4 одиночных контакта
A9161002
Набор батарейных контактов, 2 x 9 B / 4 x AAизделие добавлено в вашу корзину
луженый

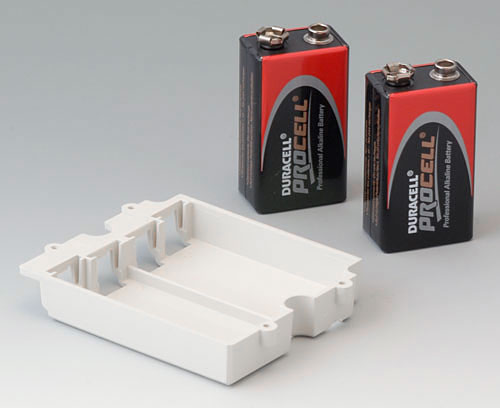

A9174002
Батарейный отсек, 2 x 9 B
Батарейный отсек для 2 батареек 9 B типа "крона".
Комплект поставки 1 батарейный отсек, набор сборочного крепежа
A9174002
Батарейный отсек, 2 x 9 Bизделие добавлено в вашу корзину
белый RAL 9002

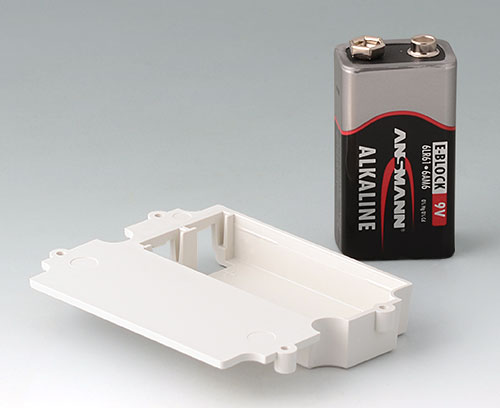

A9174003
Батарейный отсек, 1 x 9 B
Батарейный отсек для 1 батарейки 9 B типа "крона".
Комплект поставки 1 батарейный отсек, набор сборочного крепежа
A9174003
Батарейный отсек, 1 x 9 Bизделие добавлено в вашу корзину
белый RAL 9002

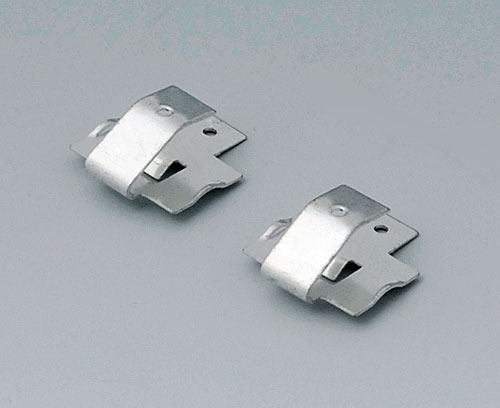

A9174006
Набор батарейных контактов, 1 х 9 В
Для подключения батарейки 9 В.
Комплект поставки 2 одиночных контакта
A9174006
Набор батарейных контактов, 1 х 9 Визделие добавлено в вашу корзину
луженый

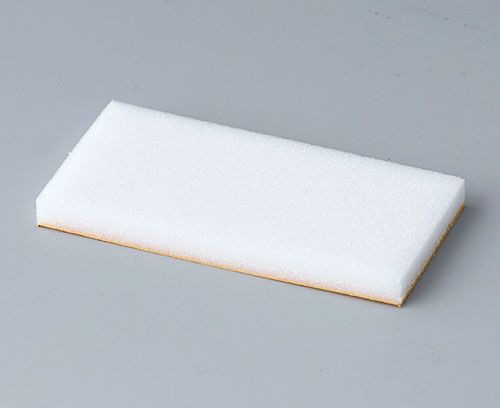

A9250250
Батарейная прокладка
Самоклеящаяся прокладка предназначена для фиксации батарей АА в отсеках, спроектированных под плоскую батарейку 9 В типа “Крона”.
Применение: DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, LUX-CASE 150 и 190, SHELL-TYPE CASE исп. III и IV, HAND-HELD-BOX N.
Применение: DATEC-MOBIL-BOX S, DATEC-CONTROL XS, HAND-TERMINAL, LUX-CASE 150 и 190, SHELL-TYPE CASE исп. III и IV, HAND-HELD-BOX N.
Комплект поставки 1 шт.
A9250250
Батарейная прокладкаизделие добавлено в вашу корзину
50x25x4mm

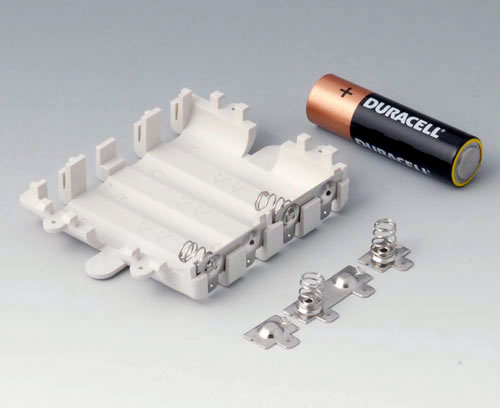

A9345217
Батарейный отсек, 4 x AA
Батарейный отсек для 4 x 1,5 V элементов (AA). Соответствует DIN EN 60601 (исключается короткое замыкание при неправильной установке батарей).
Комплект поставки 1 батарейный отсек, никелированные батарейные контакты, крепеж
A9345217
Батарейный отсек, 4 x AAизделие добавлено в вашу корзину
белый RAL 9002
Аксессуары - для защиты

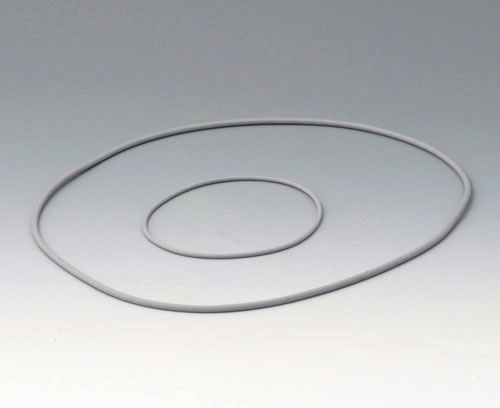

A9146106
Набор уплотнительных прокладок M
Для повышения степени пылевлагозащиты. Внимание: для корпуса HAND-TERMINAL в исп. II с алюминиевой лицевой панелью дополнительно требуется уплотнительная прокладка A9146206.
Комплект поставки 1 набор уплотнительных прокладок
A9146106
Набор уплотнительных прокладок Mизделие добавлено в вашу корзину

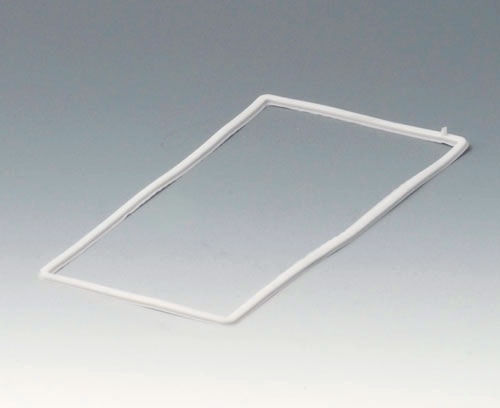

A9146206
Уплотнительная прокладка M
Для лицевой панели корпуса HAND-TERMINAL в исп. II, для повышения степени пылевлагозащиты.
Комплект поставки 1 уплотнительная прокладка
A9146206
Уплотнительная прокладка Mизделие добавлено в вашу корзину
Аксессуары - для сборки
A0306031
Шуруп 3 х 6 мм (PZ1)
Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.
Комплект поставки 1 шуруп
A0306031
Шуруп 3 х 6 мм (PZ1)изделие добавлено в вашу корзину
A0308031
Шуруп 3 x 8 мм (PZ1)
Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.
Комплект поставки 1 шуруп
A0308031
Шуруп 3 x 8 мм (PZ1)изделие добавлено в вашу корзину
A0308132
Шуруп 3 x 8 мм (T10)
Шуруп с головкой Torx T10. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.
Комплект поставки 1 шуруп
A0308132
Шуруп 3 x 8 мм (T10)изделие добавлено в вашу корзину
Виды доработки для A9046209
Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.
- Техническая информация
-
Чертежи
- Информация по закупке
Материал
Степень защиты
Необходимые аксессуары: набор уплотнительных прокладок для корпуса, лицевая панель и уплотнительная прокладка для лицевой панели
Цвет
черный RAL 9005
Стандарты
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
220 mm
Ширина
120 mm
Высота
65 mm
Длина платы, в основании
206 mm
Ширина платы, в основании
93 mm
Длина платы, в верхней части
206 mm
Ширина платы, в верхней части
93 mm
Длина дисплея, в основании
170 mm
Ширина дисплея, в основании
70 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.
Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- Чертёж в формате PDF (без регистрации) 397 KB
- Чертёж в формате DWG 970 KB
- Чертёж в формате DXF 3 698 KB
- Файл PDF с трёхмерным видом (Acrobat Reader) (можно вращать изделие на 360°, скрывать детали для доступа к внутренней конструкции...) 1 214 KB
3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- 00008137.x_t 11 114 KB
- 00008137.STEP 22 908 KB
- 00008137.SAT 26 528 KB
Аксессуары от сторонних производителей - другое
Масса/1 шт.
260 g
Код таможенного тарифа
(изделия OKW)
(изделия OKW)
39269097
Страна изготовления
Germany
