Аксессуары для корпусов
A9446107

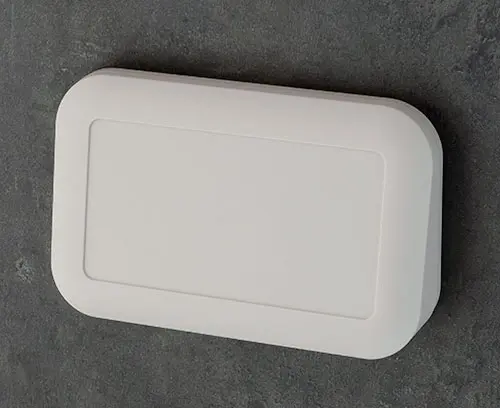

EVOTEC 150, исп. III
Корпус, состоящий из двух частей, с наклоном верхней поверхности 12°. Углублённая область на верхней части для размещения плёночной клавиатуры или наклейки. Прочная конструкция. Сборка с помощью шурупов из нержавеющей стали со шлицем Torx. Дополнительно поставляется уплотнительная прокладка для повышения степени защиты до IP 65. Монтажные бобышки для крепления плат в верхней и нижней части.
ИсполнениеПультового типа, с углублённой областью 1 мм
Комплект поставкиВерхняя и нижняя части, сборочный крепёж (вкл. 4 самоклеящихся резиновых ножек)
Сгенерировать вашу спецификацию в формате PDF для A9446107
Выберите те пункты, которые вы хотите включить в PDF.
Аксессуары - для защиты
A9504030
Комплект поставки 1 уплотнительная прокладка
A9504030
Уплотнительная прокладка 150Аксессуары - для настенного монтажа / для подвеса
B1300017
Комплект поставки 1 адаптер, набор крепежа
B1300017
Адаптер для монтажа на DIN-рейкубелый RAL 9002
Аксессуары - для сборки
A0305031
Комплект поставки 1 шуруп
A0305031
Шуруп 2,5 х 6 мм (PZ1)
A0325060
Комплект поставки 1 шуруп
A0325060
Шуруп 2,5 x 6 мм (T8)Необходимые аксессуары: уплотнительная прокладка,
Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- Чертёж в формате PDF (без регистрации) 225 KB
- Чертёж в формате DWG 472 KB
- Чертёж в формате DXF 1 495 KB
- Файл PDF с трёхмерным видом (Acrobat Reader) (можно вращать изделие на 360°, скрывать детали для доступа к внутренней конструкции...) 432 KB
3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- 00027265.x_t 3 588 KB
- 00027265.STEP 8 862 KB
- 00027265.SAT 8 940 KB
(изделия OKW)
Customising service: We can modify our enclosures to meet your specific requirements. We will deliver your enclosures fully finished and ready to use. All you have to do is install your equipment inside. View customising options for A9446107 and don't forget to request a quotation!
