A9443107

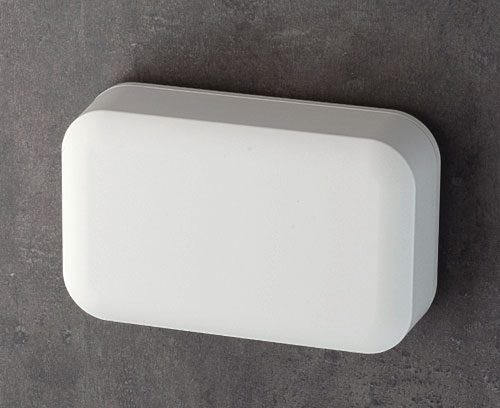

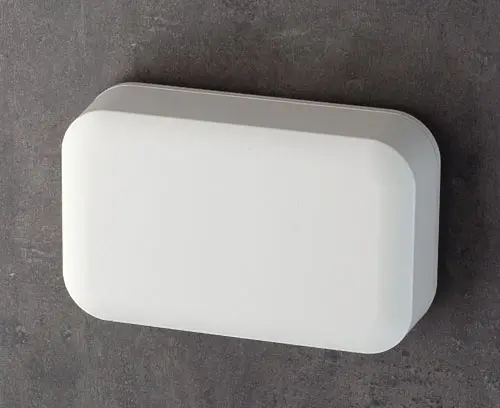

EVOTEC 150, исп. I

Корпус, состоящий из двух частей, с горизонтально расположенной верхней поверхностью, высотой 45 мм. Прочная конструкция на основе соединения "шпунт-паз". Сборка с помощью шурупов из нержавеющей стали со шлицем Torx. Дополнительно поставляется уплотнительная прокладка для повышения степени защиты до IP 65. Монтажные бобышки для крепления плат в верхней и нижней части.

Исполнение

С горизонтально расположенной верхней поверхностью

Комплект поставки

Верхняя и нижняя части, сборочный крепёж (вкл. 4 самоклеящиеся резиновые ножки)

2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download

Сгенерировать вашу спецификацию в формате PDF для A9443107

Выберите те пункты, которые вы хотите включить в PDF.

Добавить в корзину Добавить в корзину Добавить в корзину
изделие добавлено в вашу корзину
продолжить или просмотреть вашу корзину

Аксессуары - для защиты

A9504030 Уплотнительная прокладка 150

A9504030

Уплотнительная прокладка 150 Для увеличения степени защиты корпуса. Устанавливается в паз нижней части корпуса.

Комплект поставки 1 уплотнительная прокладка

A9504030

Уплотнительная прокладка 150
изделие добавлено в вашу корзину

Аксессуары - для настенного монтажа / для подвеса

B1300017 Адаптер для монтажа на DIN-рейку

B1300017

Адаптер для монтажа на DIN-рейку Специально для корпусов TOPTEC размеров от 123 F/H и EVOTEC 100/125/150. Для монтажа на DIN- рейку в соответствии со стандартом DIN EN 60715 (TH35, G32). Простая сборка. Необходимо 2 отверстия ø 3 мм в корпусе.

Комплект поставки 1 адаптер, набор крепежа

B1300017

Адаптер для монтажа на DIN-рейку
изделие добавлено в вашу корзину

белый RAL 9002

Аксессуары - для сборки

A0305031 Шуруп 2,5 х 6 мм (PZ1)

A0305031

Шуруп 2,5 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

A0305031

Шуруп 2,5 х 6 мм (PZ1)
изделие добавлено в вашу корзину
A0325060 Шуруп 2,5 x 6 мм (T8)

A0325060

Шуруп 2,5 x 6 мм (T8) Шуруп с головкой Torx T8. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

A0325060

Шуруп 2,5 x 6 мм (T8)
изделие добавлено в вашу корзину

Виды доработки для A9443107

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

Материал

Степень защиты

Необходимые аксессуары: уплотнительная прокладка,
Цвет
белый RAL 9002
Стандарты
Соответствует RoHS
Соответствует REACH
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
150 mm
Ширина
93 mm
Высота
45 mm
Длина платы, в основании
108 mm
Ширина платы, в основании
80 mm
Длина платы, в верхней части
108 mm
Ширина платы, в верхней части
80 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

Масса/1 шт.
150 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
