Аксессуары для корпусов
A0314270
Лицевая / задняя панель 42 HP 1 U
Лицевая / задняя панель для корпусов 42 HP 1 U.
Комплект поставки1 панель
2D-Чертёж в формате PDF
3D/2D download
3D/2D download
Сгенерировать вашу спецификацию в формате PDF для A0314270
Выберите те пункты, которые вы хотите включить в PDF.
Добавить в корзину
A0114170
Крышка 42 HP
Для сборки одного корпуса необходимо 2 крышки. Крышки соединяются с помощью замков-защёлок. Монтажные бобышки для крепления плат. Дополнительно необходимы две панели-вставки (поставляются отдельно).
Комплект поставки 1 крышка
A0114170
Крышка 42 HPизделие добавлено в вашу корзину
белый RAL 9002
260x250x27mm
A0114370
Вставка, без вентиляционных отверстий
Защёлкивающаяся вставка без вентиляционных отверстий для верхней крышки корпуса.
Комплект поставки 1 вставка
A0114370
Вставка, без вентиляционных отверстийизделие добавлено в вашу корзину
белый RAL 9002
A0124370
Вставка, с вентиляционными отверстиями
Защёлкивающаяся вставка с вентиляционными отверстиями для верхней крышки корпуса.
Комплект поставки 1 вставка
A0124370
Вставка, с вентиляционными отверстиямиизделие добавлено в вашу корзину
белый RAL 9002
A0134370
Вставка с ножками, без вентиляционных отверстий
Защёлкивающаяся вставка без вентиляционных отверстий для нижней крышки корпуса, с ножками. Может использоваться с откидывающимися ножками (поставляются отдельно).
Комплект поставки 1 вставка
A0134370
Вставка с ножками, без вентиляционных отверстийизделие добавлено в вашу корзину
белый RAL 9002
A0144370
Вставка с ножками, с вентиляционными отверстиями
Защёлкивающаяся вставка с вентиляционными отверстиями для нижней крышки корпуса, с ножками. Может использоваться с откидывающимися ножками (поставляются отдельно).
Комплект поставки 1 вставка
A0144370
Вставка с ножками, с вентиляционными отверстиямиизделие добавлено в вашу корзину
белый RAL 9002
A0214070
EURO CASE 42 HP, без ручки
Модульная конструкция с безвинтовой системой сборки. Монтажные бобышки для крепления печатных плат на верхней и нижней крышках.
Комплект поставки 2 крышки, 2 вставки без ножек без вентиляционных отверстий, 2 вставки с ножками без вентиляционных отверстий
A0214070
EURO CASE 42 HP, без ручкиизделие добавлено в вашу корзину
белый RAL 9002
260x250x54mm
A0214170
EURO CASE 42 HP, без ручки
Модульная конструкция с безвинтовой системой сборки. Монтажные бобышки для крепления печатных плат на верхней и нижней крышках.
Комплект поставки 2 крышки, 1 вставка без ножек без вентиляционных отверстий, 1 вставка без ножек с вентиляционными отверстиями, 1 вставка с ножками без вентиляционных отверстий, 1 вставка с ножками с вентиляционными отверстиями
A0214170
EURO CASE 42 HP, без ручкиизделие добавлено в вашу корзину
белый RAL 9002
260x250x54mm

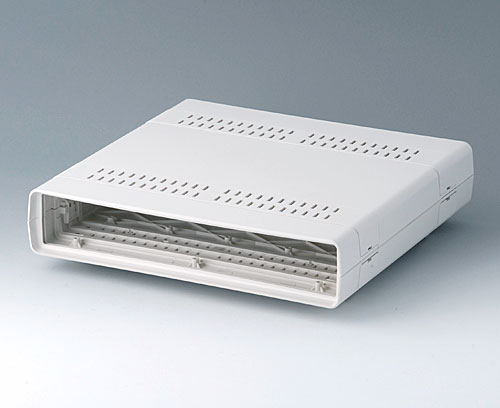

A0214270
EURO CASE 42 HP, без ручки
Модульная конструкция с безвинтовой системой сборки. Монтажные бобышки для крепления печатных плат на верхней и нижней крышках.
Комплект поставки 2 крышки, 2 вставки без ножек с вентиляционными отверстиями, 2 вставки с ножками с вентиляционными отверстиями
A0214270
EURO CASE 42 HP, без ручкиизделие добавлено в вашу корзину
белый RAL 9002
260x250x54mm
A0344216
Ручка 42 HP
Ручка для переноски прибора и фиксации корпуса в наклонном положении. Изменение положения с шагом 30°. Цвет боковин: RAL 9002 (белый), цвет кнопок: RAL 7032 (серый). Используется с боковыми панелями с отверстиями для крепления ручки.
Комплект поставки 2 боковины, 1 перекладина из алюминиевого профиля, 2 сборочных винта
A0344216
Ручка 42 HPизделие добавлено в вашу корзину
белый RAL 9002
A0344217
Ручка 42 HP
Ручка для переноски прибора и фиксации корпуса в наклонном положении. Изменение положения с шагом 30°. Цвет боковин и кнопок: RAL 9002 (белый). Используется с боковыми панелями с отверстиями для крепления ручки.
Комплект поставки 2 боковины, 1 перекладина из алюминиевого профиля, 2 сборочных винта
A0344217
Ручка 42 HPизделие добавлено в вашу корзину
белый RAL 9002
A0344218
Ручка 42 HP
Ручка для переноски прибора и фиксации корпуса в наклонном положении. Изменение положения с шагом 30°. Цвет боковин: RAL 7032 (серый), цвет кнопок: RAL 9002 (белый). Используется с боковыми панелями с отверстиями для крепления ручки.
Комплект поставки 2 боковины, 1 перекладина из алюминиевого профиля, 2 сборочных винта
A0344218
Ручка 42 HPизделие добавлено в вашу корзину
тепло-серый RAL 7032
Виды доработки для A0314270
Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.
- Техническая информация
-
Чертежи
- Информация по закупке
Ширина
250,8 mm
Высота
46,3 mm
Толщина
2 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.
Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- Чертёж в формате PDF (без регистрации) 368 KB
- Чертёж в формате DWG 872 KB
- Чертёж в формате DXF 3 408 KB
Масса/1 шт.
61 g
Код таможенного тарифа
(изделия OKW)
(изделия OKW)
76069200
Страна изготовления
Germany
Customising service: We can modify our enclosures to meet your specific requirements. We will deliver your enclosures fully finished and ready to use. All you have to do is install your equipment inside. View customising options for A0314270 and don't forget to request a quotation!
