C3206107

EASYTEC 100

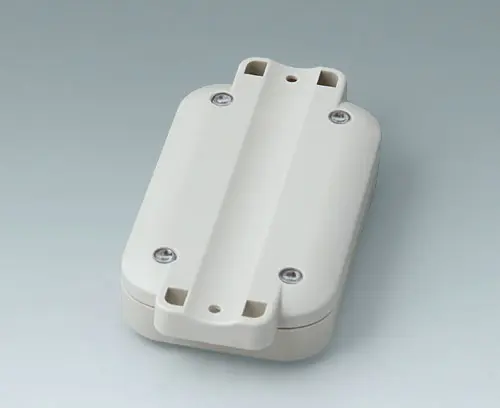

Пластмассовый корпус, состоящий из двух частей, с низкой верхней частью. Нижняя часть оснащена ушками с отверстиями как для настенного монтажа, так и для монтажа на трубу с помощью монтажных стяжек. Прочная конструкция с испытанной системой соединения "шпунт-паз". Сборка при помощи винтов из нержавеющей стали со шлицем Torx ("звёздочка"). Монтажные бобышки для крепления плат и компонентов в в верхней и нижней частях.

Исполнение

С низкой верхней частью

Комплект поставки

Верхняя и нижняя части, набор сборочного крепежа

2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download

Сгенерировать вашу спецификацию в формате PDF для C3206107

Выберите те пункты, которые вы хотите включить в PDF.

Добавить в корзину Добавить в корзину Добавить в корзину
изделие добавлено в вашу корзину
продолжить или просмотреть вашу корзину

Аксессуары - для защиты

A9502030 Уплотнительная прокладка 100

A9502030

Уплотнительная прокладка 100 Для увеличения степени защиты корпуса. Устанавливается в паз нижней части корпуса.

Комплект поставки 1 уплотнительная прокладка

A9502030

Уплотнительная прокладка 100
изделие добавлено в вашу корзину

Аксессуары - для сборки

A0305031 Шуруп 2,5 х 6 мм (PZ1)

A0305031

Шуруп 2,5 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

A0305031

Шуруп 2,5 х 6 мм (PZ1)
изделие добавлено в вашу корзину
A0325060 Шуруп 2,5 x 6 мм (T8)

A0325060

Шуруп 2,5 x 6 мм (T8) Шуруп с головкой Torx T8. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

A0325060

Шуруп 2,5 x 6 мм (T8)
изделие добавлено в вашу корзину

Виды доработки для C3206107

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

Материал

Степень защиты

Необходимые аксессуары: уплотнительная прокладка,
Цвет
белый RAL 9002
Стандарты
Соответствует RoHS
Соответствует REACH
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
121 mm
Ширина
62 mm
Высота
26 mm
Длина платы, в основании
90 mm
Ширина платы, в основании
50 mm
Длина платы, в верхней части
90 mm
Ширина платы, в верхней части
50 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

Масса/1 шт.
64 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
