Аксессуары для корпусов
A9094108

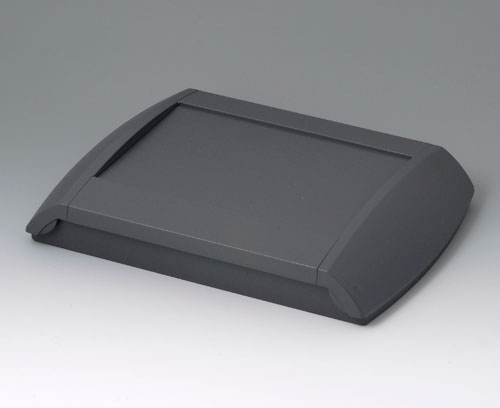

DIATEC M
Корпус из четырёх частей. Нижняя часть устанавливается непосредственно на стену, верхняя часть крепится к ней на шурупах. Сборку завершает установка (на защёлках) двух боковых панелей. Возможна дополнительная фиксация боковых панелей с помощью специальных замков во избежание несанкционированной разборки корпуса. Углублённая рабочая область для защиты плёночной клавиатуры. Монтажные бобышки в нижней и верхней части. Встроенный батарейный отсек для 2 батареек AA или 1 батарейки 9 B типа "крона".
Комплект поставкиНижняя и верхняя части, левая и правая боковые панели, 2 замка, набор сборочного крепежа
Сгенерировать вашу спецификацию в формате PDF для A9094108
Выберите те пункты, которые вы хотите включить в PDF.
Аксессуары - для батареек
A9160003
Для батарейки 9 B ("Крона").
Комплект поставки 1 контактная колодка
A9160003
Контактная колодка, 1 x 9 B
A9190002
Примечание: при использовании с корпусами ATR-CASE подходит только для подставки (2 x AA).
Комплект поставки 1 двойной контакт, 2 одиночных контакта
A9190002
Набор батарейных контактов, 2 x N / 2 x AA / 2 x AAAлуженый
Аксессуары - для защиты
A9194007
Комплект поставки 1 перегородка
A9194007
Перегородкабелый RAL 9002
156x30x3mm
Аксессуары - для сборки
A0306031
Комплект поставки 1 шуруп
A0306031
Шуруп 3 х 6 мм (PZ1)Прочие аксессуары
A9212330
Комплект поставки 2 резиновых ножки
A9212330
Резиновые ножки 12 x 3,5 ммИнструкции по сборке (часть)
Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- Чертёж в формате PDF (без регистрации) 228 KB
- Чертёж в формате DWG 581 KB
- Чертёж в формате DXF 2 201 KB
- Файл PDF с трёхмерным видом (Acrobat Reader) (можно вращать изделие на 360°, скрывать детали для доступа к внутренней конструкции...) 2 333 KB
3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- 00009511.x_t 6 787 KB
- 00009511.STEP 9 055 KB
- 00009511.SAT 9 380 KB
(изделия OKW)
Customising service: We can modify our enclosures to meet your specific requirements. We will deliver your enclosures fully finished and ready to use. All you have to do is install your equipment inside. View customising options for A9094108 and don't forget to request a quotation!
