A9092108

DIATEC XS

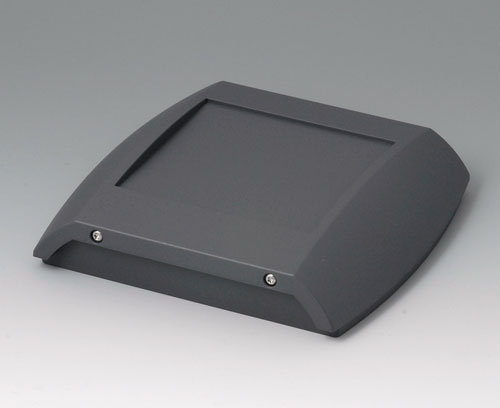

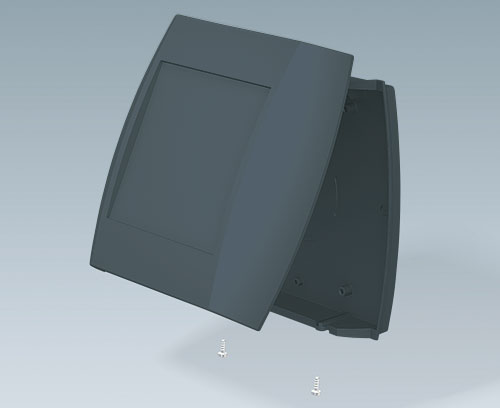

Корпус из двух частей. Нижняя часть устанавливается непосредственно на стену, верхняя часть крепится к ней на шурупах. Углублённая рабочая область для защиты плёночной клавиатуры. Монтажные бобышки в нижней и верхней части. Встроенный батарейный отсек для 2 батареек AA.

Комплект поставки

Нижняя и верхняя части, набор сборочного крепежа

2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download

Сгенерировать вашу спецификацию в формате PDF для A9092108

Выберите те пункты, которые вы хотите включить в PDF.

Добавить в корзину Добавить в корзину Добавить в корзину
изделие добавлено в вашу корзину
продолжить или просмотреть вашу корзину

Аксессуары - для батареек

A9190015 Набор батарейных контактов, 2 х АА

A9190015

Набор батарейных контактов, 2 х АА Для подключения 2 батареек АА. Соответствует DIN EN 60601. Конструкция исключает возможность короткого замыкания при неправильной установке батареек.

Комплект поставки 1 одиночный контакт «плюс», 1 одиночный контакт «минус»

A9190015

Набор батарейных контактов, 2 х АА
изделие добавлено в вашу корзину

никелированный

Аксессуары - для настенного монтажа / для подвеса

B1360048 Набор для настенного монтажа

B1360048

Набор для настенного монтажа Состоит из адаптера, крепящегося к дну корпуса на шурупах, и настенного держателя. Конструкция позволяет легко снимать корпус с адаптером с настенного держателя.

Комплект поставки 1 настенный держатель, 1 адаптер с габаритами 58 x 128 мм, сборочный крепеж

B1360048

Набор для настенного монтажа
изделие добавлено в вашу корзину

тепло-серый RAL 7032

Прочие аксессуары

A9207150 Резиновые ножки 6,5 x 2 мм

A9207150

Резиновые ножки 6,5 x 2 мм Самоклеящиеся резиновые ножки для предотвращения проскальзывания.

Комплект поставки 2 резиновых ножки

A9207150

Резиновые ножки 6,5 x 2 мм
изделие добавлено в вашу корзину
прозрачный

Виды доработки для A9092108

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

Материал

Степень защиты
Цвет
лава
Стандарты
Соответствует RoHS
Соответствует REACH
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Ширина
150 mm
Высота
37 mm
Глубина
155 mm
Длина платы, в основании
120 mm
Ширина платы, в основании
115 mm
Длина платы, в верхней части
127 mm
Ширина платы, в верхней части
115 mm
Длина плёночной клавиатуры
91,2 mm
Ширина плёночной клавиатуры
91,2 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)

Масса/1 шт.
134 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany

Customising service: We can modify our enclosures to meet your specific requirements. We will deliver your enclosures fully finished and ready to use. All you have to do is install your equipment inside. View customising options for A9092108 and don't forget to request a quotation!
