B4030317
DATEC-TERMINAL L, исп. III
Основание корпуса с отдельным клеммным отсеком. Лицевая панель, панель на основе профиля или крышка, а также крышка клеммного отсека, поставляются отдельно. Подходит для размещения плат 100 х 160 мм.

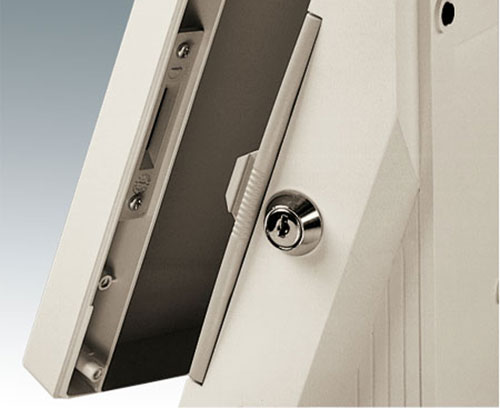

ИсполнениеНижняя часть с доработкой для установки петли, замка-защёлки и замка с ключом
Комплект поставки1 нижняя часть, 4 шурупа, 4 резиновые ножки, набор уплотнительных прокладок, петля, замок-защёлка и замок с ключом
Сгенерировать вашу спецификацию в формате PDF для B4030317
Выберите те пункты, которые вы хотите включить в PDF.
Необходимые аксессуары
B4016671
Комплект поставки 1 декоративная полоска
B4016671
Декоративная полоска M / Lпрозрачный
B4016677
Комплект поставки 1 декоративная полоска
B4016677
Декоративная полоска M / Lбелый RAL 9002
B4030417
Комплект поставки 1 крышка, 2 винта М3
B4030417
Крышка клеммного отсека L, низкаябелый RAL 9002
268x62x24mm
B4030617
Комплект поставки 1 крышка, набор сборочного крепежа
B4030617
Крышка L, низкаябелый RAL 9002
302x220x29mm
B4030621
Комплект поставки 1 крышка, набор сборочного крепежа
B4030621

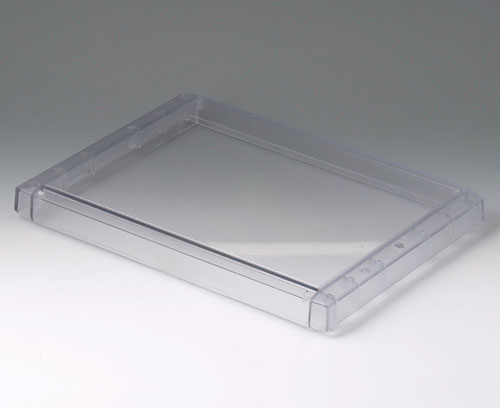

Крышка L, низкаяпрозрачный
302x220x29mm
B4030631
Комплект поставки 1 крышка, набор сборочного крепежа
B4030631

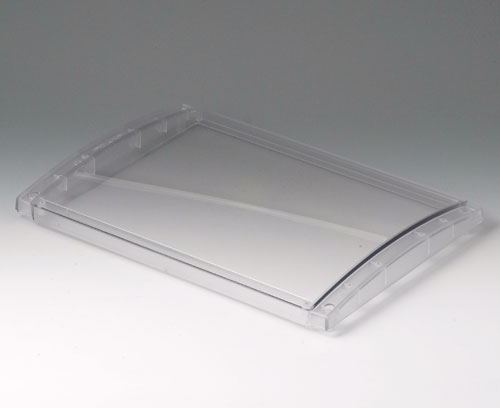

Крышка L, округлаяпрозрачный
302x220x29mm
B4030637
Комплект поставки 1 крышка, набор сборочного крепежа
B4030637

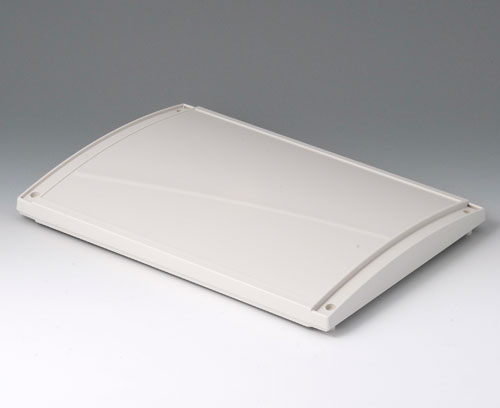

Крышка L, округлаябелый RAL 9002
302x220x29mm
B4030657
Комплект поставки 1 крышка, набор сборочного крепежа
B4030657

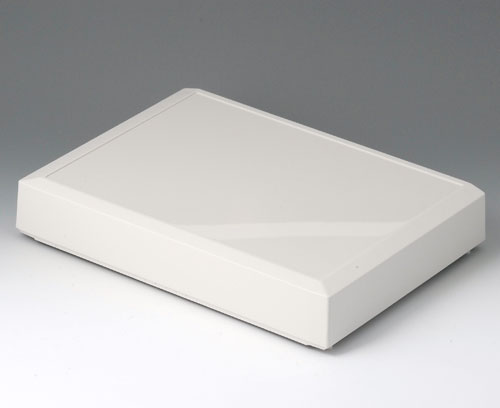

Крышка L, высокаябелый RAL 9002
302x220x50mm
B4130116
Комплект поставки 1 лицевая панель, 4 шурупа Ø 3 мм
B4130116
Лицевая панель LHматово-анодированный
262x209x2mm
Аксессуары - для настенного монтажа / для подвеса
B4130147
Комплект поставки 1 настенный держатель, 2 винта М3
B4130147

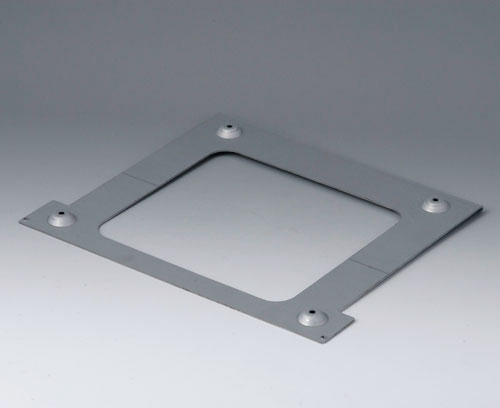

Настенный держатель Lоцинкованная
214x260x12mm
Необходимые аксессуары: крышка / округлая крышка и крышка отсека без отверстий
Инструкции по сборке (часть)
- Hinge/quick-action lock/keylock, DATEC-TERMINAL M/L vers. II + III, assembly instruction (English) 2 644 KB
Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- Чертёж в формате PDF (без регистрации) 220 KB
- Чертёж в формате DWG 386 KB
- Чертёж в формате DXF 1 475 KB
- Файл PDF с трёхмерным видом (Acrobat Reader) (можно вращать изделие на 360°, скрывать детали для доступа к внутренней конструкции...) 4 742 KB
3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- 00008361.x_t 4 446 KB
- 00008361.STEP 9 344 KB
- 00008361.SAT 14 798 KB
(изделия OKW)
Customising service: We can modify our enclosures to meet your specific requirements. We will deliver your enclosures fully finished and ready to use. All you have to do is install your equipment inside. View customising options for B4030317 and don't forget to request a quotation!
