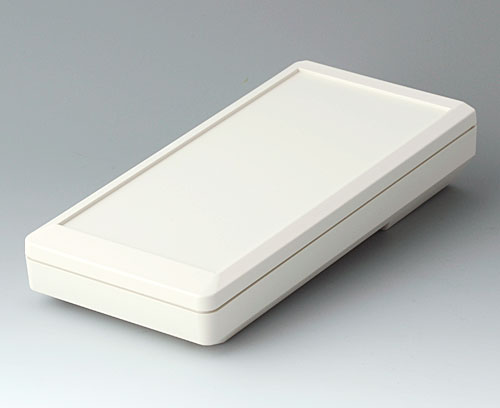

A9075117 DATEC-MOBIL-BOX L, исп. I

A9075117

DATEC-MOBIL-BOX L, исп. I

Ручной корпус для широкого спектра применений без батарейного отсека. Подготовлен для использования плат типоразмера "Eurocard". Оширная рабочая область для размещения плёночной клавиатуры и других элементов управления. Уплотнительная прокладка IP 65 поставляется отдельно.

Исполнение

Верхняя часть без готового отверстия под дисплей, глубина углублённой области 2,2 мм

Комплект поставки

Верхняя и нижняя части, набор сборочного крепежа

  • Возможные аксессуары
  • Услуги по доработке

Аксессуары - для защиты

A9175001 Набор уплотнительных прокладок L

A9175001

Набор уплотнительных прокладок L Для увеличения степени защиты корпуса DATEC-MOBIL-BOX L.

Комплект поставки 2 уплотнительные прокладки, 4 уплотнительные шайбы

Закрыть

A9175001

Набор уплотнительных прокладок L
изделие добавлено в вашу корзину
A9175108 Защитный чехол L

A9175108

Защитный чехол L Специальный защитный чехол для корпуса DATEC-MOBIL-BOX L. Предназначен для защиты прибора от ударных воздействий. Легко надевается на корпус благодаря эластичности материала.

Комплект поставки 1 защитный чехол

Закрыть

A9175108

Защитный чехол L
изделие добавлено в вашу корзину
СБС (ТПЭ)
вулкан

Аксессуары - для настенного монтажа / для подвеса

A9226127 Настенный держатель

A9226127

Настенный держатель Настенный держатель для DATEC-MOBIL-BOX L. Расстояние между лапами регулируется посредством перемещения планок, положение которых затем фиксируется при монтаже корпуса на стене.

Комплект поставки 1 основание, 2 планки, 2 лапы

Закрыть

A9226127

Настенный держатель
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002

Аксессуары - для сборки

A0306031 Шуруп 3 х 6 мм (PZ1)

A0306031

Шуруп 3 х 6 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0306031

Шуруп 3 х 6 мм (PZ1)
изделие добавлено в вашу корзину
A0308031 Шуруп 3 x 8 мм (PZ1)

A0308031

Шуруп 3 x 8 мм (PZ1) Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0308031

Шуруп 3 x 8 мм (PZ1)
изделие добавлено в вашу корзину
A0308132 Шуруп 3 x 8 мм (T10)

A0308132

Шуруп 3 x 8 мм (T10) Шуруп с головкой Torx T10. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.

Комплект поставки 1 шуруп

Закрыть

A0308132

Шуруп 3 x 8 мм (T10)
изделие добавлено в вашу корзину
нержавеющая сталь

Прочие аксессуары

A9250907 Откидывающаяся ножка

A9250907

Откидывающаяся ножка Для корпусов DATEC-MOBIL-BOX M/S (места для сверления двух монтажных отверстий намечены в корпусе: межцентровое расстояние 20 мм, диаметр отверстий 4,2 мм). Обеспечивает эргономичный угол наклона при считывании показаний. Отдельно поставляются резиновые ножки A9207150, которые можно наклеить на корпус для лучшей устойчивости.

Комплект поставки 1 откидывающаяся ножка, набор сборочного крепежа

Закрыть

A9250907

Откидывающаяся ножка
изделие добавлено в вашу корзину
АБС (UL 94 HB)
белый RAL 9002

Виды доработки для A9075117

Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.

  • Техническая информация
  • Чертежи
  • Информация по закупке
Материал
Степень защиты
IP 65 opt.
Необходимые аксессуары: набор уплотнительных прокладок
Цвет
белый RAL 9002
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
252 mm
Ширина
121 mm
Высота
50 mm
Длина платы, в основании
237 mm
Ширина платы, в основании
108 mm
Длина платы, в верхней части
241 mm
Ширина платы, в верхней части
110 mm
Длина плёночной клавиатуры
218,7 mm
Ширина плёночной клавиатуры
100,7 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.

Чертежи (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

3D-модели (отклонения зависят от допусков литейного процесса, например DIN EN 16742)

Масса/1 шт.
276 g
Код таможенного тарифа
(изделия OKW)
39269097
Страна изготовления
Germany
