Аксессуары для корпусов
A9074229
DATEC-MOBIL-BOX M, исп. II, высокий
Универсальный ручной корпус средних размеров. Много места для вырезов и отверстий. Углублённая область на рабочей поверхности для плёночной клавиатуры. Крышка батарейного отсека с нижней стороны (батарейный отсек поставляется отдельно). Уплотнительная прокладка IP 65 поставляется отдельно.
ИсполнениеВысокая верхняя часть с отверстием для стандартных ЖК модулей с количеством символов 2 х 16
Комплект поставкиВерхняя и нижняя части, крышка батарейного отсека, набор сборочного крепежа
2D-Чертёж в формате PDF
Файл PDF с трёхмерным видом
3D/2D download
3D/2D download
Сгенерировать вашу спецификацию в формате PDF для A9074229
Выберите те пункты, которые вы хотите включить в PDF.
Добавить в корзину
Аксессуары - для батареек
A9160003
Контактная колодка, 1 x 9 B
С выводом проводов параллельно колодке, длина проводов ок. 100 мм. Диаметр контактов 5,7/5,3 мм.
Для батарейки 9 B ("Крона").
Для батарейки 9 B ("Крона").
Комплект поставки 1 контактная колодка
A9160003
Контактная колодка, 1 x 9 Bизделие добавлено в вашу корзину
A9161002
Набор батарейных контактов, 2 x 9 B / 4 x AA
Для подключения 2 батареек 9 B.
Комплект поставки 4 одиночных контакта
A9161002
Набор батарейных контактов, 2 x 9 B / 4 x AAизделие добавлено в вашу корзину
луженый
A9174002
Батарейный отсек, 2 x 9 B
Батарейный отсек для 2 батареек 9 B типа "крона".
Комплект поставки 1 батарейный отсек, набор сборочного крепежа
A9174002
Батарейный отсек, 2 x 9 Bизделие добавлено в вашу корзину
белый RAL 9002
A9174003
Батарейный отсек, 1 x 9 B
Батарейный отсек для 1 батарейки 9 B типа "крона".
Комплект поставки 1 батарейный отсек, набор сборочного крепежа
A9174003
Батарейный отсек, 1 x 9 Bизделие добавлено в вашу корзину
белый RAL 9002
A9174006
Набор батарейных контактов, 1 х 9 В
Для подключения батарейки 9 В.
Комплект поставки 2 одиночных контакта
A9174006
Набор батарейных контактов, 1 х 9 Визделие добавлено в вашу корзину
луженый
A9345217
Батарейный отсек, 4 x AA
Батарейный отсек для 4 x 1,5 V элементов (AA). Соответствует DIN EN 60601 (исключается короткое замыкание при неправильной установке батарей).
Комплект поставки 1 батарейный отсек, никелированные батарейные контакты, крепеж
A9345217
Батарейный отсек, 4 x AAизделие добавлено в вашу корзину
белый RAL 9002
Аксессуары - для защиты
A9174001
Набор уплотнительных прокладок M
Для увеличения степени защиты корпуса DATEC-MOBIL-BOX M.
Комплект поставки 2 уплотнительные прокладки, 4 уплотнительные шайбы
A9174001
Набор уплотнительных прокладок Mизделие добавлено в вашу корзину

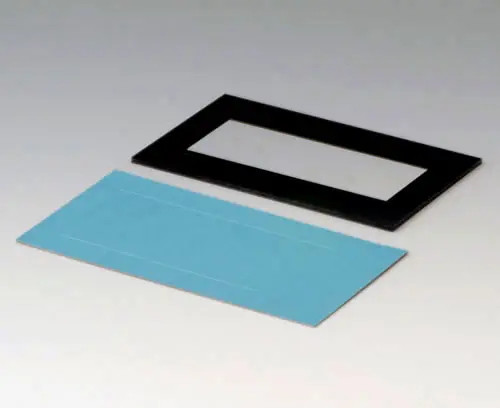

A9174009
Стекло для защиты дисплея M, с чёрной окантовкой
Стекло для защиты дисплея, обеспечивает степень защиты IP 65. Окантовка соответствует отверстию для дисплея в корпусе. Для корпусов в исполнении II.
Комплект поставки 1 стекло, 1 самоклеящаяся плёнка
A9174009
Стекло для защиты дисплея M, с чёрной окантовкойизделие добавлено в вашу корзину
прозрачный
Аксессуары - для ношения
A9100002
Ушко для шнурка
Для универсального применения. Для ношения на шнурке и т. п. Простое крепление на защёлке. Диаметр отверстия ушка ø 2,5 мм, максимальная толщина стенки 4 мм, диаметр монтажного отверстия ø 5 мм.
Комплект поставки 1 ушко
A9100002
Ушко для шнуркаизделие добавлено в вашу корзину
вулкан
Аксессуары - для сборки
A0306031
Шуруп 3 х 6 мм (PZ1)
Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.
Комплект поставки 1 шуруп
A0306031
Шуруп 3 х 6 мм (PZ1)изделие добавлено в вашу корзину
A0308031
Шуруп 3 x 8 мм (PZ1)
Шуруп для пластмассы, с крестовым шлицем типа PZ1. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.
Комплект поставки 1 шуруп
A0308031
Шуруп 3 x 8 мм (PZ1)изделие добавлено в вашу корзину
A0308132
Шуруп 3 x 8 мм (T10)
Шуруп с головкой Torx T10. Для крепления печатных плат и других компонентов к пластмассовым монтажным бобышкам.
Комплект поставки 1 шуруп
A0308132
Шуруп 3 x 8 мм (T10)изделие добавлено в вашу корзину
Прочие аксессуары
A9250909
Откидывающаяся ножка
Для корпусов DATEC-MOBIL-BOX M/S (места для сверления двух монтажных отверстий намечены в корпусе: межцентровое расстояние 20 мм, диаметр отверстий 4,2 мм). Обеспечивает эргономичный угол наклона при считывании показаний. Отдельно поставляются резиновые ножки A9207150, которые можно наклеить на корпус для лучшей устойчивости.
Комплект поставки 1 откидывающаяся ножка, набор сборочного крепежа
A9250909
Откидывающаяся ножкаизделие добавлено в вашу корзину
черный RAL 9005
Виды доработки для A9074229
Чего ещё не хватает для создания Вашего индивидуального решения? Мы можем поставить корпуса и регулировочные ручки со всеми необходимыми модификациями для Вашей задачи. Мы с удовольствием вам поможем.
- Техническая информация
-
Чертежи
- Информация по закупке
Материал
Степень защиты
Необходимые аксессуары: набор уплотнительных прокладок, дисплейное стекло (с самоклеющейся плёнкой)
Цвет
черный RAL 9005
Стандарты
Указанная степень защиты относится к пустым стандартным корпусам (без доработки) и соответствует стандарту EN 60529.
Длина
195 mm
Ширина
101 mm
Высота
59 mm
Длина платы, в основании
165 mm
Ширина платы, в основании
90 mm
Длина платы, в верхней части
184 mm
Ширина платы, в верхней части
90 mm
Длина дисплея, в основании
60 mm
Ширина дисплея, в основании
15 mm
Длина плёночной клавиатуры
167,7 mm
Ширина плёночной клавиатуры
80,7 mm
Пожалуйста, замеряйте размеры на образцах изделий. Существуют допуски, связанные с технологией литья и свойствами пластмассовых материалов.
Чертежи (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- Чертёж в формате PDF (без регистрации) 253 KB
- Чертёж в формате DWG 590 KB
- Чертёж в формате DXF 1 649 KB
- Файл PDF с трёхмерным видом (Acrobat Reader) (можно вращать изделие на 360°, скрывать детали для доступа к внутренней конструкции...) 5 444 KB
3D-модели (отклонения зависят от допусков литейного процесса, например DIN ISO 20457)
- 00008048.x_t 5 100 KB
- 00008048.STEP 12 990 KB
- 00008048.SAT 12 502 KB
Масса/1 шт.
220 g
Код таможенного тарифа
(изделия OKW)
(изделия OKW)
39269097
Страна изготовления
Germany
